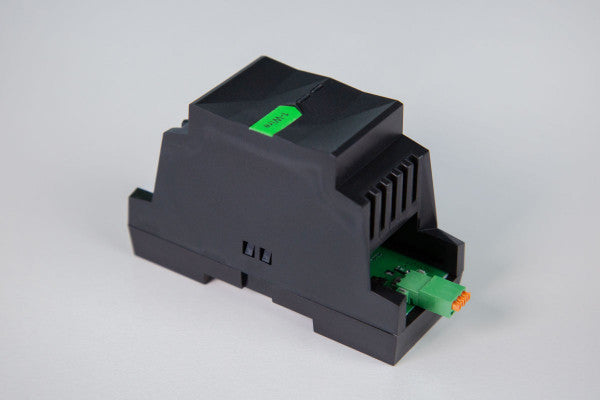

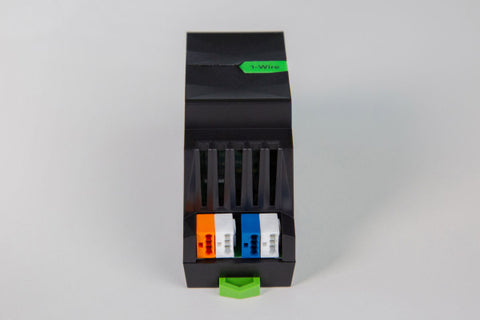

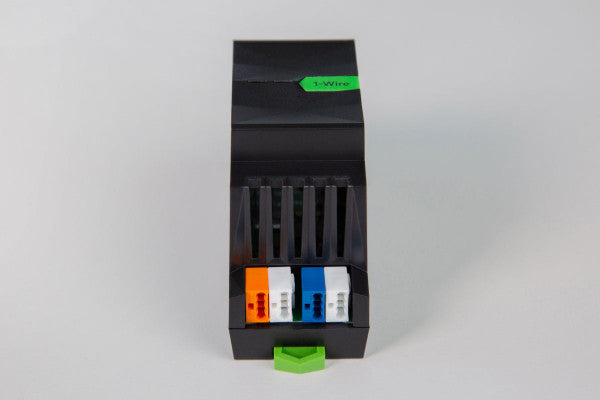

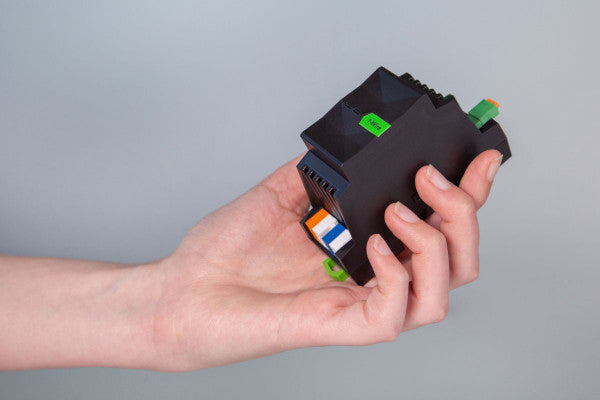

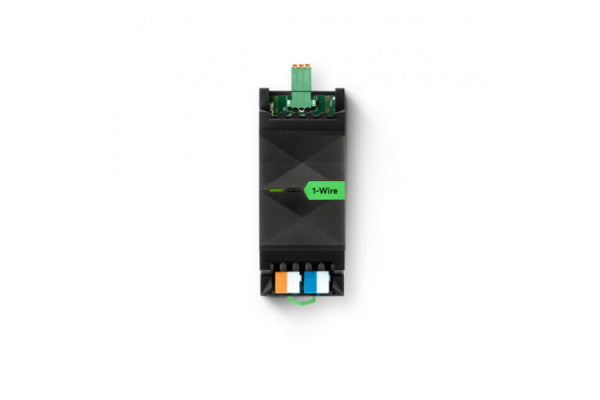

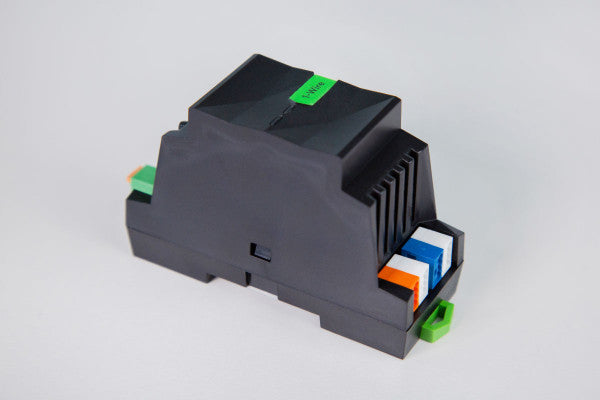

La 1-Wire Extension è il modulo Loxone dedicato all'integrazione di sensori 1-Wire nel tuo impianto domotico. Grazie a questa extension è possibile collegare sensori di temperatura a basso costo oppure un lettore iButton per la gestione degli accessi, il tutto attraverso una semplice connessione via LOXONE Link al Miniserver.
La soluzione ideale per chi desidera monitorare la temperatura in più punti dell'edificio o implementare un sistema di controllo accessi flessibile basato su chiavi iButton, senza appesantire l'impianto con cablaggi complessi.
Caratteristiche principali
- Collegamento diretto al Miniserver tramite LOXONE Link
- Supporto per un massimo di 20 sensori 1-Wire (es. sensori di temperatura)
- In alternativa: collegamento di 1 lettore iButton per il controllo degli accessi
- Numero illimitato di chiavi iButton registrabili nel sistema
- Lunghezza massima del cavo 1-Wire: da 100 a 300 m (in funzione della topologia di cablaggio)
- Corrente massima sul bus 1-Wire: 50 mA
- Alimentazione: 9 … 28 V DC
- Montaggio su guida DIN da 35 mm secondo EN 50022 (2 unità modulari)
- Grado di protezione IP20
- Temperatura di esercizio: -40 … 70 °C
- Umidità massima: 95 % UR (senza condensa)
- Colore: nero RAL 9005, finitura opaca
- Certificazioni: CE, UKCA, ETL (Intertek), CB, UL 62368-1, CSA C22.2#62368-1
Dati tecnici
- Tensione di alimentazione: 9 … 28 V DC
- Consumo tipico: 0,28 W
- Dissipazione a carico massimo: 0,31 W
- Bus 1-Wire: max. 20 sensori / 50 mA oppure 1 lettore iButton; lunghezza cavo 100 … 300 m
- Temperatura di esercizio: -40 … 70 °C / -40 … 158 °F
- Umidità: max. 95 % UR (senza condensa)
- Grado di protezione: IP20
- Tipo di morsetto (alimentazione/Link): DG220B; sezione cavo 0,25 … 0,8 mm² / AWG 23 … 18; spellatura 5 mm; resistenza termica -40 … 105 °C

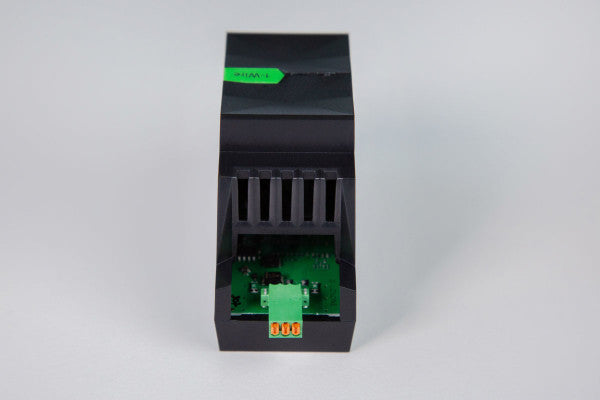

- Morsetto interfaccia: sezione cavo 0,14 … 0,5 mm² / AWG 26 … 20; spellatura 7 mm; resistenza termica -40 … 70 °C
- Montaggio: guida DIN 35 mm (EN 50022), 2 unità modulari
- Colore: nero RAL 9005, opaco
- Peso netto: 65 g
- Peso totale: 85 g
- Dimensioni prodotto: 88 x 35,4 x 57 mm / 3,46 x 1,39 x 2,24 pollici (L x P x H)
- Dimensioni imballo: 121 x 38 x 62 mm / 4,76 x 1,50 x 2,44 pollici (L x P x H)
Contenuto della confezione
- 1x 1-Wire Extension
- 1x Folder informativo
