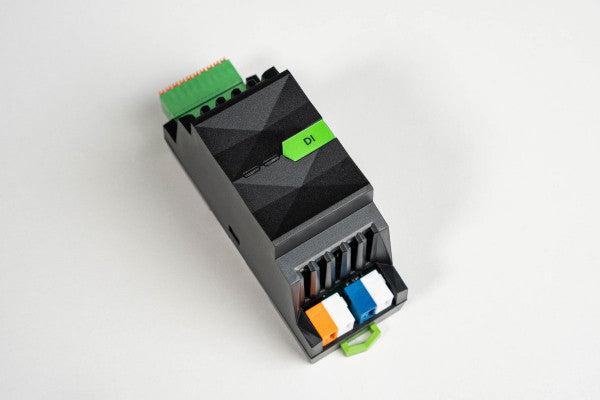

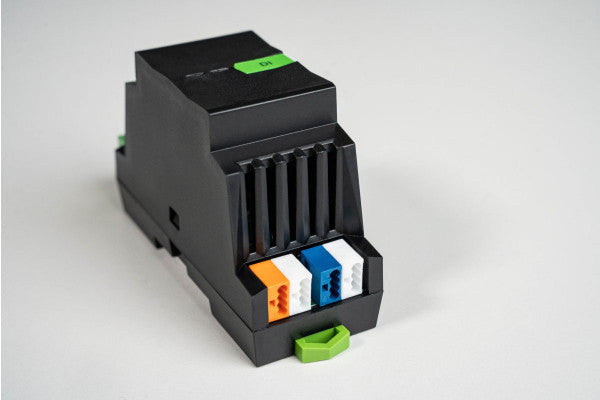

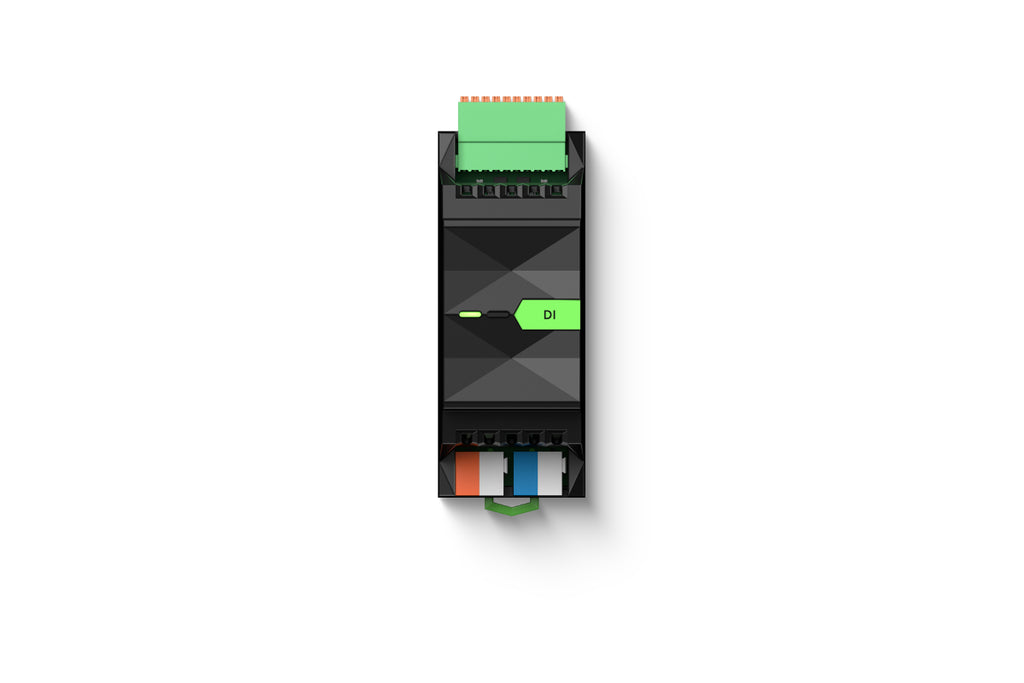

La DI Extension (Art. 100283) è il modulo di espansione Loxone pensato per ampliare la capacità di ricezione dei segnali digitali del tuo impianto smart home. Con ben 20 ingressi digitali disponibili, permette di collegare una grande varietà di elementi: interruttori, pulsanti, sensori di contatto e molto altro, senza rinunciare a un ingombro ridotto nel quadro elettrico.
Grazie alla connessione tramite Loxone Link, il modulo comunica direttamente con il Miniserver, garantendo un'integrazione semplice e affidabile all'interno dell'ecosistema Loxone. Può essere inoltre impiegato come frequenzimetro per segnali fino a 250 Hz, ampliando ulteriormente le possibilità di utilizzo in scenari tecnici avanzati.
Caratteristiche principali
- 20 ingressi digitali per il collegamento di interruttori, pulsanti o altri sensori
- Utilizzo come frequenzimetro: compatibile con segnali fino a 250 Hz, larghezza minima impulso 2 ms, precisione ±1 Hz

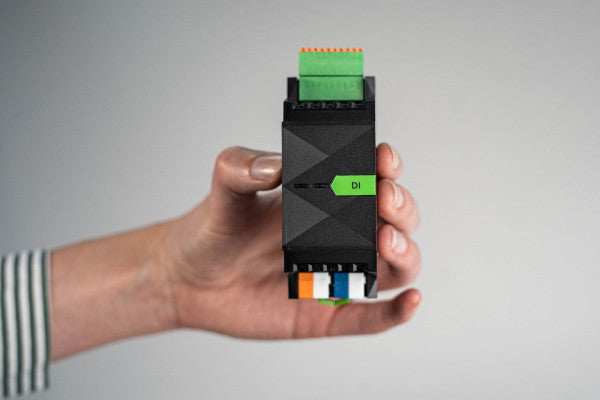

- Dimensioni compatte: solo 2 unità di divisione, ideale per quadri elettrici con spazio limitato
- Connessione Loxone Link per comunicazione diretta con il Miniserver
- Ampio range di tensione di alimentazione: 9 … 28 V DC
- Montaggio su guida DIN secondo EN 50022, 35 mm
- Campo di temperatura operativa: -40 … 70 °C
Specifiche tecniche
- Tensione di alimentazione: 9 … 28 V DC
- Consumo tipico: 0,25 W; max. 0,5 W
- Ingressi digitali (20): Logica 0: 0 … 7,1 VDC | Indefinito: 7,1 … 9,7 VDC | Logica 1: 9,7 … 28 VDC | Ri = 67 kOhm
- Frequenzimetro: max. 250 Hz, larghezza impulso min. 2 ms, precisione ±1 Hz
- Interfaccia: Loxone Link
- Temperatura ambiente: -40 … 70 °C / -40 … 158 °F
- Umidità: max. 95% RH (senza condensa)
- Grado di protezione: IP20
- Tipo di morsetti (24 VDC & Loxone Link): DG220B | Sezione cavo: 0,25 … 0,8 mm² / AWG 23 … 18 | Spelatura: 5 mm

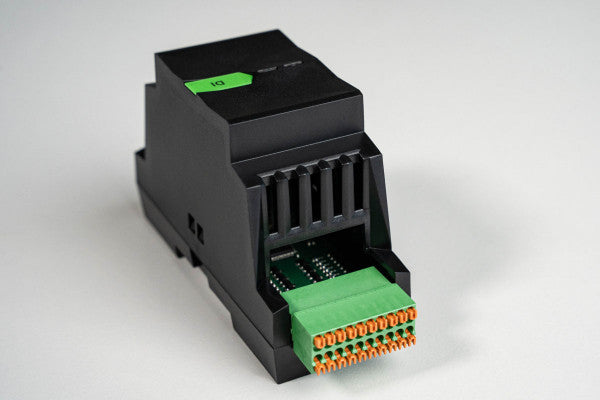

- Morsetti ingressi: Sezione cavo: 0,14 … 0,5 mm² / AWG 26 … 20 | Spelatura: 7 mm
- Montaggio: Guida DIN 35 mm (EN 50022)
- Colore: Nero RAL 9005, finitura opaca
- Peso netto: 338 g | Peso totale: 412 g
- Dimensioni prodotto: 88 x 35,4 x 57 mm (L x P x H), 2 unità di divisione
- Dimensioni imballo: 121 x 38 x 62 mm
- Certificazioni: CE, UKCA, UL 62368-1, CSA C22.2#62368-1, ETL, CB
Contenuto della confezione
- 1x DI Extension
- 1x Folder
