LOXONE

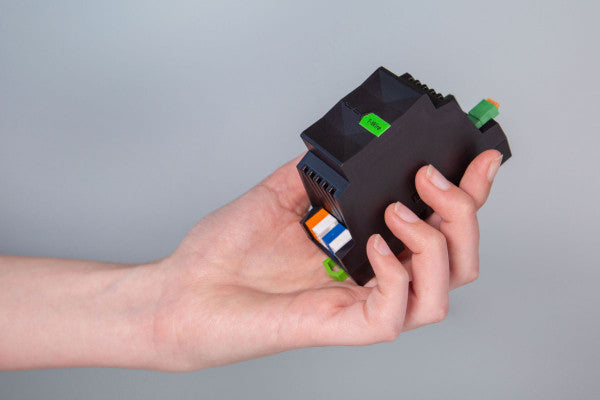

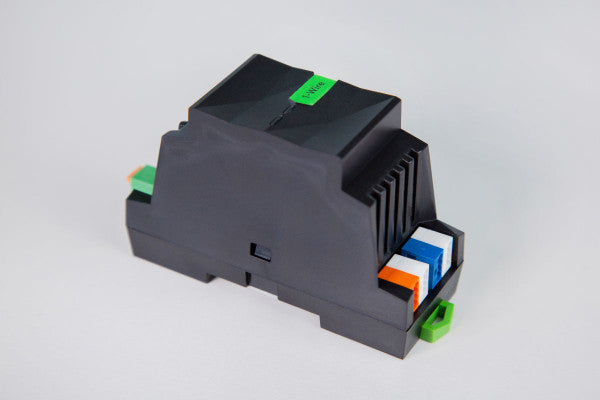

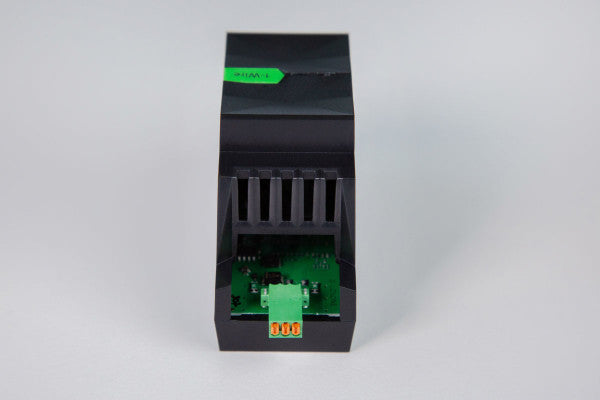

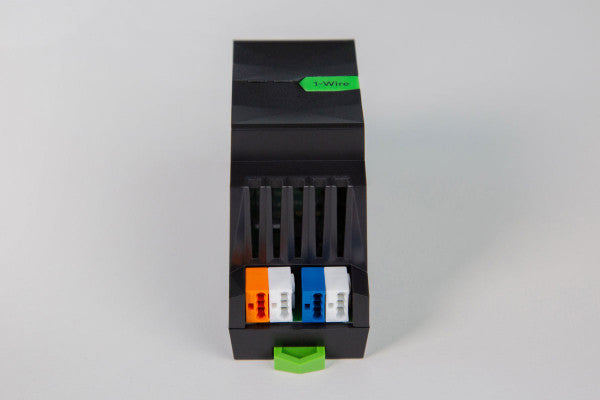

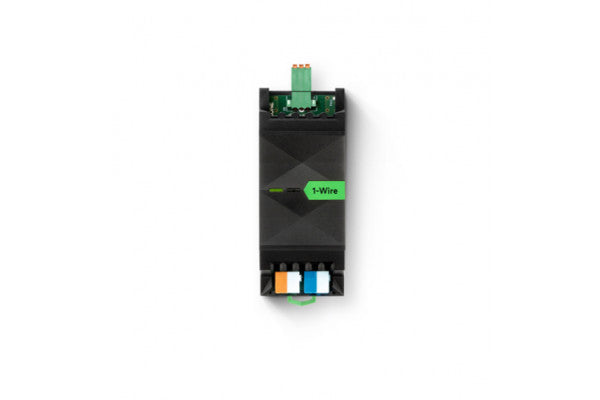

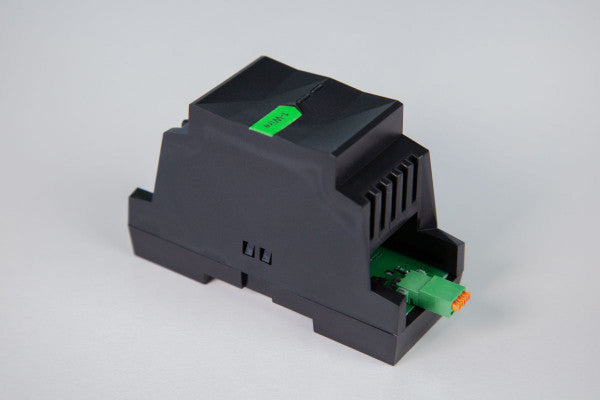

1-Wire Extension

1-Wire Extension

Art. 100014

€185,42 EUR
€185,42 EUR
Sale Ausverkauft

Die 1-Wire Extension ist das Loxone-Modul zur einfachen Einbindung von 1-Wire-Komponenten in Ihre Hausautomation. Über den LOXONE Link wird die Extension direkt mit dem Miniserver verbunden und ermöglicht den Anschluss kostengünstiger Temperatursensoren oder eines iButton-Lesegeräts für die Zugangsverwaltung.

Besonders geeignet für Projekte, bei denen Temperaturwerte an mehreren Stellen im Gebäude erfasst oder Zugänge flexibel mit iButton-Schlüsseln gesteuert werden sollen – bei minimalem Verkabelungsaufwand.

Hauptmerkmale

  • Direkte Verbindung mit dem Miniserver über LOXONE Link
  • Anschluss von bis zu 20 1-Wire-Sensoren (z. B. Temperatursensoren)
  • Alternativ: Anschluss eines iButton-Lesegeräts zur Zugangskontrolle
  • Unbegrenzte Anzahl von iButton-Schlüsseln im System registrierbar
  • Maximale Busleitungslänge: 100 bis 300 m (abhängig von der Verkabelungstopologie)
  • Maximaler Strom am 1-Wire-Bus: 50 mA
  • Versorgungsspannung: 9 … 28 V DC
  • Hutschienenmontage 35 mm gemäß EN 50022 (2 Teilungseinheiten)
  • Schutzklasse IP20
  • Betriebstemperatur: -40 … 70 °C
  • Maximale Luftfeuchtigkeit: 95 % rF (nicht kondensierend)
  • Farbe: Schwarz RAL 9005, Mattoberfläche
  • Zertifizierungen: CE, UKCA, ETL (Intertek), CB, UL 62368-1, CSA C22.2#62368-1

Technische Daten

  • Versorgungsspannung: 9 … 28 V DC
  • Typische Leistungsaufnahme: 0,28 W
  • Verlustleistung bei Maximallast: 0,31 W
  • 1-Wire-Bus: max. 20 Sensoren / 50 mA oder 1 iButton-Lesegerät; Leitungslänge 100 … 300 m
  • Betriebstemperatur: -40 … 70 °C / -40 … 158 °F
  • Luftfeuchtigkeit: max. 95 % rF (nicht kondensierend)
  • Schutzart: IP20
  • Klemmentyp (Versorgung/Link): DG220B; Leitungsquerschnitt 0,25 … 0,8 mm² / AWG 23 … 18; Abisolierlänge 5 mm; Temperaturbeständigkeit -40 … 105 °C
  • Schnittstellenklemme: Leitungsquerschnitt 0,14 … 0,5 mm² / AWG 26 … 20; Abisolierlänge 7 mm; Temperaturbeständigkeit -40 … 70 °C
  • Montage: Hutschiene 35 mm (EN 50022), 2 Teilungseinheiten
  • Farbe: Schwarz RAL 9005, matt
  • Nettogewicht: 65 g
  • Gesamtgewicht: 85 g
  • Produktabmessungen: 88 x 35,4 x 57 mm / 3,46 x 1,39 x 2,24 Zoll (L x B x H)
  • Verpackungsmaße: 121 x 38 x 62 mm / 4,76 x 1,50 x 2,44 Zoll (L x B x H)

Lieferumfang

  • 1x 1-Wire Extension
  • 1x Produktfolder
