LOXONE

Belimo

Belimo

Art. 100519

€120,00 EUR
€120,00 EUR
Sale Ausverkauft

Technologie

Belimo zählt zu den führenden Herstellern von Antrieben im Bereich Heizungs-, Lüftungs- und Klimatechnik. Belimo Tree und Belimo Air sind Loxone-Interfaces, mit denen bis zu 16 Belimo-MP-Bus-Geräte nativ in LOXONE Config und den Miniserver eingebunden werden können. Dank der nativen MP-Bus-Integration lassen sich Jalousienantriebe optimieren, Sensoren und Zähler integrieren, Ventile konfigurieren und vieles mehr.

Hauptmerkmale

  • Native Integration von Belimo-MP-Bus-Geräten in LOXONE Config und Miniserver
  • Bis zu 16 MPL-Geräte (exklusiv) oder bis zu 8 MP-Bus-Geräte (gemischt)
  • Optimierung von Jalousienantrieben, Ventilen, Sensoren und Zählern
  • Versorgungsspannung: 19.3 … 30 VDC
  • Luftfeuchtigkeit: max. 95 % r.F. (nicht kondensierend)
  • Schutzklasse: IP20
  • Farbe: Grün RAL 6018, matte Oberfläche
  • Zertifizierungen: CE, UKCA

Unterschiede zwischen den Varianten

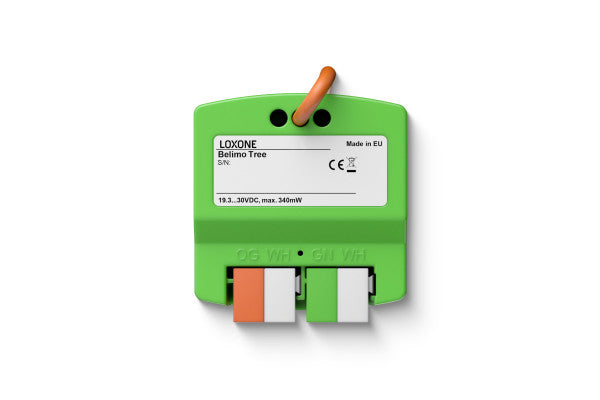

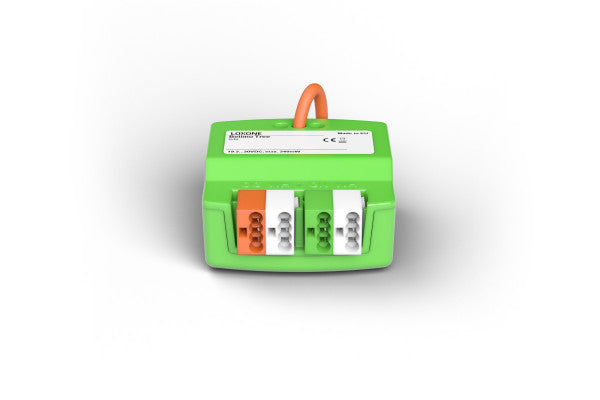

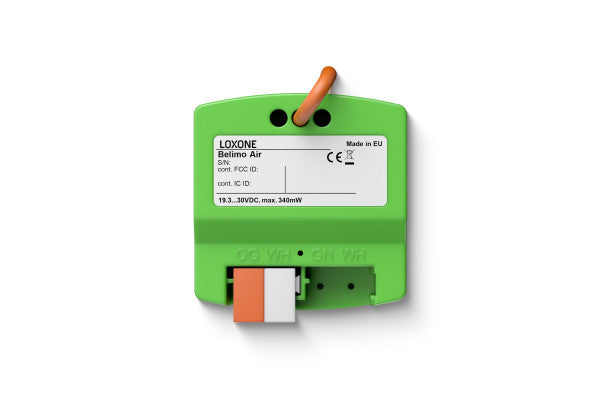

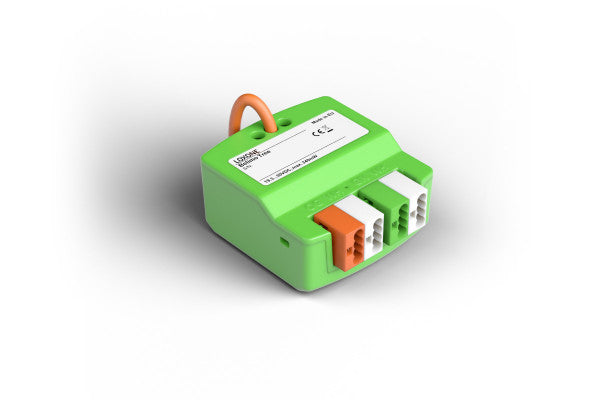

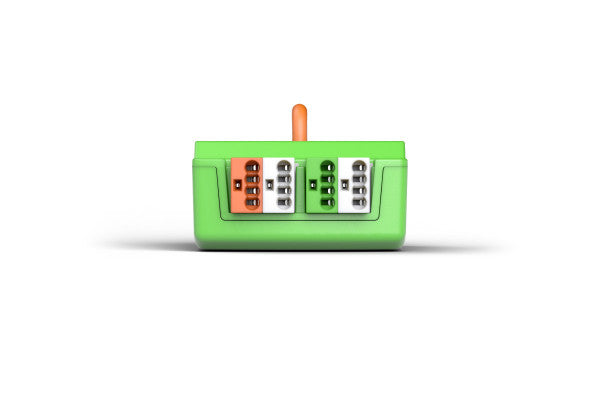

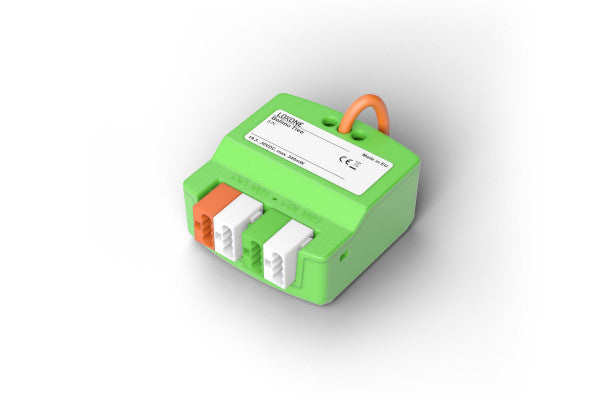

Belimo Tree (Art.-Nr. 100519) wird über den Loxone Tree-Bus (Miniserver oder Tree Extension) angebunden, während Belimo Air (Art.-Nr. 100520) die drahtlose Loxone-Air-Technologie nutzt. Die Wahl der Variante richtet sich nach der vorhandenen Loxone-Infrastruktur in der jeweiligen Installation.

Technische Daten

  • Versorgungsspannung: 19.3 … 30 VDC
  • Typische Leistungsaufnahme: Belimo Tree: typ. 0.33 W / Belimo Air: typ. 0.32 W
  • Verlustleistung bei Maximallast: Belimo Tree: 0.34 W / Belimo Air: 0.41 W
  • Betriebstemperatur: -20 … 70°C / -4 … 158°F
  • MP-Bus-Schnittstelle: Nur MPL: bis zu 16 Geräte; gemischt: bis zu 8 Geräte
  • Klemmentyp (DC-Versorgung): DG220B
  • Leiterquerschnitt (DC-Versorgung): 0.28 … 0.8 mm² AWG23 … 18
  • Leiterquerschnitt MP-Bus: 1.5 mm² / AWG18
  • Kabellänge MP-Bus: 150 mm / 5.91 Zoll
  • Temperaturbeständigkeit Kabel (DC-Versorgung): -40 … 105°C / -40 … 221°F
  • Temperaturbeständigkeit Kabel MP-Bus: min. 80°C / 176°F (IEC), min. 75°C / 167°F (UL)
  • Nettogewicht: 37 g
  • Gesamtgewicht: 59 g
  • Produktabmessungen: 39.45 x 38.95 x 20.20 mm / 1.55 x 1.53 x 0.80 Zoll (L x B x H)
  • Verpackungsmaße: 84 x 80 x 47 mm / 3.31 x 3.15 x 1.85 Zoll (L x B x H)

Packungsinhalt

  • 1x Belimo Tree oder 1x Belimo Air (je nach gewählter Variante)
  • 1x Folder
