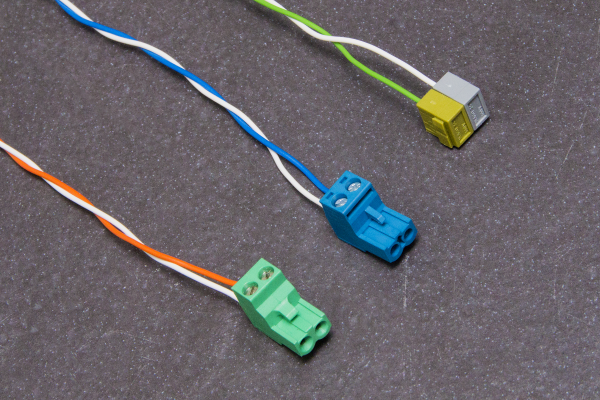

Rangierdraht

Der Loxone Rangierdraht ist für die übersichtliche Verdrahtung von Verteilerinstallationen in der Gebäudeautomation konzipiert. Dank der Einzel­ader-Verdrillungsstruktur (Twisted Pair) werden keine Aderendhülsen benötigt, was die Installationszeit spürbar reduziert. Die Farbkombination ist auf die jeweilige Loxone-Technologie abgestimmt und sorgt so für eine strukturierte und leicht nachvollziehbare Verkabelung. Jede Rolle enthält 100 m Draht.

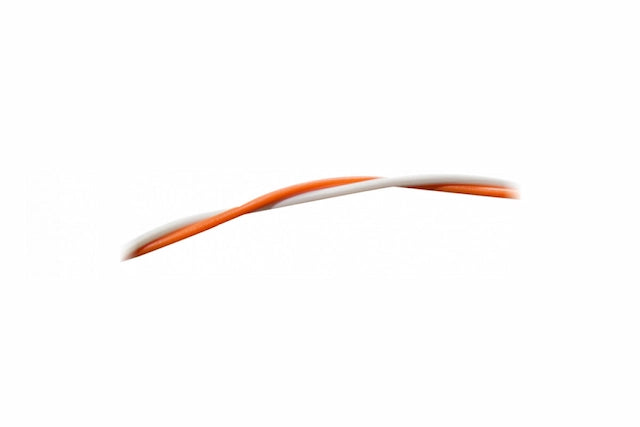

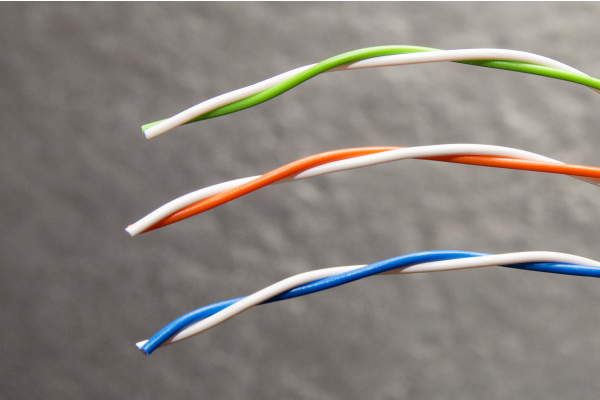

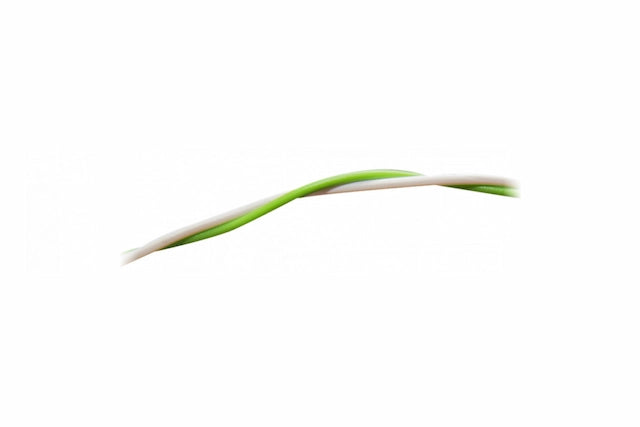

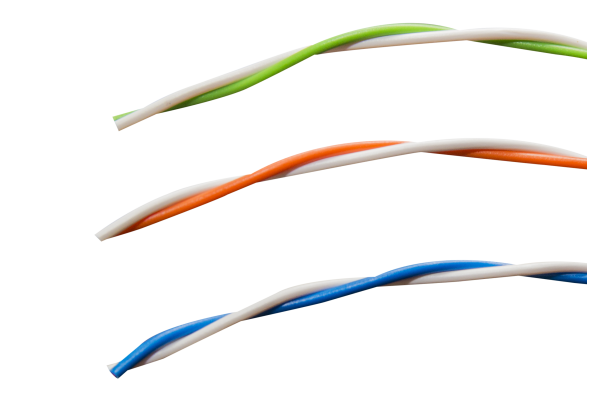

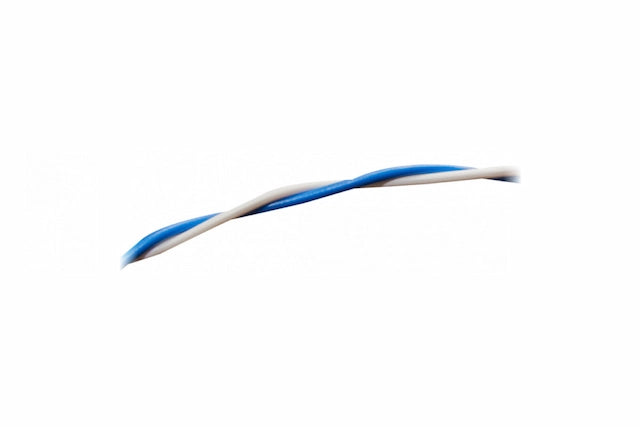

Erhältlich in den Varianten: Rangierdraht blau/weiß (Art.-Nr. 200300), Rangierdraht orange/weiß (Art.-Nr. 200301) und Rangierdraht grün/weiß (Art.-Nr. 200302).

Hauptmerkmale

• Twisted-Pair-Struktur als Einzel­ader – keine Aderendhülsen erforderlich
• Farbcodierung abgestimmt auf Loxone-Technologien
• Massiver Kupferleiter, PVC-Isolierung
• Nennspannung: max. 25 V
• Länge: 100 m pro Rolle
• Leiterklasse: Klasse 1 (massiv)
• CE-Zertifizierung, CPR-Klasse: Eca, Schutzart IP20

Technische Daten

• Nennspannung: max. 25 V
• Daten- und Versorgungsleiter: 2x 0,8 mm Ø (0,5 mm²), massiver Kupferleiter, Twisted Pair
• Kupfergehalt: 1 kg / 100 m
• Isoliermaterial: PVC, matte Oberfläche
• Temperatur (bewegt): -5 … 50 °C
• Temperatur (fest verlegt): -40 … 70 °C
• Verpackungsmaße: 200 x 198 x 73 mm (L x B x H)
• Nettogewicht: 1,38 kg
• Gesamtgewicht: 1,44 kg
• Schutzart: IP20
• CPR-Klasse: Eca

Lieferumfang

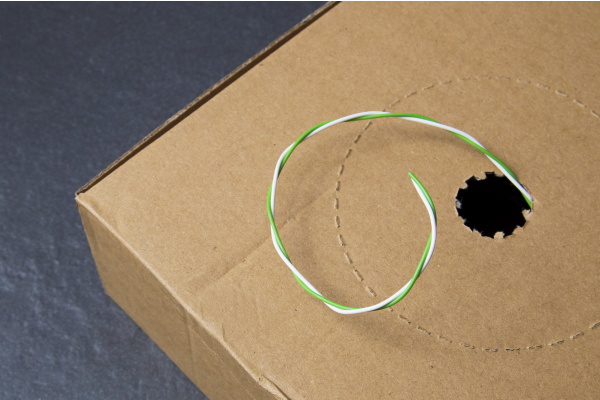

• 1x Rangierdraht (in der gewählten Farbvariante), 100 m

Downloads

Rangierdraht blau/weiß

• Datasheet

Rangierdraht grün/weiß

• Datasheet

Rangierdraht orange/weiß

• Datasheet
