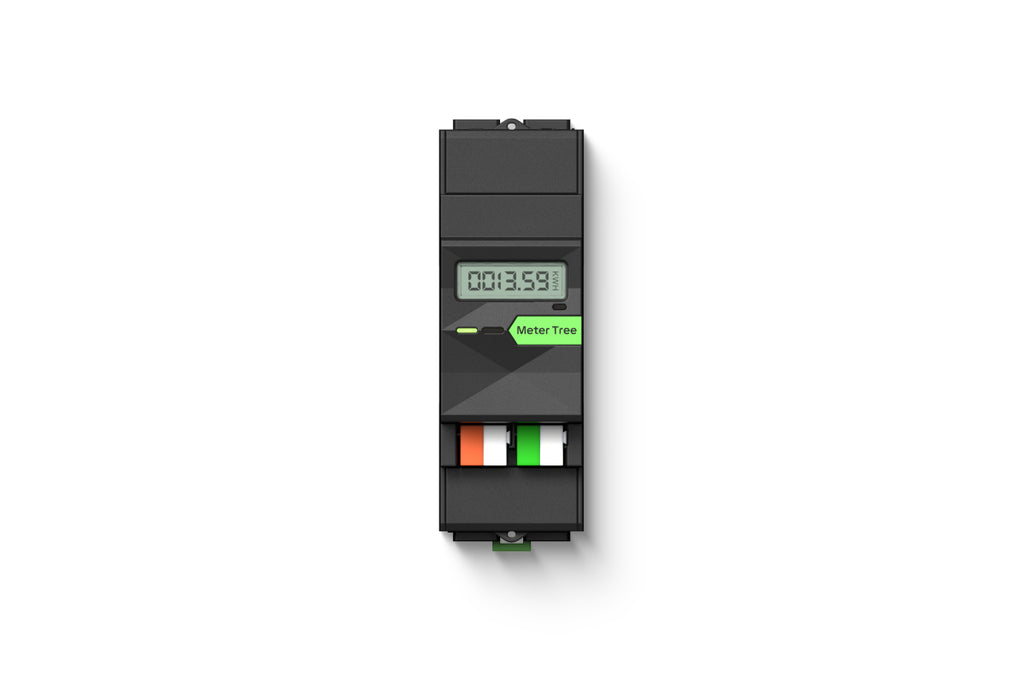

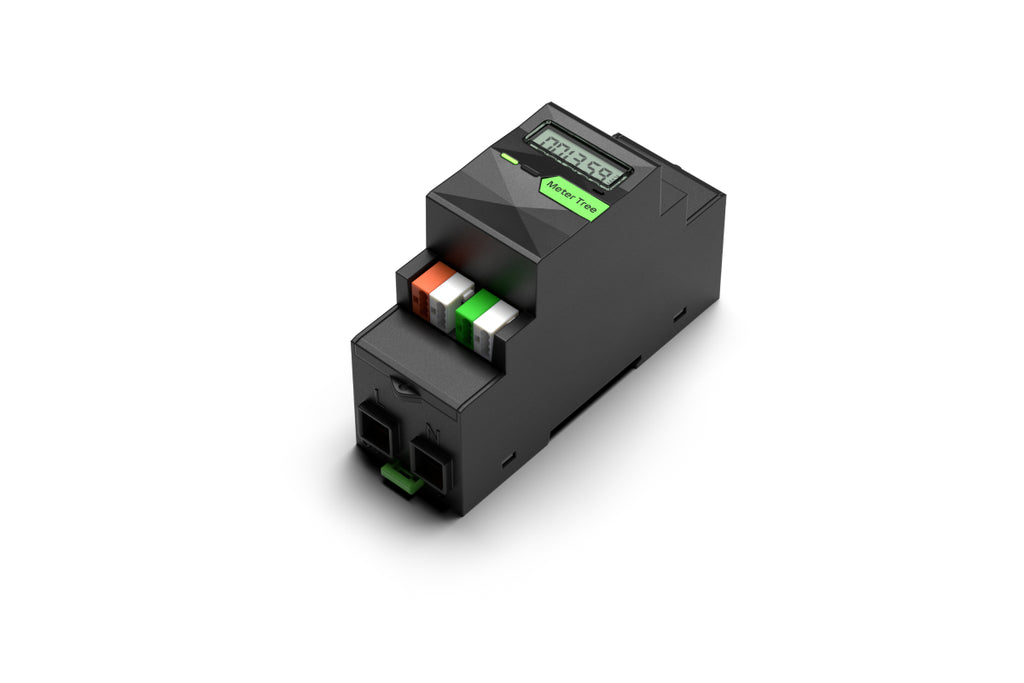

Wer Energie in einem Gebäude effizient einsetzen möchte, muss zunächst wissen, wo und wie sie tatsächlich verbraucht wird. Der Energiezähler Einphasig Tree (Art. 100566) von Loxone ist ein direkter Messgerät zur Montage auf einer 35-mm-Hutschiene und erfasst bidirektional sämtliche relevanten elektrischen Größen bis 100 A – MID-zertifiziert und abrechnungsfähig. Die erfassten Messwerte lassen sich für intelligentes Energiemanagement, Verbrauchsdatenerfassung, Kostenüberwachung und vieles mehr nutzen.
Die Tree-Technologie ermöglicht eine sofortige Inbetriebnahme ohne manuelle Registerkonfiguration, sodass das Gerät unmittelbar einsatzbereit ist.
Hauptmerkmale
- Einfache Integration: Dank Tree-Technologie entfällt die Konfiguration von Registeradressen – das Gerät ist sofort betriebsbereit.
- MID-Zertifizierung und Plombierbarkeit: Geeignet für die offizielle Energieabrechnung gemäß MID-Richtlinie 2014/32/EU; das Gerät kann plombiert werden.
- Kostenübersicht jederzeit: Dauerhaftes Monitoring des Energieverbrauchs für volle Kostentransparenz.
- Echtzeitwerte: Sekundengenaues Polling erfasst auch kurzfristige Lastspitzen zuverlässig.
- Sicherheit durch vollständige Integration: Das Gerät ist vollständig in das Loxone-Lastmanagement eingebunden.
- Wirtschaftliche Energieverwaltung: Echtzeitdaten ermöglichen eine präzise und kostensparende Steuerung des Energieeinsatzes.
- Integriertes Display: Direkte Anzeige von Verbrauchs- und Leistungswerten am Gerät.
- Integration in Zählerblöcke: Vollständig kompatibel mit den Zählerfunktionsblöcken in Loxone Config.
- Software-konfigurierbarer Anschluss: Die Kabelrichtung lässt sich per Software anpassen, was die Installation flexibler macht.
- Bidirektionale Messung: Erfasst sowohl Verbrauch als auch Einspeisung (z. B. Photovoltaik) bis zu 999.999 kWh/kVArh.
Technische Daten
- Versorgungsspannung: 100 … 276 V, 50/60 Hz
- Maximalstrom: 100 A
- Eigenverbrauch: 0,3 W; Verlustleistung bei Maximalast: 2 W (bei 100 A)
- Leistungsmessbereich: 0,01 … 99,9 kW / kVAr / kVA; Genauigkeit ±1%
- Energiemessbereich: 0 … 999.999 kWh / kVArh (Verbrauch und Einspeisung); Klasse 1 IEC62053, Klasse B EN50470
- Spannungsmessbereich: 100 … 276 VAC; Genauigkeit ±0,5%
- Strommessbereich: 0,05 … 100 A; Genauigkeit ±0,5%
- Frequenzmessbereich: 49 … 61 Hz; Genauigkeit ±0,2%
- Betriebsbedingungen MID (2014/32/EU Anhang V): Un: 230 VAC ±20%; Imin: 0,5 A / Iref: 10 A / Imax: 100 A; fn: 50 Hz ±2%; cosφ: 0,5 induktiv … 0,8 kapazitiv; Genauigkeitsklasse B (2% bei +5°C … +30°C)
- Umgebungstemperatur: -40 … 70 °C
- Luftfeuchtigkeit: max. 95% RH (nicht kondensierend)
- Aderquerschnitt Netz AC: 1,5 … 25 mm² / AWG16…3 (Aderendhülsen bei Feinlitze erforderlich)
- Aderquerschnitt 24 VDC und Tree: 0,28 … 0,8 mm² / AWG23…18
- Abisolierlänge Netz AC: 14 … 15 mm; 24 VDC und Tree: 5 … 6 mm
- Anzugsmoment (Netz AC): 3 N·m / 2,21 lbf·ft; Schraubenantrieb Pozidriv 2 (PZ2)

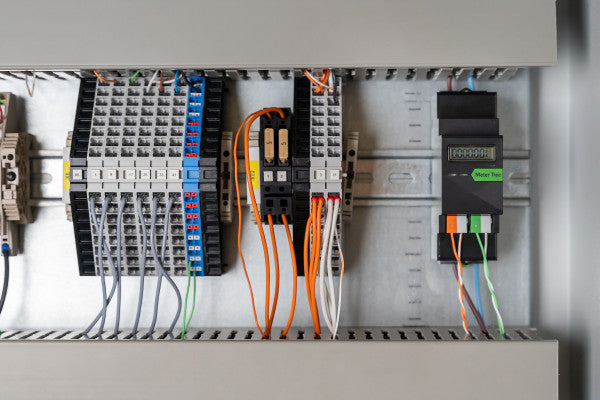

- Montage: Hutschiene nach EN 50022, 35 mm
- Farbe: Schwarz RAL 9005, matte Oberfläche
- Nettogewicht: 177 g; Gesamtgewicht: 198 g
- Abmessungen: 36 x 105 x 66 mm (L x B x H), 2 Teilungseinheiten
- Schutzklasse: IP20
- ANSI C12.1 konform: Genauigkeitsklasse 0,5
- Zertifizierungen: CE, UKCA, Intertek ETL, MID
Packungsinhalt
- 1x Energiezähler Einphasig Tree
- 1x Produktfolder
