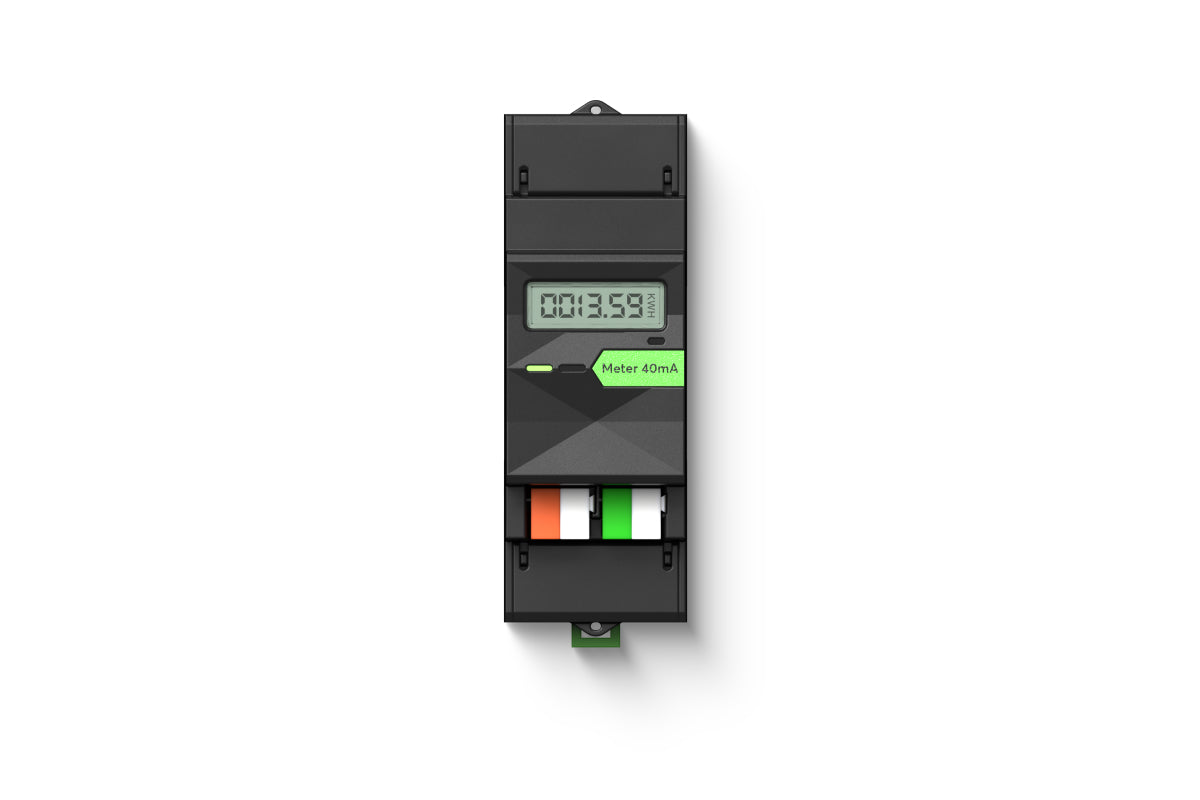

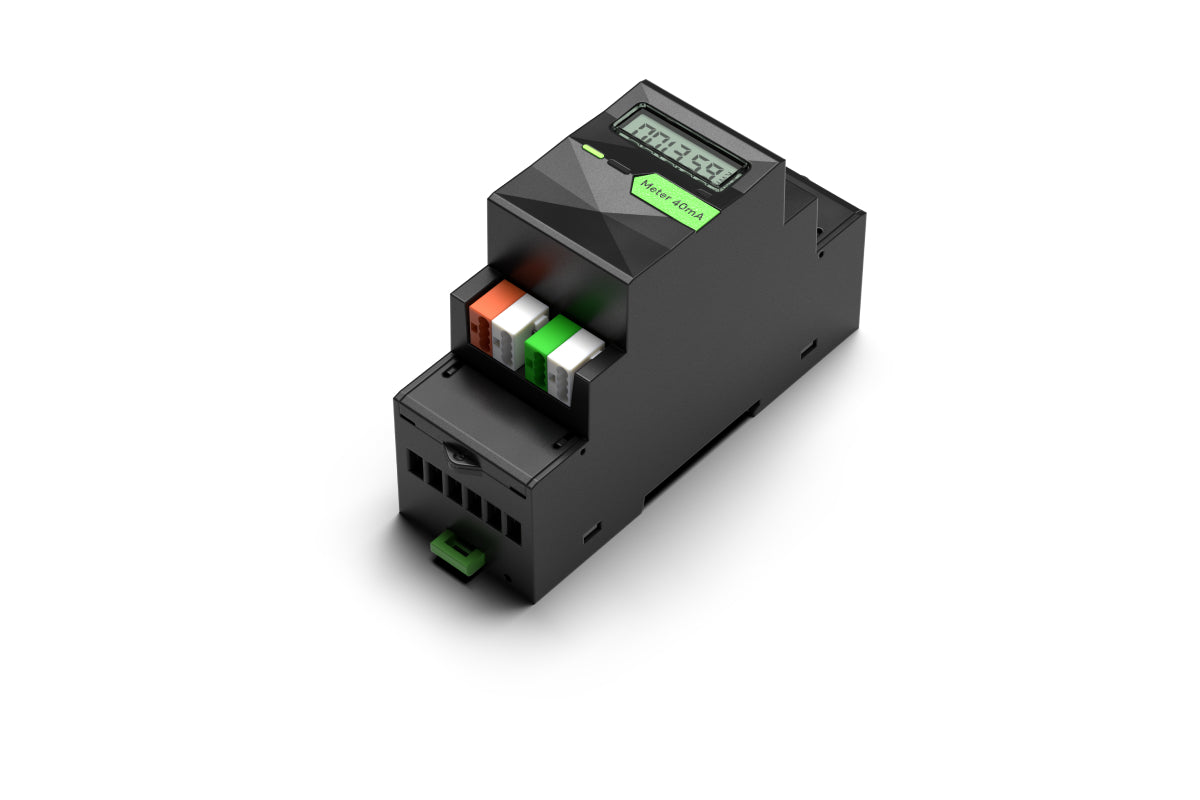

Energiezähler für 40mA Stromwandler Tree

Der Energiezähler für 40-mA-Stromwandler Tree (Art. 100694) ermöglicht eine präzise, bidirektionale Energiemessung über drei externe 40-mA-Stromwandler. Dank seiner kompakten Bauweise von nur 2 Hutschienen-Einheiten und der MID-Zertifizierung eignet er sich ideal für den Einsatz in Wohn- sowie Gewerbeimmobilien, wo eine zuverlässige Erfassung von Verbrauch, Einspeisung und Lastspitzen gefragt ist.

Die Integration in das Loxone-Tree-System erfolgt ohne zusätzliche Modbus-Konfiguration, was die Inbetriebnahme deutlich vereinfacht. Das integrierte Display zeigt die aktuelle Leistung sowie den Gesamtverbrauch in Echtzeit an. Durch die doppelte DC/AC-Spannungsversorgung werden Netzunterbrechungen zuverlässig und sofort erkannt.

Hauptmerkmale

• Einfache Tree-Integration: direkte Anbindung an Miniserver oder Tree Extension, keine Modbus-Konfiguration erforderlich
• MID-Zertifizierung und ANSI-Genauigkeitsklasse 0,5: Messungen nach europäischen und nordamerikanischen Normen
• Platzsparend: nur 2 Hutschienen-Einheiten – halb so viel wie herkömmliche Zähler
• Kosten- und Verbrauchsüberwachung: kontinuierliche Kontrolle aller relevanten Energiewerte
• Echtzeit-Messwerte: sekundengenaue Aktualisierung, auch kurze Lastspitzen werden erfasst
• Lastmanagement: vollständige Integration in das Loxone-Lastmanagementsystem
• Energieoptimierung: Live-Monitoring für effizientes Energiemanagement
• Integriertes Display: zeigt Momentanleistung und kumulierten Verbrauch an
• Doppelte DC/AC-Speisung: sofortige Erkennung von Netzunterbrechungen
• Maximale Flexibilität: Primärströme von 5 bis 9.999 A konfigurierbar
• Bidirektionale Energiemessung: geeignet auch für Anlagen mit Eigenstromerzeugung (z. B. Photovoltaik)

Technische Daten

• AC-Spannungsversorgung: 100 … 480 VAC, 50/60 Hz – max. 48 mA je Phase – Leistungsaufnahme ≤ 0,6 W
• DC-Spannungsversorgung: 10 … 30 VDC – 8 mA – Leistungsaufnahme < 0,2 W
• Leistungsmessung: 0,01 … 999,9 kW / kVAr / kVA – Genauigkeit ±1 %
• Energiemessung: 0 … 999.999,9 kWh / kVArh (Bezug und Einspeisung) – Klasse 2 IEC 62053, Klasse C EN 50470
• Spannungsmessung: 100 … 277 VAC – Genauigkeit ±0,5 %
• Strommessung: 0,4 … 48 mA – Genauigkeit ±0,5 %
• Frequenz: 45 … 60 Hz – Genauigkeit ±0,2 %
• Unterstützter Primärstrom: 5 … 9.999 A
• MID-Betriebsbedingungen (2014/32/EU Anhang V): Un 3×230/400 VAC ±20 %, Imin 0,4 mA / Iref 40 mA / Imax 48 mA, fn 50 Hz ±2 %, cos φ 0,5 induktiv … 0,8 kapazitiv, Klasse C (0,5 % @ +5 °C … +30 °C)
• Umgebungstemperatur: -40 … 70 °C
• Luftfeuchtigkeit: max. 90 % rF (nicht kondensierend)
• Schutzart: IP20
• Montage: Hutschiene 35 mm gemäß EN 50022
• Leiterquerschnitt (Strom-/Spannungseingänge): 0,5 … 1,5 mm² / AWG 22 … 14 – Abisolierlänge 6 … 7 mm – Anzugsdrehmoment 0,6 Nm
• Leiterquerschnitt (24 VDC und Tree): 0,28 … 0,8 mm² / AWG 23 … 18 – Abisolierlänge 5 … 6 mm
• Abmessungen: 36 × 100 × 66 mm (L × B × H) – 2 Teilungseinheiten
• Nettogewicht: 145 g
• Farbe: Schwarz RAL 9005, matte Oberfläche
• Zertifizierungen: CE, Intertek ETL, MID, ANSI C12.1 Klasse 0,5

Lieferumfang

• 1× Energiezähler für 40-mA-Stromwandler Tree
• 1× Folder
