Energiezähler 3-phasig Tree
Energiezähler 3-phasig Tree
Art. 100567
Verfügbarkeit für Abholungen konnte nicht geladen werden

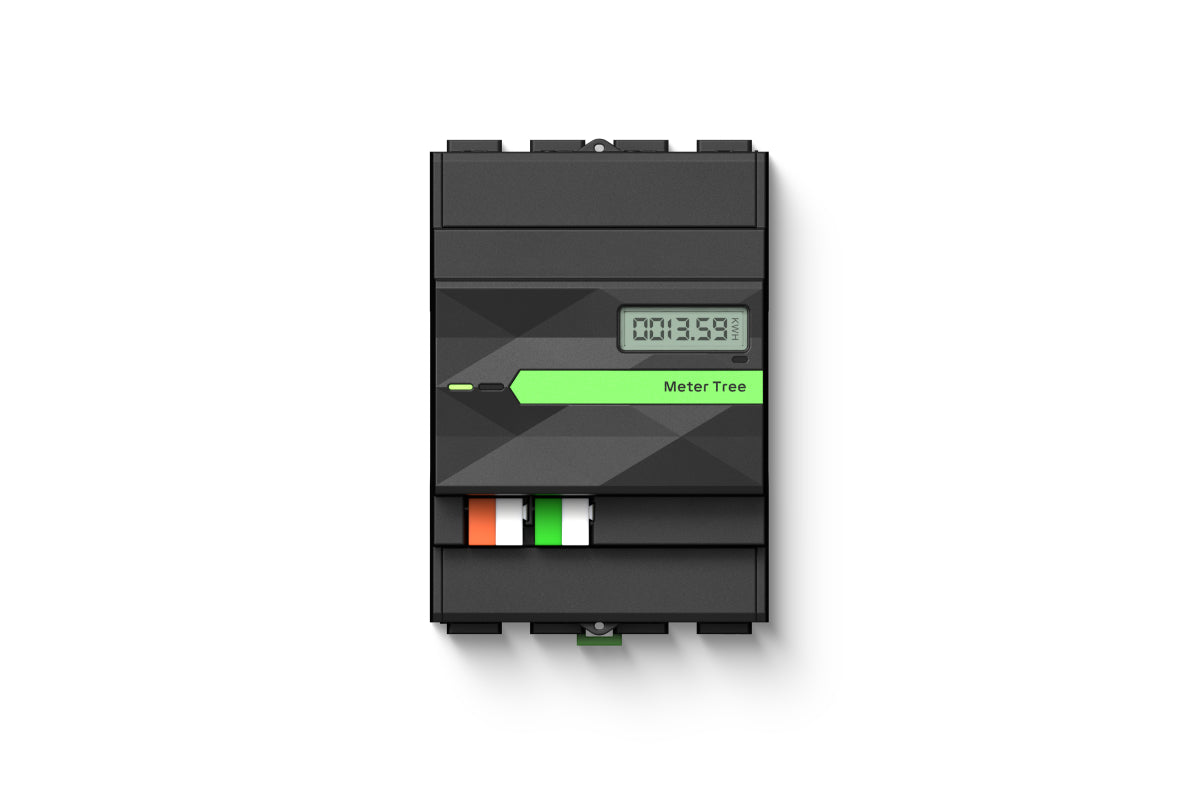

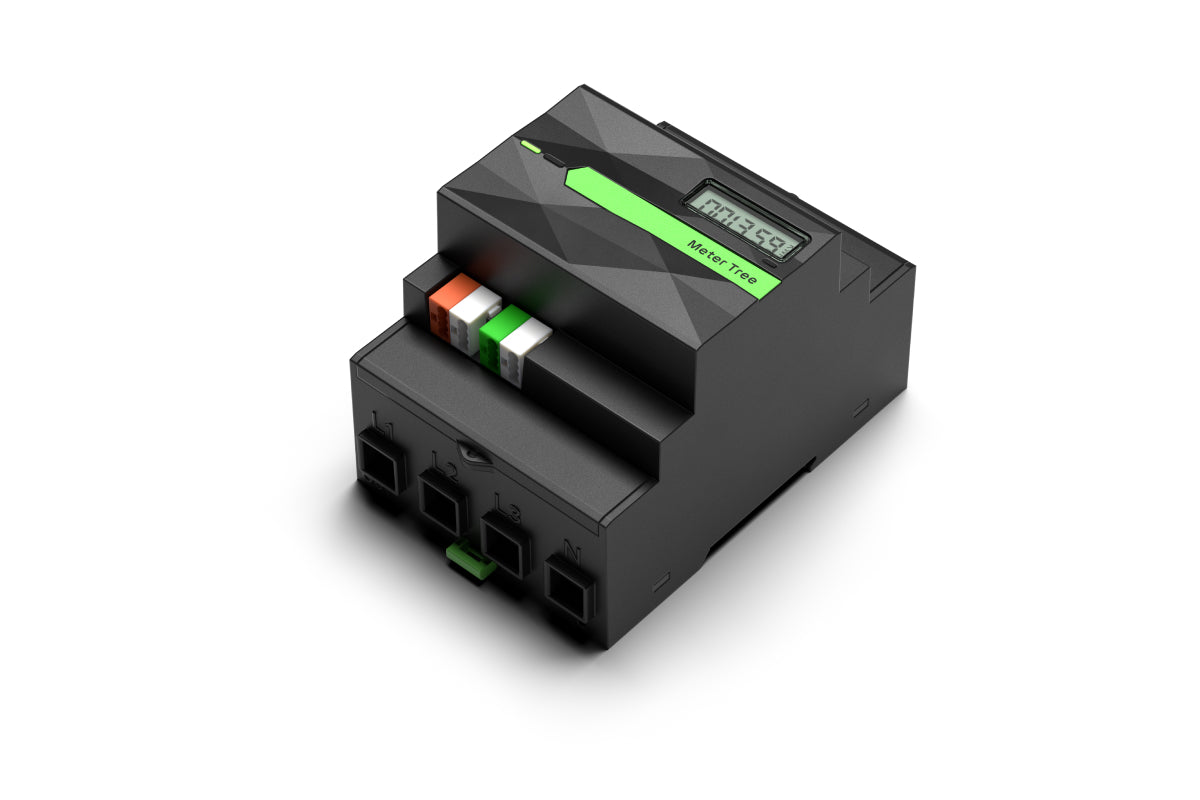

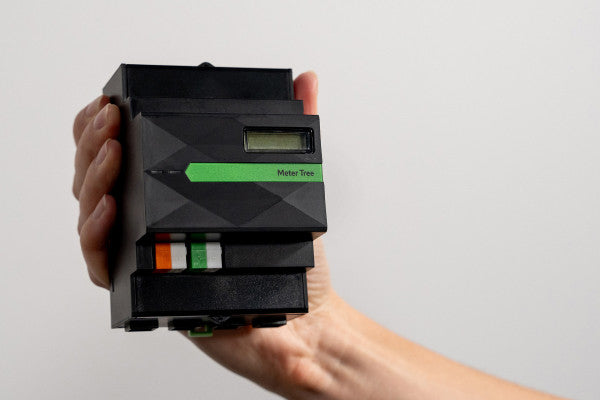

Wer Energie wirklich effizient managen möchte, muss zunächst genau wissen, wo und wie viel Energie im Gebäude verbraucht wird. Der Loxone Energiezähler 3-Phasig Tree (Art. 100567) ist ein Direktzähler für die 35-mm-Hutschiene und misst Energieflüsse bidirektional und MID-zertifiziert bis zu 100 A pro Phase. Dank Tree-Technologie entfällt die manuelle Konfiguration von Registeradressen - das Gerät ist sofort einsatzbereit im Loxone-System.
Die sekundengenauen Messwerte fließen direkt in die Loxone-Energieverwaltung ein, ermöglichen die lückenlose Erfassung von Verbrauchsdaten und bilden die Grundlage für eine gezielte Lastoptimierung - damit die Energiekosten dauerhaft unter Kontrolle bleiben.
Hauptmerkmale
- Sofortige Tree-Integration: Keine Registeradressen-Konfiguration erforderlich - direkt einsatzbereit im Loxone-Ökosystem
- MID-Zertifizierung und Versiegelbarkeit: Geeignet für abrechnungsrelevante und gesetzlich konforme Messungen
- Bidirektionale Messung: Erfasst sowohl Verbrauch als auch Einspeisung - ideal für Photovoltaik- und Speicheranlagen
- Echtzeit-Messwerte: Polling-Zyklus jede Sekunde, um auch kurzfristige Lastspitzen zuverlässig zu erfassen
- Integriertes Display: Direkte Ablesung von Verbrauchs- und Leistungswerten am Gerät
- Vollständige Integration in die Lastverwaltung: Messwerte stehen unmittelbar in den Loxone-Config-Zählerblöcken zur Verfügung
- Kabelführungsrichtung per Software änderbar: Maximale Flexibilität bei der Installation
- Transparente Kostenübersicht: Stets im Blick, was im Gebäude tatsächlich verbraucht wird
- Energieoptimierung: Echtzeit-Daten als Grundlage zur nachhaltigen Senkung der Betriebskosten
Technische Daten
- Versorgungsspannung: 100 ... 480 VAC, 50/60 Hz
- Maximaler Strom: 100 A je Phase
- Eigenverbrauch: 0,4 W; Verlustleistung bei Vollast: 2 W je Phase (bei 100 A)
- Leistung: Bereich 0,01 ... 99,9 kW / kVAr / kVA; Genauigkeit ±1%
- Energie: Bereich 0 ... 999.999 kWh / kVArh (Verbrauch und Einspeisung); Klasse 1 IEC62053, Klasse B EN50470
- Spannung (Messung): Bereich 100 ... 276 VAC; Genauigkeit ±0,5%
- Strom (Messung): Bereich 0,05 ... 100 A; Genauigkeit ±0,5%
- Frequenz: Bereich 49 ... 61 Hz; Genauigkeit ±0,2%
- MID-Betriebsbedingungen (2014/32/EU, Anhang V): 3x230/400 VAC ±20%; Imin 0,5 A / Iref 10 A / Imax 100 A; fn 50 Hz ±2%; cos 0,5 induktiv ... 0,8 kapazitiv; Klasse B (2% @ +5°C ... +30°C)
- Betriebstemperatur: -40 ... 70 °C
- Luftfeuchtigkeit: max. 95% rF (nicht kondensierend)

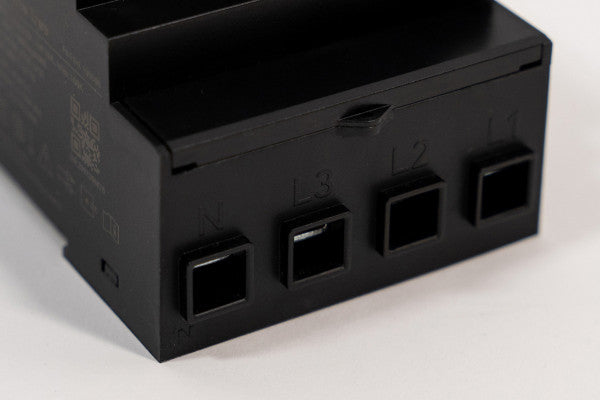

- Leiterquerschnitt AC Netz: 1,5 ... 25 mm² / AWG16 ... 3 (Aderendhülsen bei feindrähtigen Leitern erforderlich)
- Leiterquerschnitt 24 VDC und Tree: 0,28 ... 0,8 mm² / AWG23 ... 18
- Anzugsdrehmoment AC: 3 N·m

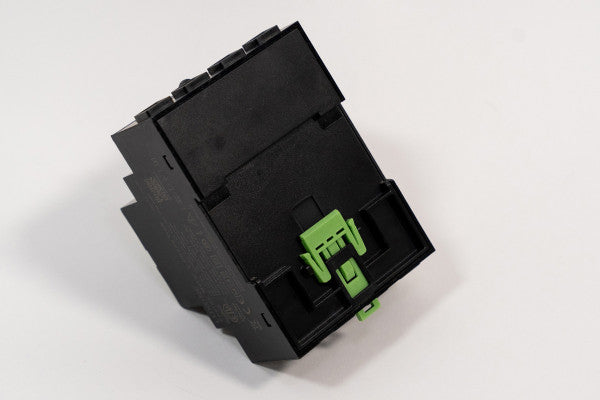

- Montage: Hutschiene EN 50022, 35 mm
- Farbe: Schwarz RAL 9005, Mattoberfläche
- Abmessungen: 72x105x66 mm (BxTxH), 4 Teilungseinheiten
- Nettogewicht: 352 g; Gesamtgewicht: 390 g
- Schutzklasse: IP20
- ANSI C12.1: Genauigkeitsklasse 0,5
- Zertifizierungen: CE, UKCA, Intertek ETL, MID
Lieferumfang
- 1x Energiezähler 3-Phasig Tree
- 1x Produktbroschüre (Folder)
