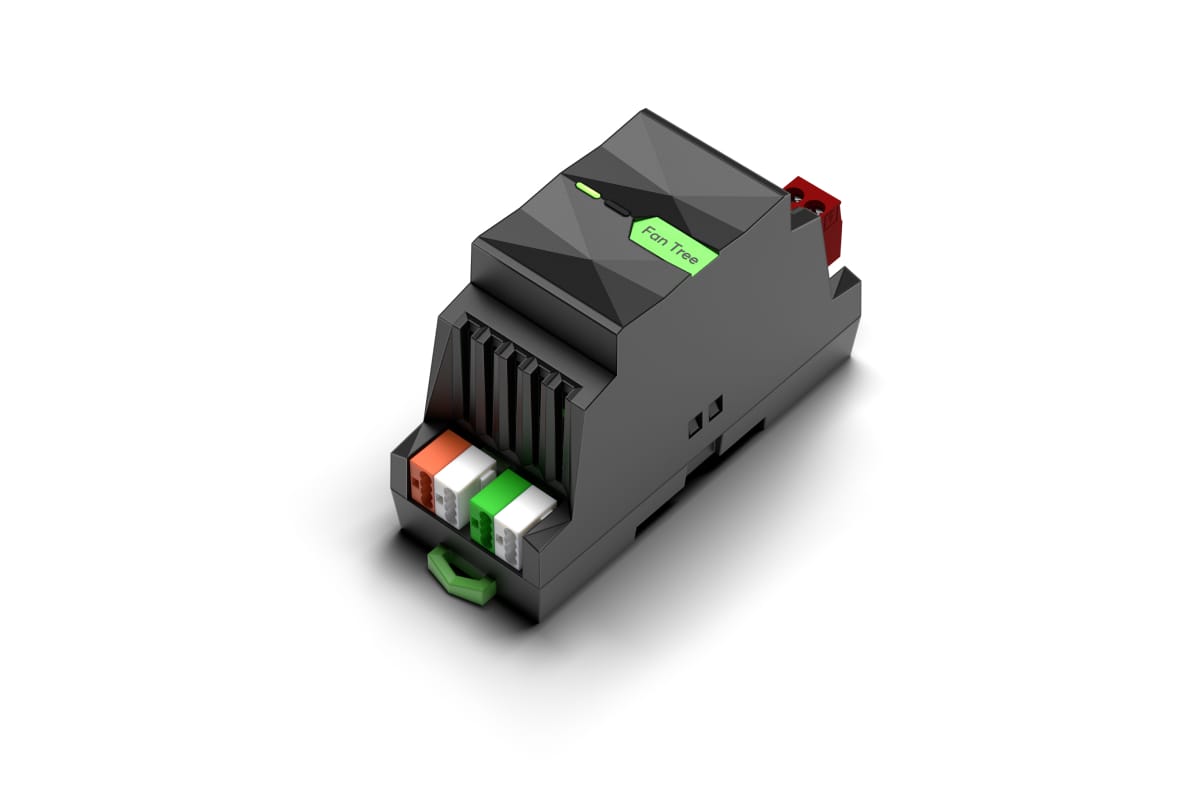

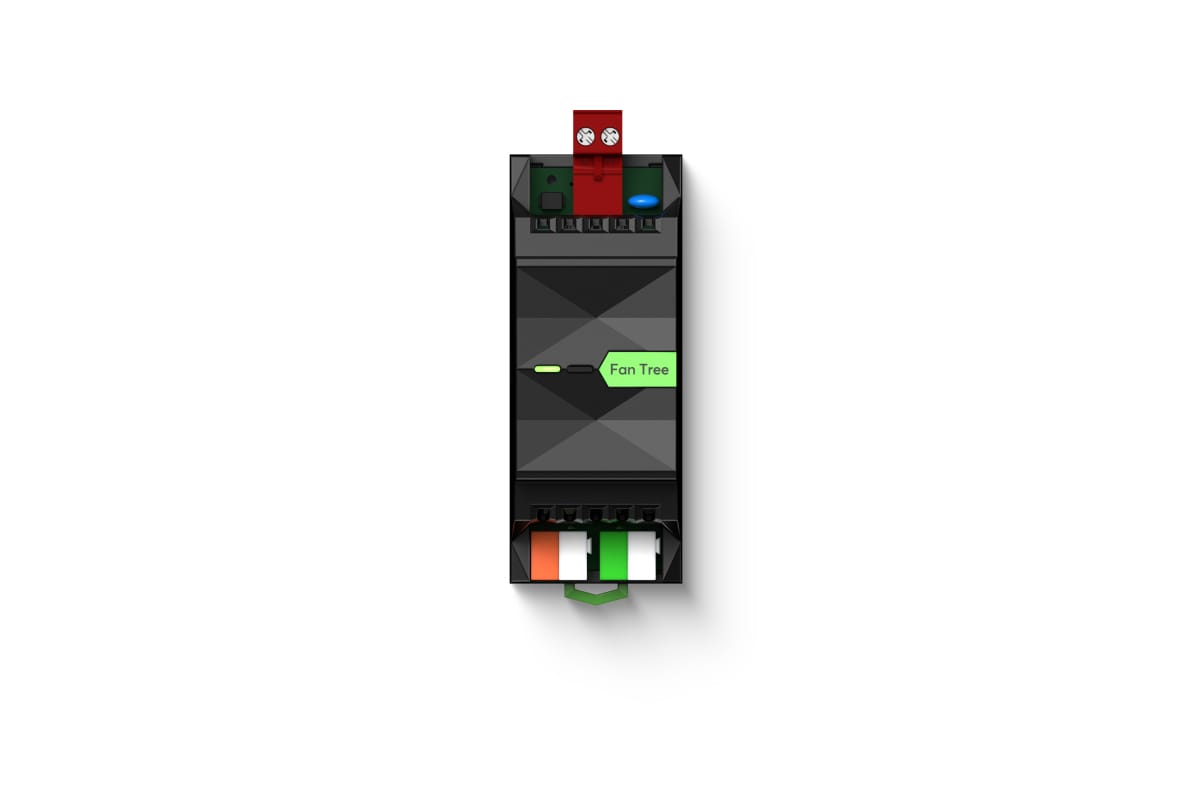

Fan Control Tree

Der Fan Control Tree (Art.-Nr. 100622) ist das Loxone-Modul zur einfachen Einbindung von AC-Deckenventilatoren in die Hausautomation. Die Drehzahlregelung erfolgt in vier diskreten Stufen über in Reihe geschaltete Kondensatoren – präzise, zuverlässig und leise. Das Gerät arbeitet eng mit dem intelligenten Klimamanagement von Loxone zusammen, sodass Heizung, Kühlung und Lüftung perfekt aufeinander abgestimmt sind.

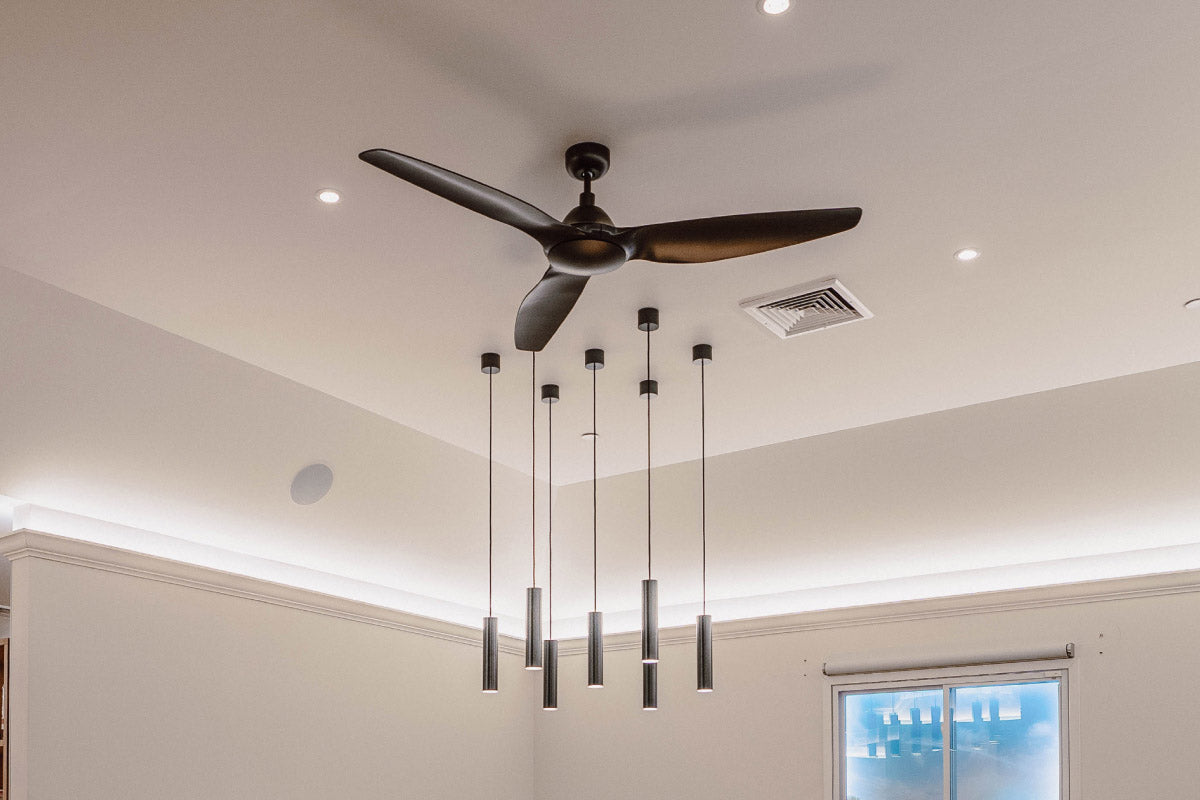

Optimiert für AC-Deckenventilatoren mit 60 W Nennleistung, reduziert der Fan Control Tree den Bedienaufwand auf ein Minimum und sorgt gleichzeitig für eine gleichmäßige Temperaturverteilung im Raum – für mehr Wohnkomfort und niedrigere Energiekosten.

Hauptmerkmale

• Unkomplizierte Integration von Deckenventilatoren in die Loxone-Automatisierung
• Weniger Bedienelemente durch zentrale Steuerung
• Perfekte Abstimmung mit der intelligenten Klimasteuerung: Heizen, Kühlen und Lüften aus einem Guss
• Optimierte Luftzirkulation und gleichmäßige Temperaturverteilung – für höheren Komfort und geringere Energiekosten
• Drehzahlregelung in 4 Stufen: Langsam, Mittel, Schnell, Maximum (zuzüglich Aus-Zustand)
• Optimiert für AC-Deckenventilatoren mit 60 W Leistungsaufnahme

Technische Daten

• Versorgungsspannung: 18 … 30 VDC
• Eigenverbrauch: typisch 0,1 W (Aus), maximal 0,7 W (Stufe Schnell)
• Ausgangsspannung Ventilator: 230 VAC, 50 Hz
• Min./Max. Last: 30 W / 120 W
• Max. Verlustleistung Ausgang: 0,3 W bei 60-W-Ventilator
• Schnittstelle: LOXONE Tree – Anschluss an Miniserver oder Tree Extension
• Betriebstemperatur: -20 … 55 °C
• Luftfeuchtigkeit: max. 95 % rF (nicht kondensierend)
• Schutzgrad: IP20
• Montage: Hutschiene nach EN 50022, 35 mm (2 Teilungseinheiten)
• Farbe: Schwarz RAL 9005, Mattlackierung
• Nettogewicht: 90 g – Gesamtgewicht: 107 g
• Abmessungen: 88 x 35,4 x 57 mm (L x B x H)
• Zertifizierungen: CE, UKCA; Typ 1 (IEC 60730-1); Nennstossspannung 4 kV (max. 2000 m ü. NN)
• Klemmen 24 VDC und Tree: DG220B – Querschnitt 0,25 … 0,8 mm² / AWG 23 … 18; Abisolierlänge 5 mm
• Klemmen Ventilatorausgang: MSTB2.5 – Querschnitt 0,2 … 2,5 mm² / AWG 24 … 12; Abisolierlänge 7 mm; Anzugsmoment 0,5 … 0,6 Nm

Lieferumfang

• 1x Fan Control Tree
• 1x Folder
