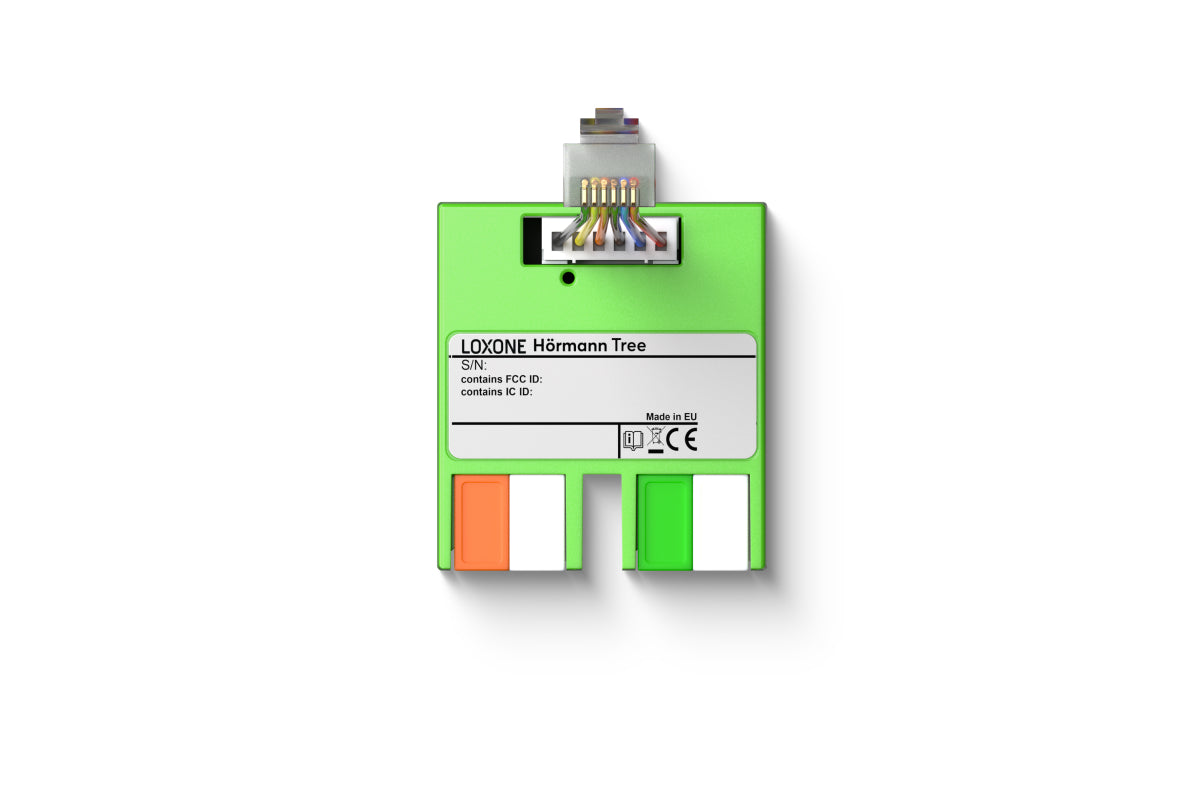

Hörmann Tree

Das Hörmann Tree ist ein kompaktes Schnittstellenmodul, das Hörmann-Torantriebe und Garagentorantriebe in das Loxone-System einbindet. Mithilfe der Loxone Tree-Technologie und des Hörmann Communication Protocols (HCP) wird eine zuverlässige bidirektionale Kommunikation hergestellt – für eine Echtzeit-Steuerung und -Überwachung direkt über die Loxone App.

Dank Plug & Play erkennt das Modul den angeschlossenen Antrieb und die verwendete HCP-Version automatisch – eine aufwendige manuelle Konfiguration entfällt vollständig.

Hauptmerkmale

• HCP1 und HCP2 Unterstützung: kompatibel mit beiden Versionen des Hörmann Kommunikationsprotokolls
• Automatische Antriebserkennung: das Modul identifiziert selbstständig den verbundenen Hörmann-Antrieb und die genutzte HCP-Version
• Bidirektionale Kommunikation: zuverlässiger Datenaustausch in beide Richtungen zwischen Loxone und dem Antrieb
• Statusüberwachung: Echtzeit-Anzeige von Betriebszustand, Öffnungszyklen und Betriebsstunden
• Plug & Play: einfache Inbetriebnahme ohne komplexe manuelle Konfiguration
• Vollständige Steuerung via Loxone App: Bedienung und Verwaltung direkt in der Loxone App integriert

Technische Daten

• Spannungsversorgung: 10 … 28 V DC
• Leistungsaufnahme: typ. 0,06 W, max. 0,07 W
• WLAN 2,4 GHz: 802.11 b/g/n/ax – 2.400 … 2.483,5 MHz (max. 100 mW EIRP)
• WLAN 5 GHz: 802.11 n/ac/ax – 5.150 … 5.350 MHz und 5.470 … 5.725 MHz (max. 200 mW EIRP; im Frequenzbereich 5.150–5.350 MHz nur für den Inneneinsatz in den angegebenen EU/EWR-Ländern)
• Hörmann HCP-Schnittstelle: kompatibel mit HCP1 und HCP2, automatische Antriebserkennung
• Betriebstemperatur: -20 … 65 °C
• Luftfeuchtigkeit: max. 95 % r.F. (nicht kondensierend)

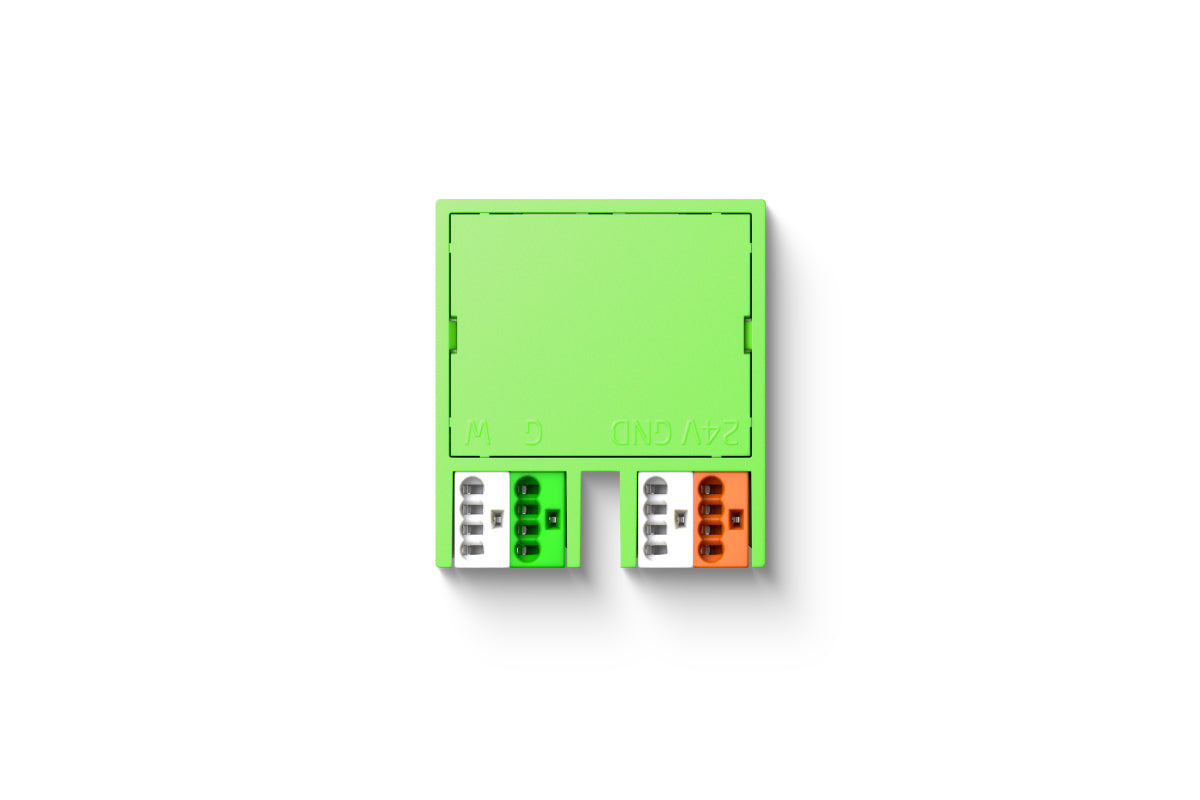

• Leiterquerschnitt Klemmen: 0,28 … 0,8 mm² / AWG 23 … 18
• Abisolierlänge: 5 … 6 mm

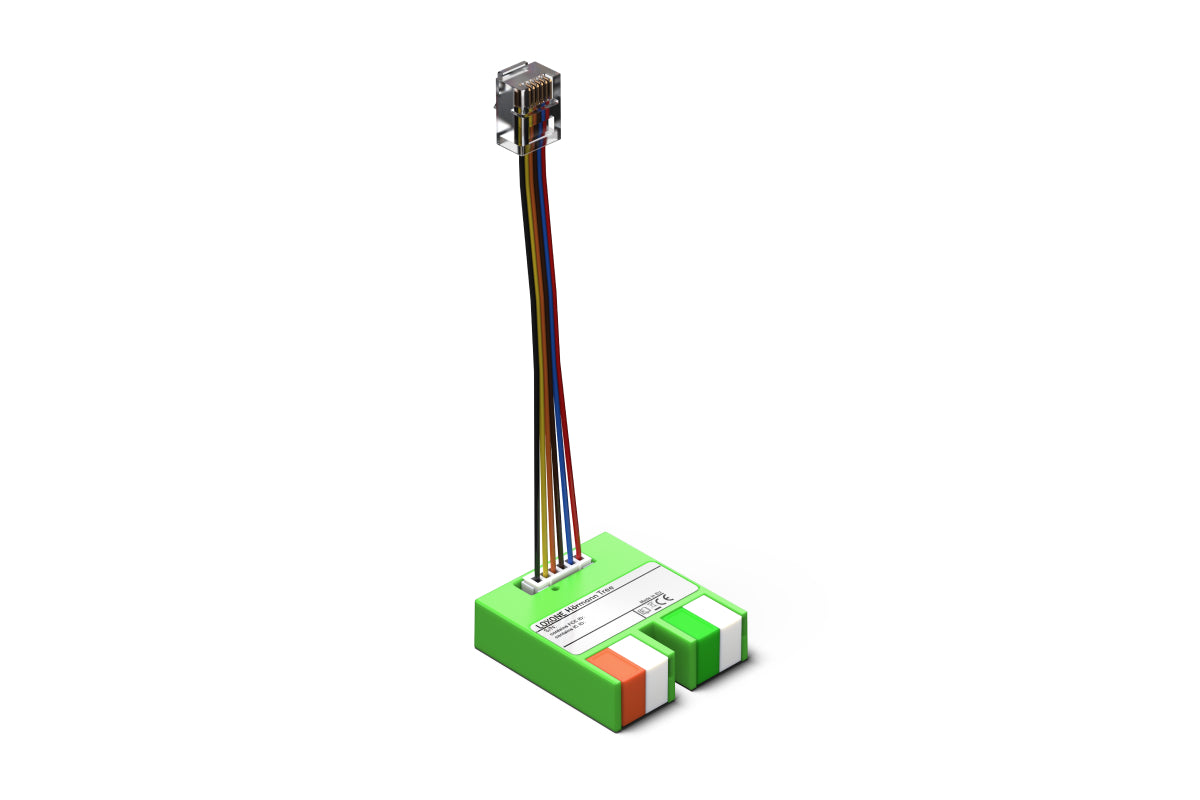

• Anschlusskabel: 0,2 mm² / AWG 24, Länge 100 mm, Stecker Modular 6P6C (RJ-12), Art.-Nr. 000588
• Farbe: Grün RAL 6018, matte Oberfläche
• Nettogewicht: 15 g – Gesamtgewicht: 35 g
• Produktabmessungen: 38,3 x 34,3 x 10,5 mm (L x B x H)
• Verpackungsmaße: 79 x 79 x 41 mm
• Schutzklasse: IP20
• Zertifizierungen: CE

Lieferumfang

• 1x Hörmann Tree
• 1x Anschlusskabel
• 1x Produktfolder
