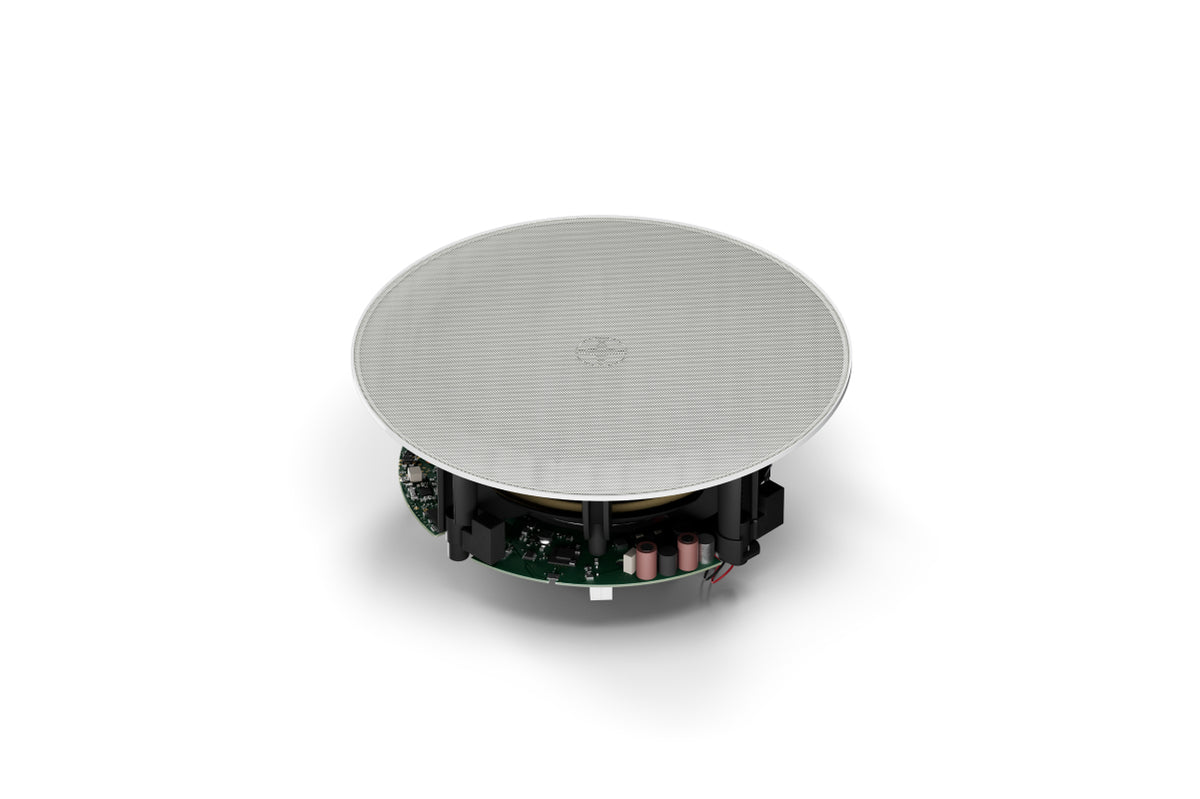

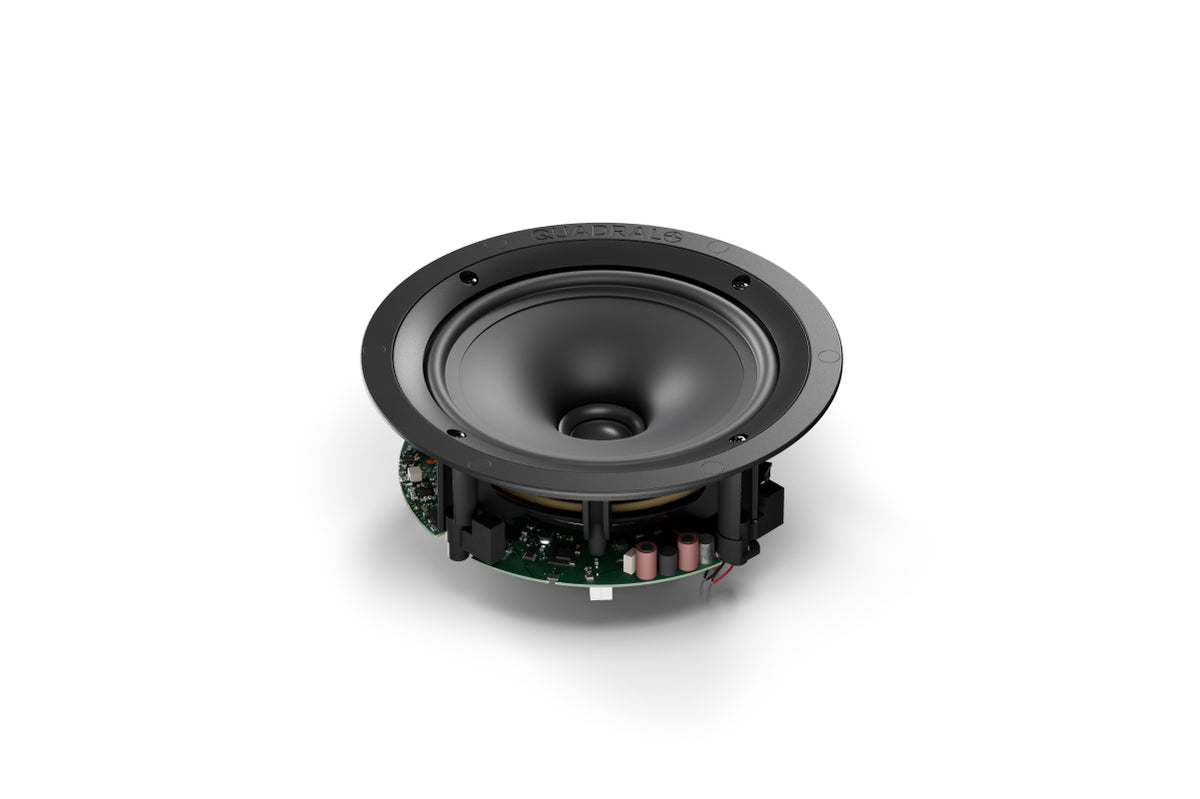

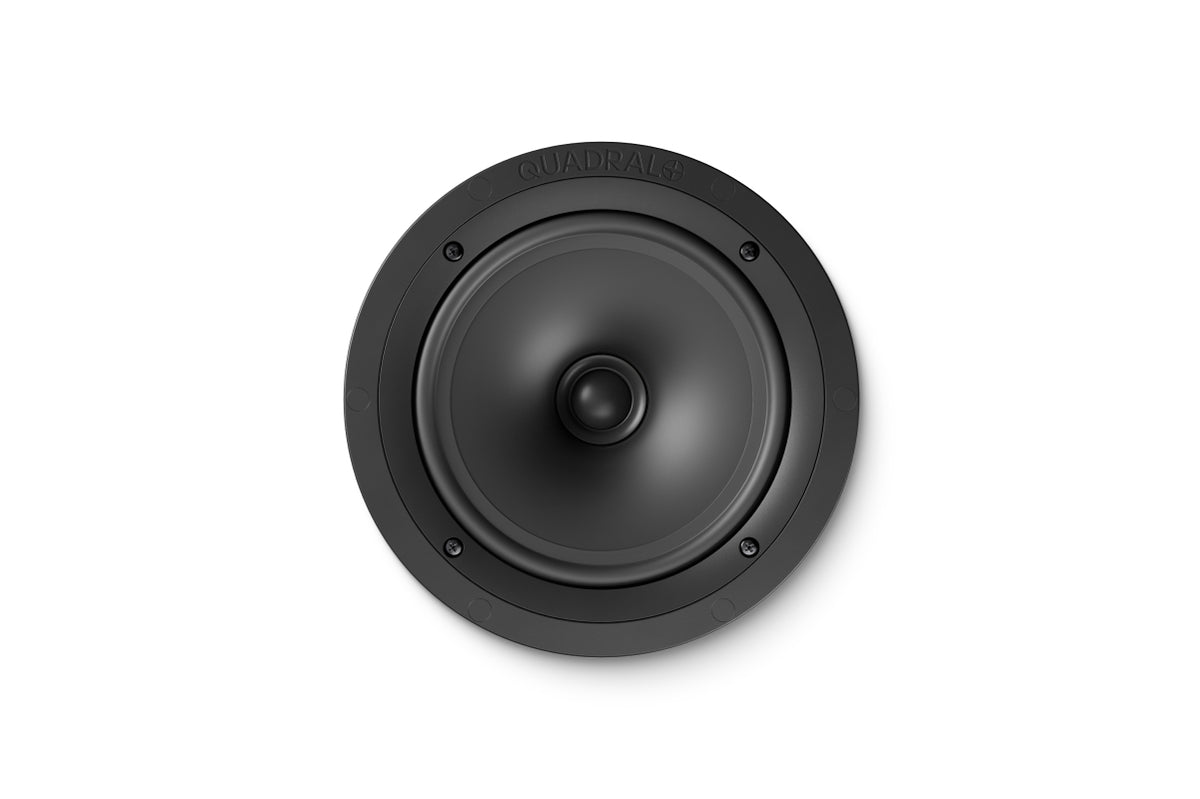

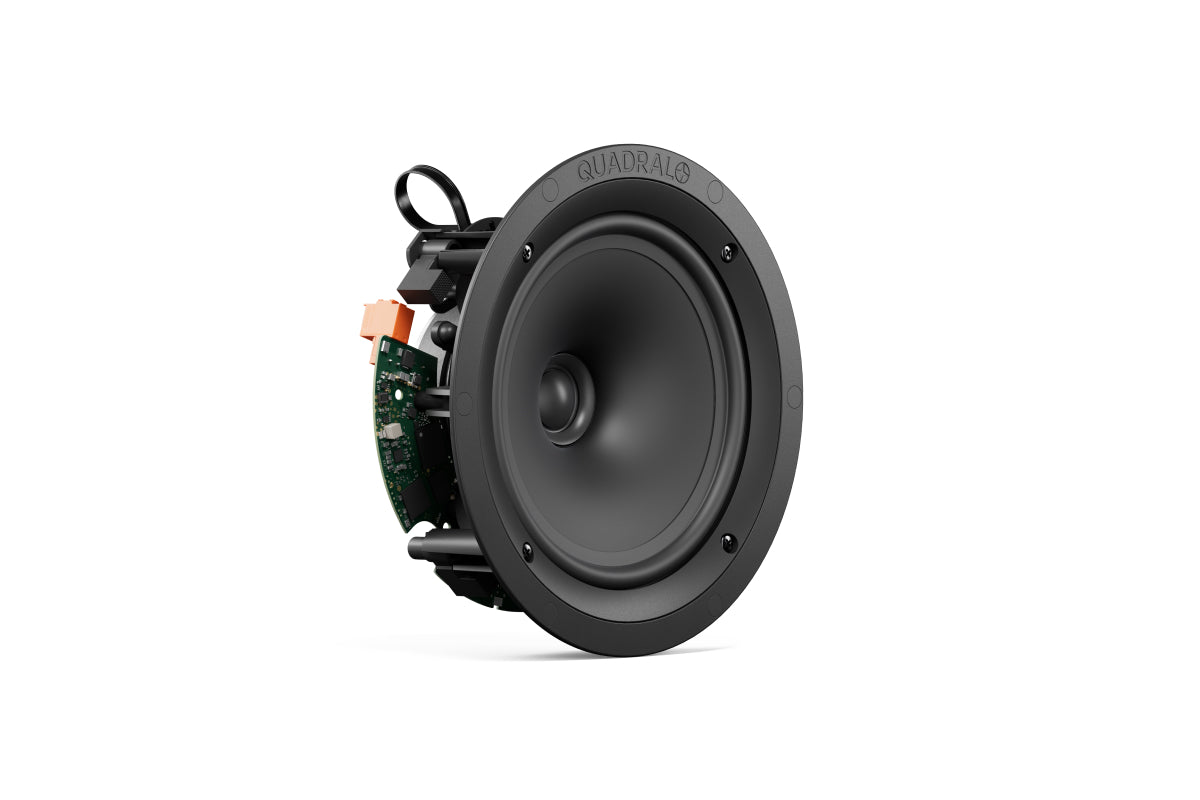

Install Speaker 7 Master

Der Install Speaker 7 Master ist die professionelle Lösung für hochwertige Audioinstallationen im Loxone Smart-Home-System. Über die Tree-Turbo-Schnittstelle verbindet er sich direkt mit dem Audioserver oder dem Miniserver Compact und kann das Audiosignal an eine Kette von bis zu 20 Client-Lautsprechern weitergeben – das reduziert den Verkabelungsaufwand erheblich und macht das System äußerst flexibel und skalierbar für Gebäude jeder Größe.

Dank des 178-mm-Woofers (7 Zoll) aus kohlenstofffaserverstärktem Polypropylen und des 25,4-mm-Seidenhochtöners (1 Zoll) liefert der Install Speaker 7 Master eine exzellente Klangqualität über ein breites Frequenzspektrum. Die robuste Bauweise mit IP53/IP54-Schutz macht ihn sowohl für Innenbereiche als auch für geschützte Außenbereiche geeignet.

Hauptmerkmale

• Vielfältige Funktionen: Sprachausgabe, Türklingel, Alarme, Audiobenachrichtigungen und vieles mehr
• Bluetooth-Musikstreaming: kompatibel mit Bluetooth 4.2 (A2DP) für kabellose Wiedergabe
• Tree-Turbo-Anschluss: direkte Integration mit Loxone Audioserver oder Miniserver Compact
• Master/Client-Technologie: bis zu 20 Client-Lautsprecher pro Master; max. 30 m Kabellänge zwischen den Clients; bis zu 600 m Gesamtlänge; Verdrahtung als verdrilltes Paar in Linientopologie
• Kabellänge bis 150 m: zwischen Audioserver/Miniserver und dem Master Speaker über Tree Turbo
• Integrierter Class-D-Verstärker: 35 W Nennleistung, 70 W Spitzenleistung
• Aktiver 2-Wege-Lautsprecher: 178-mm-Woofer (7 Zoll) und 25,4-mm-Seidenhochtöner (1 Zoll)
• Breiter Frequenzbereich: 45 Hz bis 28.000 Hz, Übergangsfrequenz bei 2100 Hz
• Maximaler Schalldruckpegel: 105 dB bei 1 m
• Für Innen- und geschützte Außenbereiche: IP53/IP54-Schutz, Betriebstemperatur -10 bis 50 °C
• Kompatibel mit Apple AirPlay

Technische Daten

• Versorgungsspannung: 18 VDC … 26 VDC
• Leistungsaufnahme: 1,5 W (Standby) / 35 W (Spitze)
• Schnittstellen: Loxone Tree Turbo; Master-Client Interface (MCI); Bluetooth 4.2 (A2DP)
• MCI: Linientopologie, verdrilltes Paar; bis zu 20 Clients pro Master; max. 30 m zwischen Clients; bis zu 600 m Gesamtlänge
• Lautsprechertyp: 2-Wege aktiv
• Verstärker: Class-D, 35 W Nenn- / 70 W Spitzenleistung
• Frequenzbereich: 45 … 28.000 Hz
• Übergangsfrequenz: 2100 Hz
• Max. SPL: 105 dB bei 1 m
• Woofer: Ø 178 mm (7 Zoll), Membran aus kohlenstofffaserverstärktem Polypropylen
• Hochtöner: Ø 25,4 mm (1 Zoll), Seidenkalotte
• Betriebstemperatur: -10 … 50 °C / 14 … 122 °F
• Luftfeuchtigkeit: max. 95 % rF (nicht kondensierend)
• Farben: Lautsprecher Schwarz RAL9004, Frontgitter Weiß RAL9003, Mattoberfläche
• Nettogewicht: 1,93 kg / Gesamtgewicht: 2,37 kg
• Einbauausschnitt: Ø 203 mm (8 Zoll)
• Einbautiefe: 93 mm (3,66 Zoll)
• Max. Plattendicke: 36 mm (1,41 Zoll)
• Abmessungen: Ø 232,2 mm x 95,1 mm Tiefe (9,14 x 3,74 Zoll)
• Schutzart: IP53 / IP54
• Zertifizierungen: CE, UKCA
• Anschlussklemmen 24 VDC: TFKC2.5, Leiterquerschnitt 1 … 2,5 mm² / AWG17 … 12, Push-in
• Anschlussklemmen Tree Turbo / MCI: DG220B, Leiterquerschnitt 0,28 … 0,8 mm² / AWG23 … 18, Push-in

Packungsinhalt

• 1x Install Speaker 7 Master

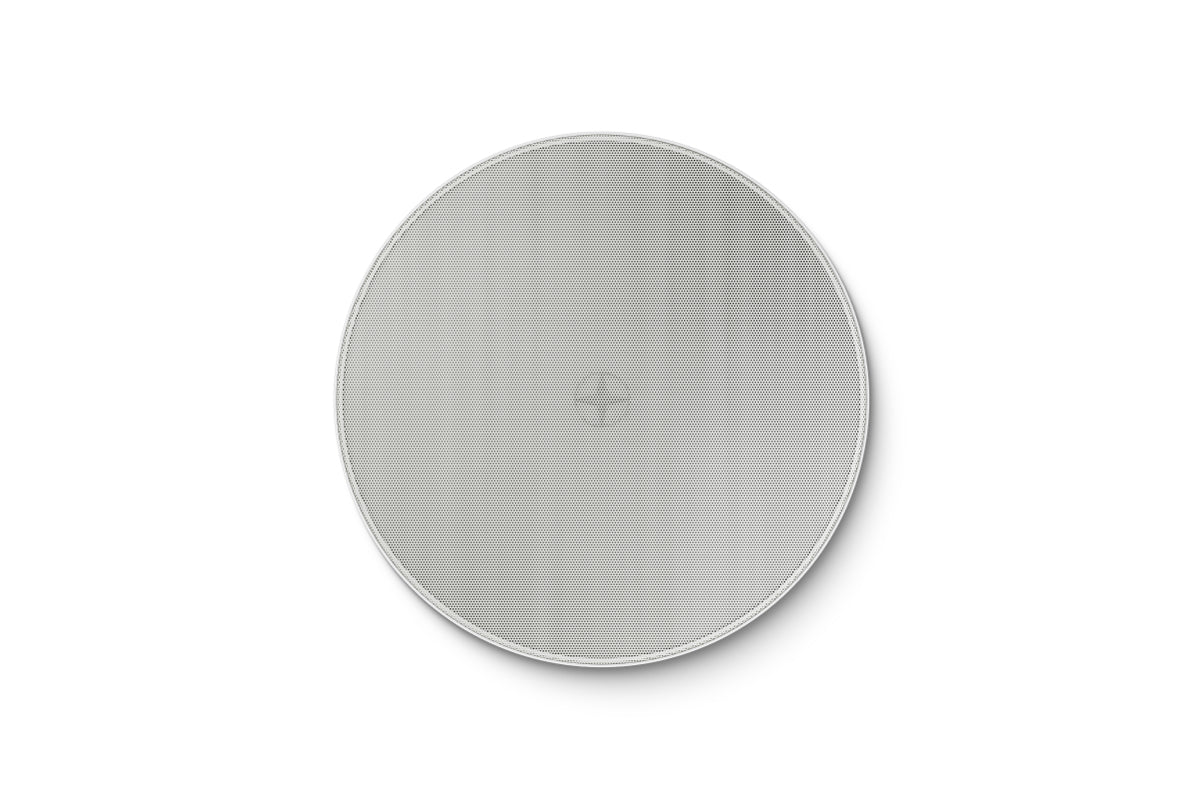

• 1x Abdeckgitter (weiß)
• 1x Montageschablone
• 1x Produktbroschüre
