LOXONE

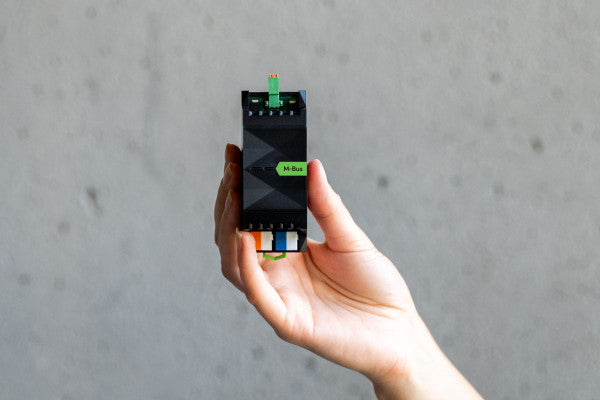

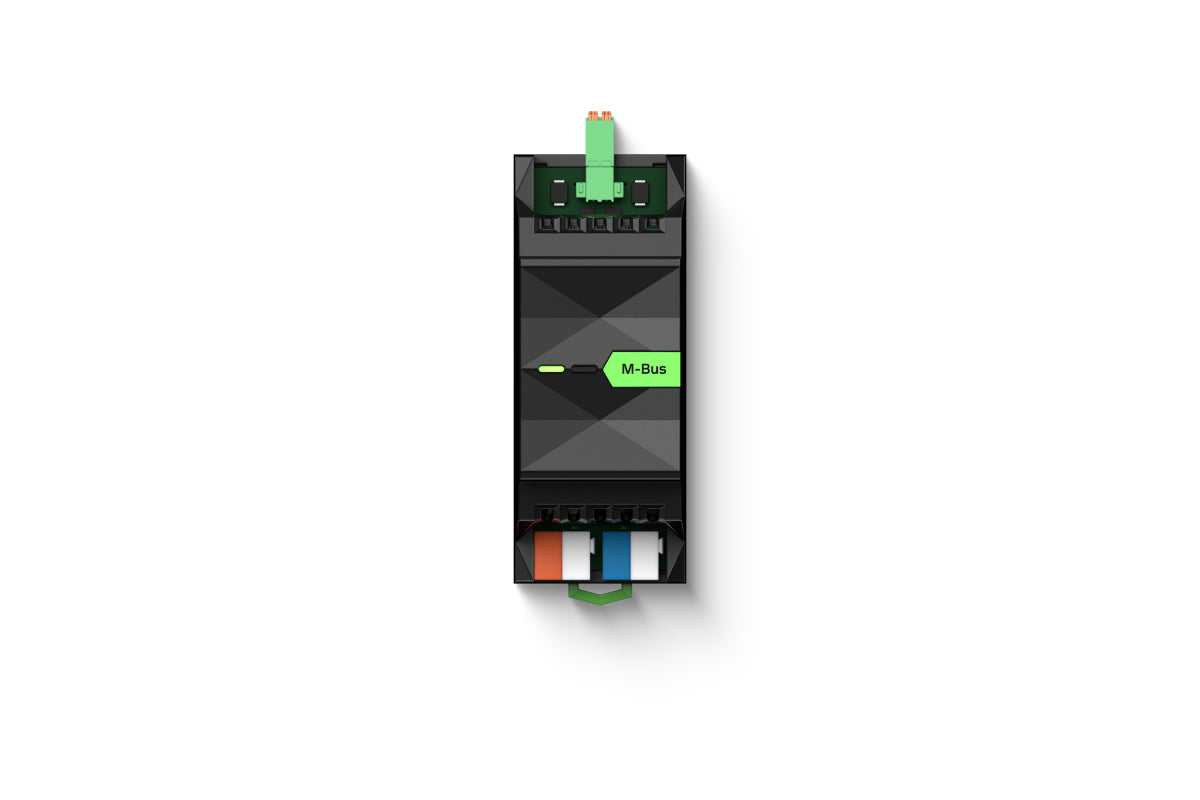

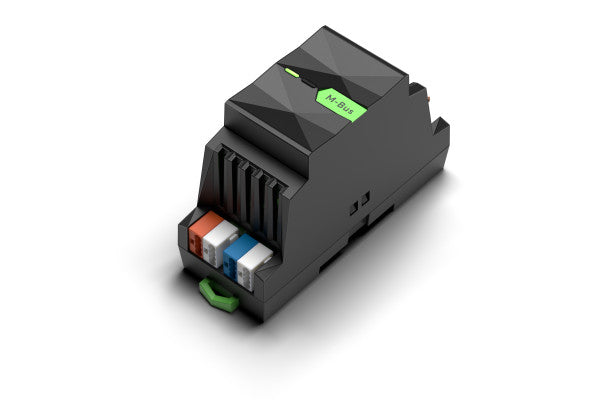

M-Bus Extension

M-Bus Extension

Art. 100569

€250,00 EUR
€250,00 EUR
Sale Ausverkauft

Die Loxone M-Bus Extension (Art.-Nr. 100569) ist ein M-Bus-Master für die Hutschienenmontage, mit dem sich bis zu 30 M-Bus-Geräte – darunter Gas-, Wasser- und Energiezähler – zuverlässig in das Loxone-System einbinden lassen. Die ausgelesenen Messwerte stehen unmittelbar für Energiemanagement, Verbrauchsaufzeichnung und automatisierte Gebäudefunktionen zur Verfügung.

Ob Überwachung einzelner Verbraucher oder gebäudeweite Verbrauchsoptimierung – die M-Bus Extension liefert die Datenbasis, um den Energieeinsatz transparent zu machen und gezielt zu steuern.

Hauptmerkmale

  • Anbindung von bis zu 30 M-Bus-Geräten (Gas-, Wasser-, Energiezähler u. v. m.)
  • Maximale Busleitungslänge: 100 m
  • Unterstützung verschiedener Übertragungsgeschwindigkeiten (300 – 9600 bd) am selben Bus
  • Flexible Bustopologien: Bus, Linie, Stern und Baum
  • Vollständig konform mit der Norm EN 13757
  • Polling-Zyklen ab 1 Sekunde konfigurierbar
  • Verbindung mit dem Miniserver über Loxone Link
  • Hutschienenmontage auf 35-mm-Schiene gemäß EN 50022
  • Farbe: Schwarz RAL 9005, matte Oberfläche

Technische Daten

  • Versorgungsspannung: 20 … 28 VDC
  • Leistungsaufnahme: 0,6 W (ohne Buslast) / 2,9 W (inkl. 45 mA Buslast)
  • Verlustleistung bei Maximallast: 1,3 W (bei 45 mA Buslast)
  • M-Bus-Geräte: max. 30 Geräte
  • Buslänge: max. 100 m
  • Bustopologien: Bus, Linie, Stern, Baum
  • Baudrate: 300 … 9600 bd (einstellbar)
  • Busspannung: High 36 V / Low 24 V
  • Buslast: max. 45 mA / 30 Unit Loads; Imax: 145 mA (45 mA + 100 mA Reserve)
  • Betriebstemperatur: -40 … 70 °C
  • Luftfeuchtigkeit: max. 95 % rF (nicht kondensierend)
  • Schutzart: IP20
  • Klemmentyp – 24 VDC und Loxone Link: DG220B (Leiterquerschnitt 0,25 … 0,8 mm² / AWG 23 … 18; Abisolierlänge 5 mm)
  • Klemmentyp – M-Bus-Schnittstelle: FMC 0.5 (Leiterquerschnitt 0,14 … 0,5 mm² / AWG 26 … 20; Abisolierlänge 7 mm)
  • Nettogewicht: 63 g | Gesamtgewicht: 81 g
  • Abmessungen: 88 x 35,4 x 57 mm / 3,46 x 1,39 x 2,24 Zoll (L x B x H), 2 Teilungseinheiten
  • Verpackungsmaße: 121 x 38 x 62 mm / 4,76 x 1,50 x 2,44 Zoll (L x B x H)
  • Zertifizierungen: CE, UKCA, Intertek ETL, CB, M-Bus-zertifiziert | Norm: EN 13757

Lieferumfang

  • 1x M-Bus Extension
  • 1x Folder
