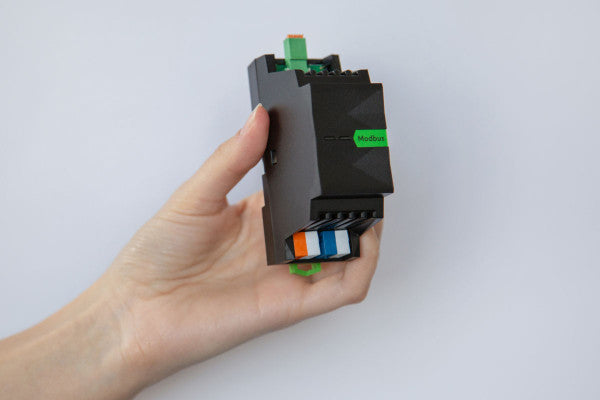

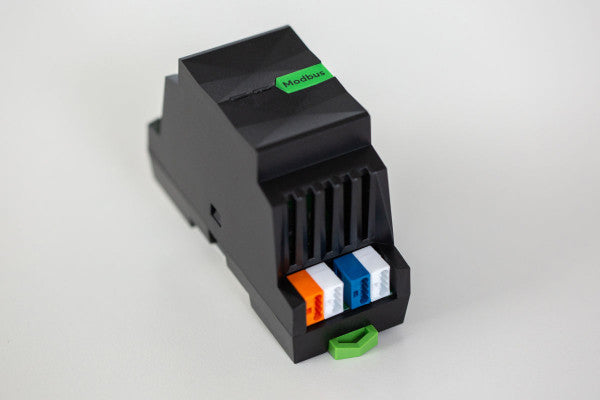

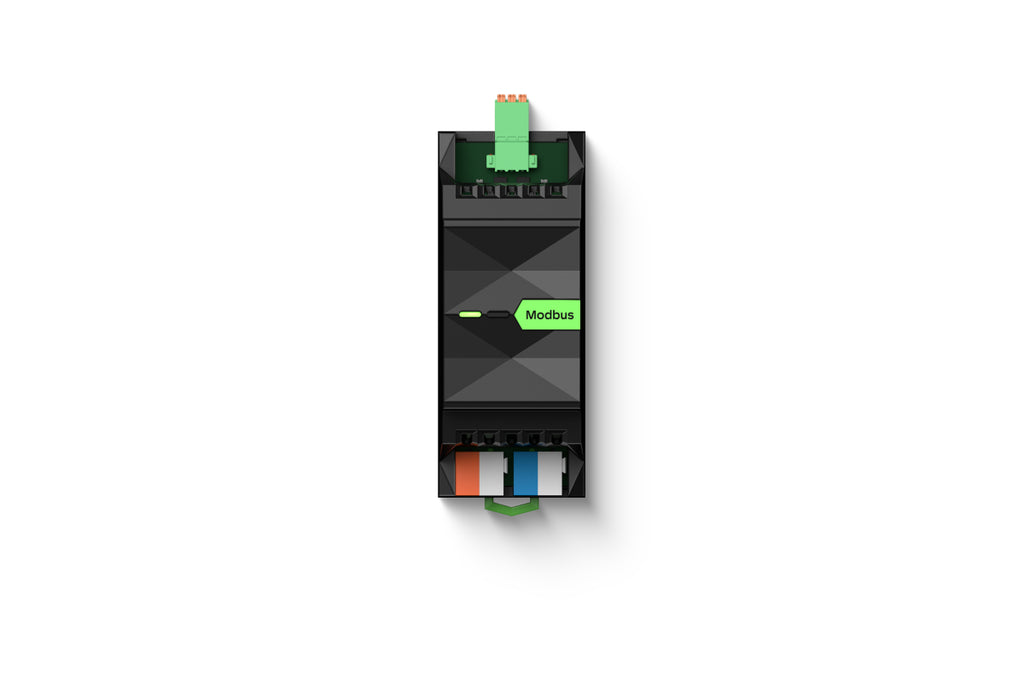

Die Modbus Extension (Art. 100124) erweitert das Loxone-System um eine vollwertige Modbus-RTU-Schnittstelle. Damit lassen sich industrielle Zähler und Sensoren für Gas, Strom, Wasser oder Energie direkt in die Gebäudeautomation einbinden. Die erfassten Verbrauchsdaten stehen unmittelbar für die smarte Steuerungslogik des Miniservers zur Verfügung.
Die Verbindung zum Miniserver erfolgt über den LOXONE Link – plug-and-play, ohne aufwendige Konfiguration. Dank einstellbarem Baud-Rate und Parität ist das Modul mit einer Vielzahl gängiger Modbus-Geräte kompatibel.
Hauptmerkmale
- Anbindung von Geräten mit Modbus-RTU-Schnittstelle
- Bis zu 32 Geräte und insgesamt 253 Sensoren anschließbar
- Maximale Kabellänge: 1.200 m
- Einstellbarer Baud-Rate und Parität für breite Gerätekompatibilität
- Unterstützte Datentypen: 16 Bit und 32 Bit
- Polling-Zyklus bis zu 1 s (optional 0,1 s)
- Native Anbindung an den Miniserver über LOXONE Link
- Montage auf Hutschiene (EN 50022, 35 mm), 2 Teilungseinheiten
- Versorgungsspannung: 9 … 28 V DC
Technische Daten
- Versorgungsspannung: 9 … 28 V DC
- Typische Leistungsaufnahme: 0,19 W
- Verlustleistung bei Maximalast: 0,60 W
- Modbus RTU: max. 32 Geräte / 253 Sensoren, max. Kabellänge 1.200 m
- Betriebstemperatur: -40 … 70 °C
- Luftfeuchtigkeit: max. 95 % rF (nicht kondensierend)
- Schutzgrad: IP20

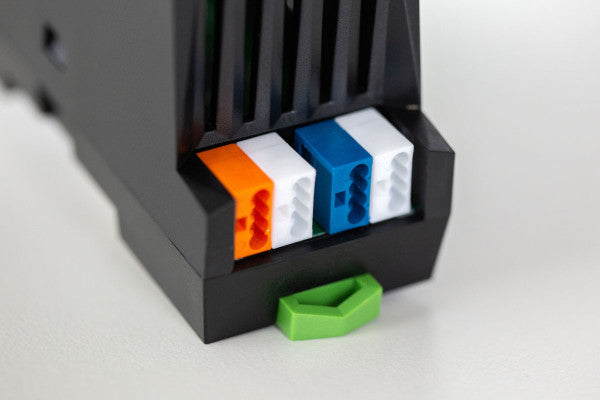

- Klemmentyp (24 VDC und LOXONE Link): DG220B; Leiterquerschnitt 0,25 … 0,8 mm² / AWG 23 … 18; Abisolierlänge 5 mm

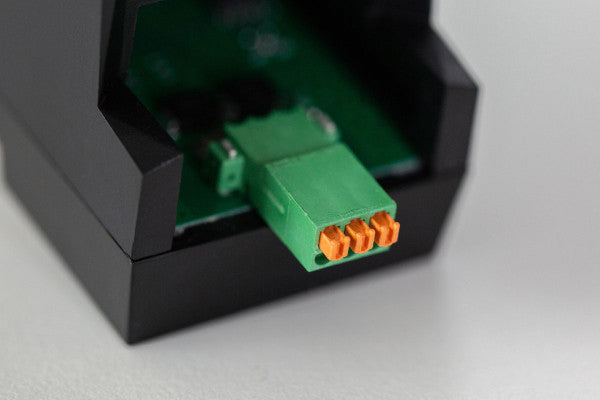

- Leiterquerschnitt Schnittstelle: 0,14 … 0,5 mm² / AWG 26 … 20; Abisolierlänge 7 mm
- Montage: Hutschiene EN 50022, 35 mm
- Farbe: Schwarz RAL 9005, matte Oberfläche
- Nettogewicht: 65 g | Gesamtgewicht: 85 g
- Produktabmessungen: 88 x 35,4 x 57 mm (L x B x H), 2 Teilungseinheiten
- Verpackungsabmessungen: 121 x 38 x 62 mm (L x B x H)
- Zertifizierungen: CE, UKCA, UL 62368-1, CSA C22.2#62368-1, CB, ETL
Lieferumfang
- 1x Modbus Extension
- 1x Abschlusswiderstand 120 Ohm
- 1x Folder
