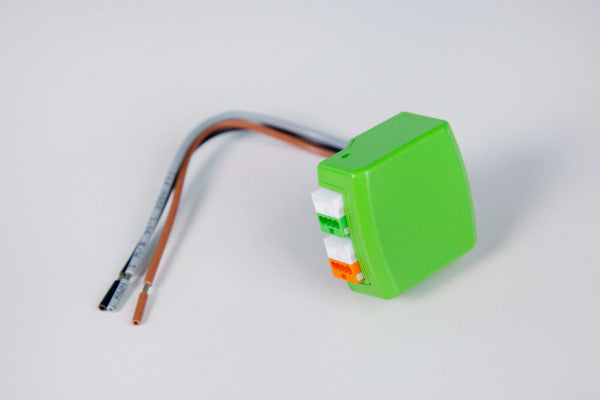

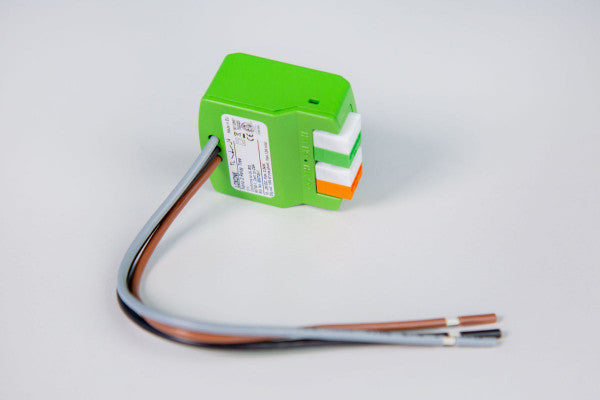

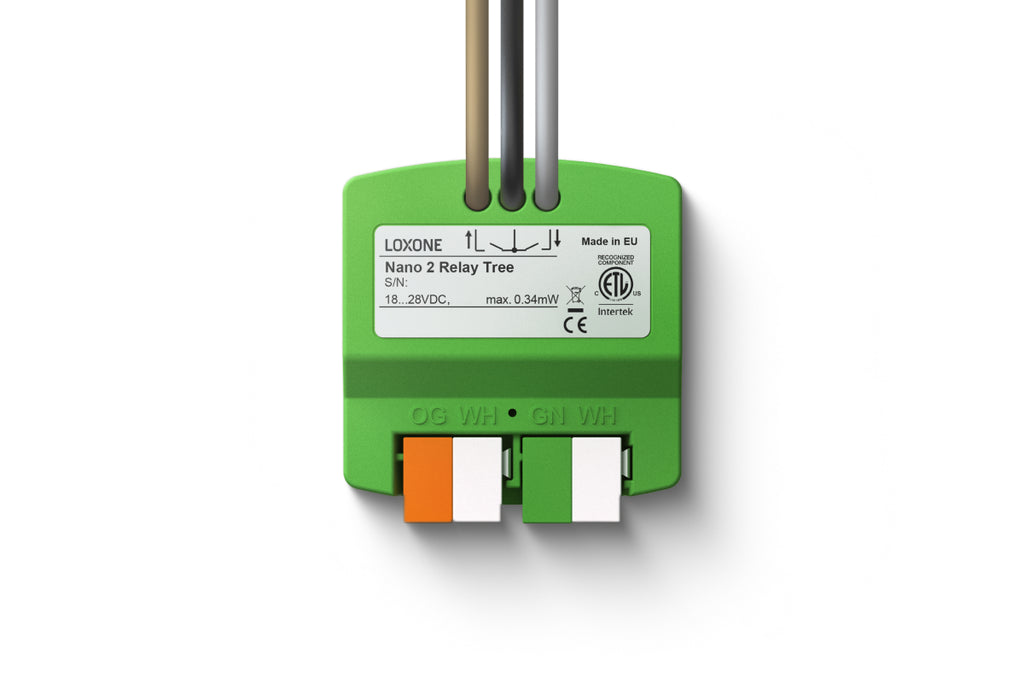

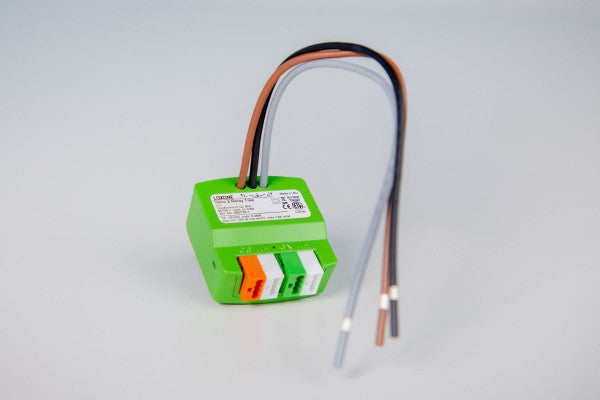

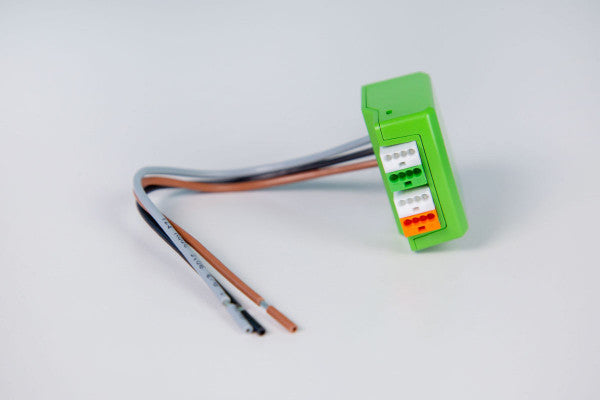

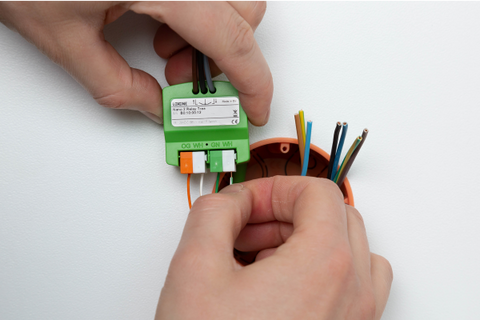

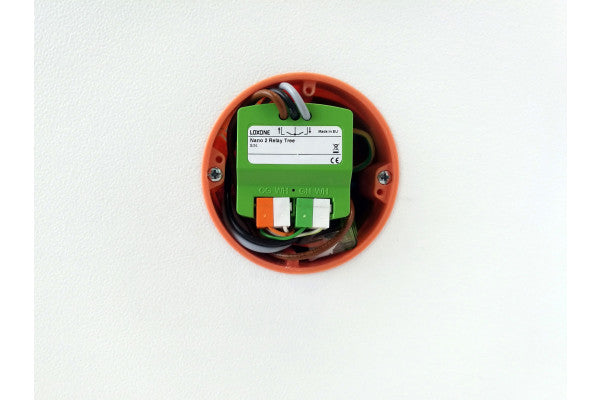

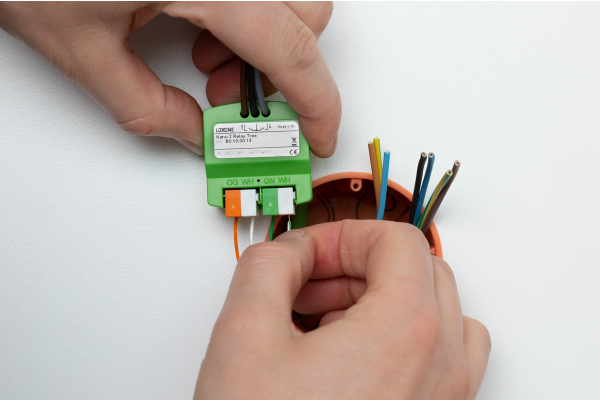

Das Nano 2 Relay Tree (Art. 100395) ist ein kompaktes Steuerungsmodul für das Loxone-Tree-System. Es verfügt über zwei digitale Relaisausgänge und ermöglicht die schnelle und unkomplizierte Anbindung verschiedenster elektrischer Verbraucher — von Beschattungssystemen über Beleuchtung bis hin zu Lüftern und Pumpen.
Dank der integrierten Stromflusserkennung und der automatischen Endlagenerkennung eignet sich das Modul besonders gut für die präzise Steuerung von Rollläden, Jalousien und motorisierten Aktoren, ohne aufwendige Zusatzkonfiguration.
Hauptmerkmale
- 2 digitale Relaisausgänge als Trockenkontakt (shared hot) für AC- und DC-Lasten
- Integrierte Stromflusserkennung im Bereich 100 … 5000 mA
- Automatische Endlagenerkennung (Mindestlast 100 mA erforderlich)
- Breites Anwendungsspektrum: Beschattung, Beleuchtung, Lüfter, Pumpen und viele weitere Aktoren
- Maximaler Einschaltstrom: 15 A
- Optimiert für die Loxone-Tree-Technologie — einfache Verdrahtung, minimaler Verkabelungsaufwand
- Kompakte Bauform für platzsparende Installationen
Technische Daten
- Versorgungsspannung: 18 … 28 VDC
- Leistungsaufnahme: typ. 0,1 W, max. 0,34 W
- Verlustleistung bei Maximalast: 2,2 W
- Ausgänge: 2 digitale Ausgänge (Relais), Trockenkontakt, shared hot — max. 250 VAC 10 A bei cosᵠ=1 (IEC) oder max. 30 VDC 10 A; Gesamtlast max. 12 A
- Stromerkennungsbereich: 100 … 5000 mA
- Maximaler Einschaltstrom: 15 A
- Betriebstemperatur: -40 … 55 °C
- Luftfeuchtigkeit: max. 95 % r.F. (nicht kondensierend)
- Leiterquerschnitt Anschlusskabel: 1,5 mm² / AWG18; Versorgung und Tree: 0,25 … 0,8 mm² / AWG23 … 18
- Abisolierlänge: 5 mm für alle Anschlüsse
- Länge Anschlusskabel: 150 mm
- Farbe: Grün RAL 6018, matte Oberfläche
- Schutzklasse: IP20
- Nettogewicht: 37 g | Gesamtgewicht: 59 g
- Produktabmessungen: 39,45 x 38,95 x 20,20 mm (L x B x H)
- Zertifizierungen: CE, ETL (Intertek), UKCA, UL
Packungsinhalt
- 1x Nano 2 Relay Tree
- 1x Beiblatt
