LOXONE

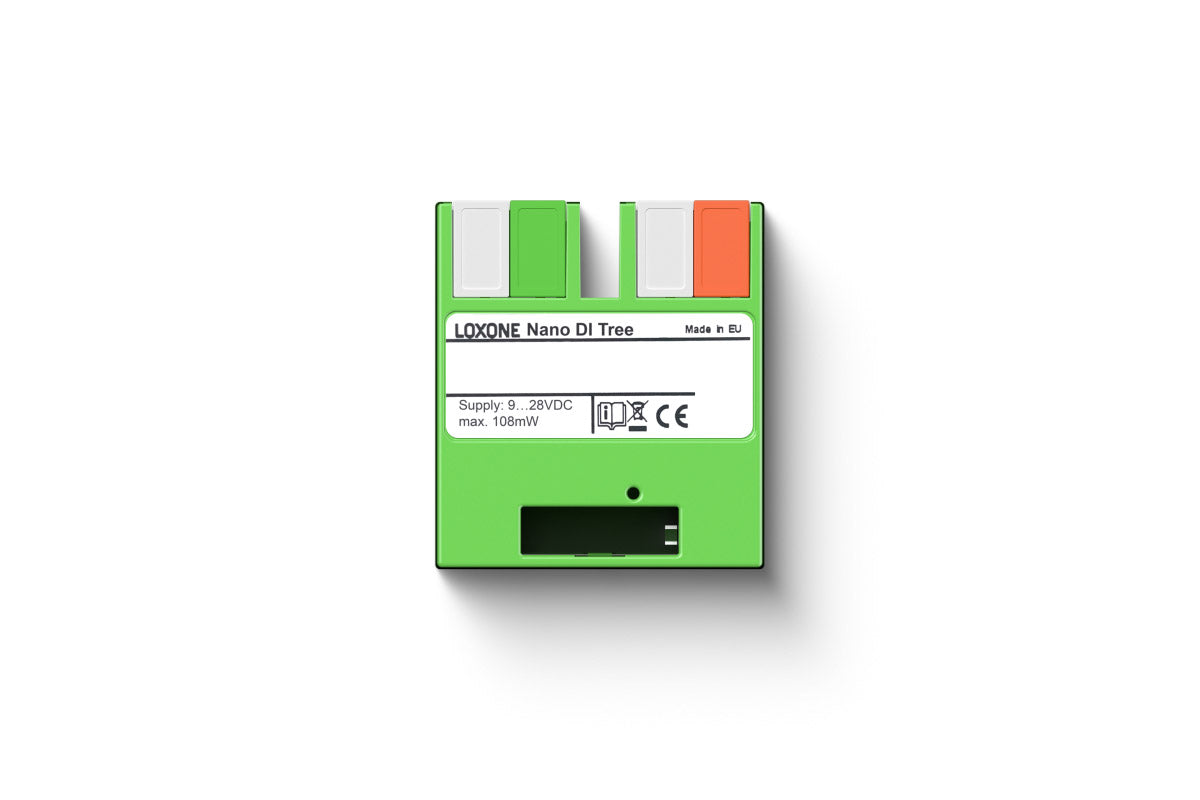

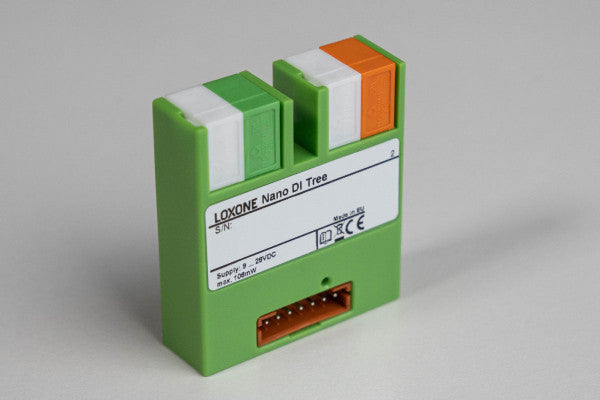

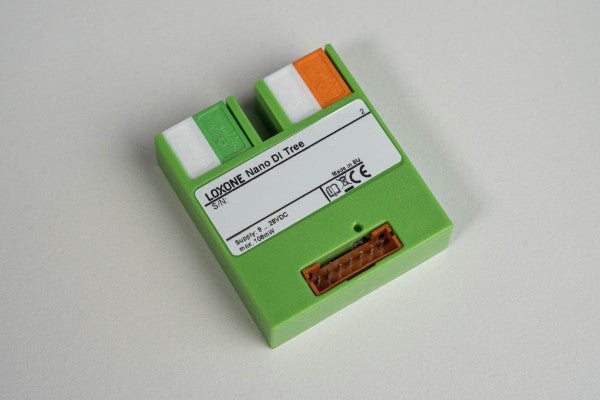

Nano DI Tree

Nano DI Tree

Art. 100242

€81,60 EUR
€81,60 EUR
Sale Ausverkauft

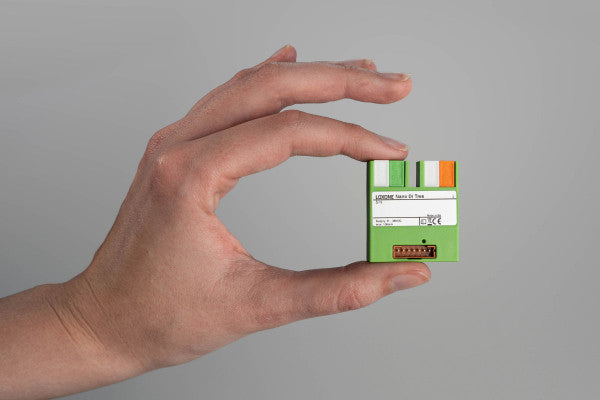

Der Nano DI Tree (Art. 100242) ist ein kompaktes Erweiterungsmodul für Loxone-Installationen auf Basis der Tree-Technologie. Mit seinen 6 digitalen Eingängen lassen sich Schalter, Taster, Fensterkontakte und weitere Signalgeber schnell und unkompliziert in die Hausautomation einbinden. Dank seiner geringen Abmessungen findet das Modul in jeder Standard-Unterputzdose Platz.

Jeder der sechs Eingänge kann wahlweise auch als Frequenzzähler genutzt werden und verarbeitet Signale bis zu 500 Hz – damit eignet sich der Nano DI Tree auch für Impulszähler oder andere frequenzbasierte Sensoren.

Hauptmerkmale

  • Kompaktes Format, passend für jede handelsübliche Unterputzdose
  • 6 unabhängige digitale Eingänge
  • Jeder Eingang nutzbar als Frequenzzähler bis 500 Hz
  • Verbindung über Loxone Tree mit dem Miniserver oder einem Tree Extension

Technische Daten

  • Versorgungsspannung: 9 … 28 V DC
  • Leistungsaufnahme: max. 0,108 W
  • Digitaleingänge (6): Logik 0: 0 … 2,2 V DC | Undefiniert: 2,3 … 4,9 V DC | Logik 1: 5 … 24 V DC | Ri = 57 kOhm | 24-V-Ausgang: max. 0,1 A
  • Frequenzzähler: Maximalfrequenz 500 Hz, minimale Impulsbreite 1 ms, Genauigkeit ±1 Hz
  • Schnittstelle: Loxone Tree (Anschluss an Miniserver oder Tree Extension)
  • Betriebstemperatur: -40 … 70 °C
  • Luftfeuchtigkeit: max. 95 % rF (nicht kondensierend)
  • Schutzart: IP20

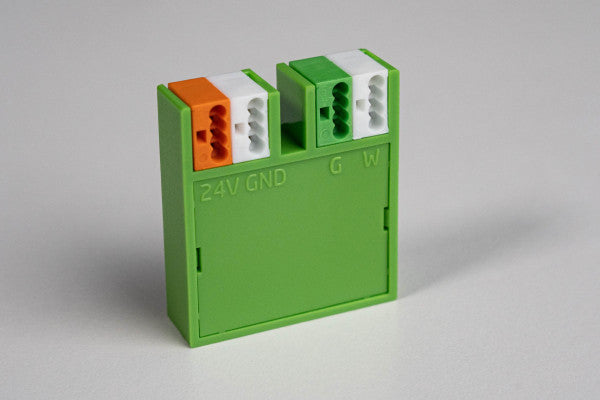

  • Klemmentyp: DG220B (24 V DC und Loxone Tree)
  • Leiterquerschnitt (Klemmen): 0,28 … 0,8 mm² / AWG 23 … 18
  • Abisolierlänge (Klemmen): 5 … 6 mm
  • Temperaturbeständigkeit Klemmen: -40 … 105 °C
  • Leiterquerschnitt (Anschlusskabel): 0,2 mm² / AWG 24
  • Abisolierlänge (Kabel): 8 mm
  • Temperaturbeständigkeit Kabel: 80 … 105 °C
  • Kabellänge: 250 mm
  • Farbe: Grün RAL 6018, matte Oberfläche
  • Nettogewicht: 54 g | Gesamtgewicht: 74 g
  • Abmessungen: 38,3 x 34,3 x 10,5 mm (L x B x H)
  • Zertifizierungen: CE, ETL (Intertek), CB | Normen: UL 62368-1:2019 Ed.3, CSA C22.2#62368-1:2019 Ed.3, IEC 62368-1:2018

Lieferumfang

  • 1x Nano DI Tree
  • 1x Schnellstartanleitung
