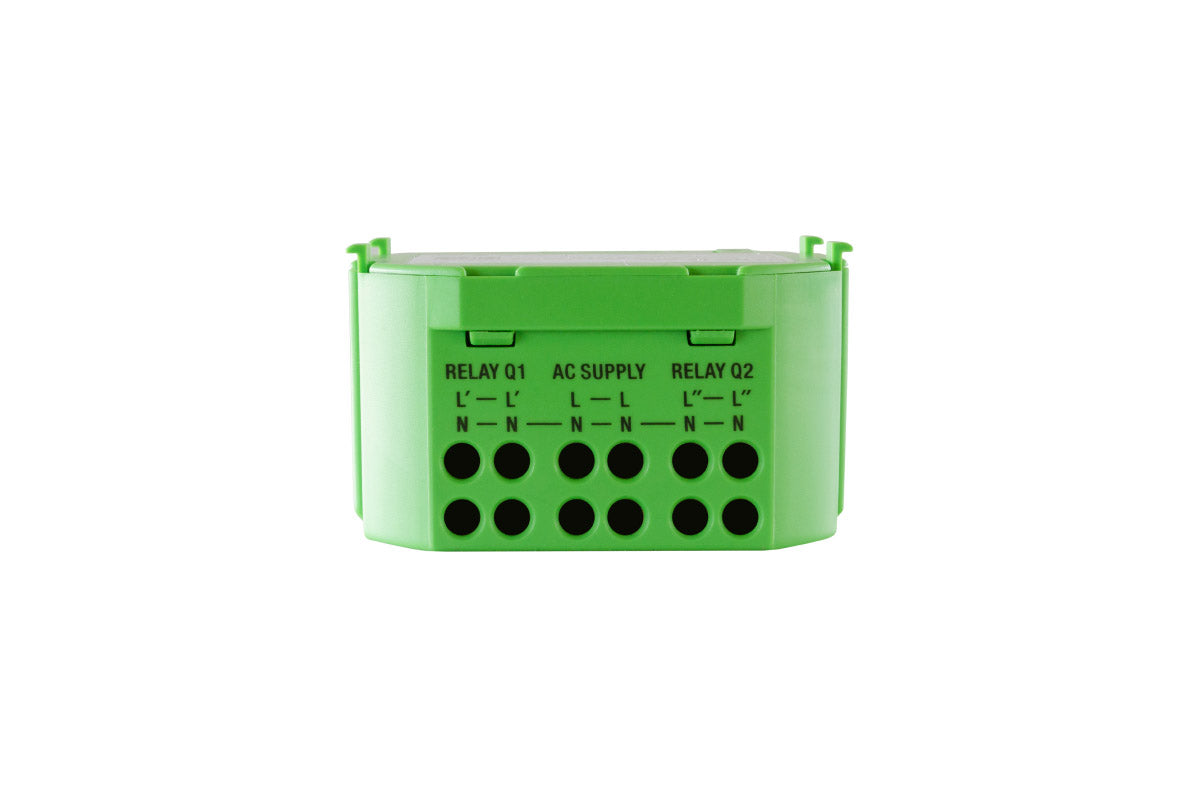

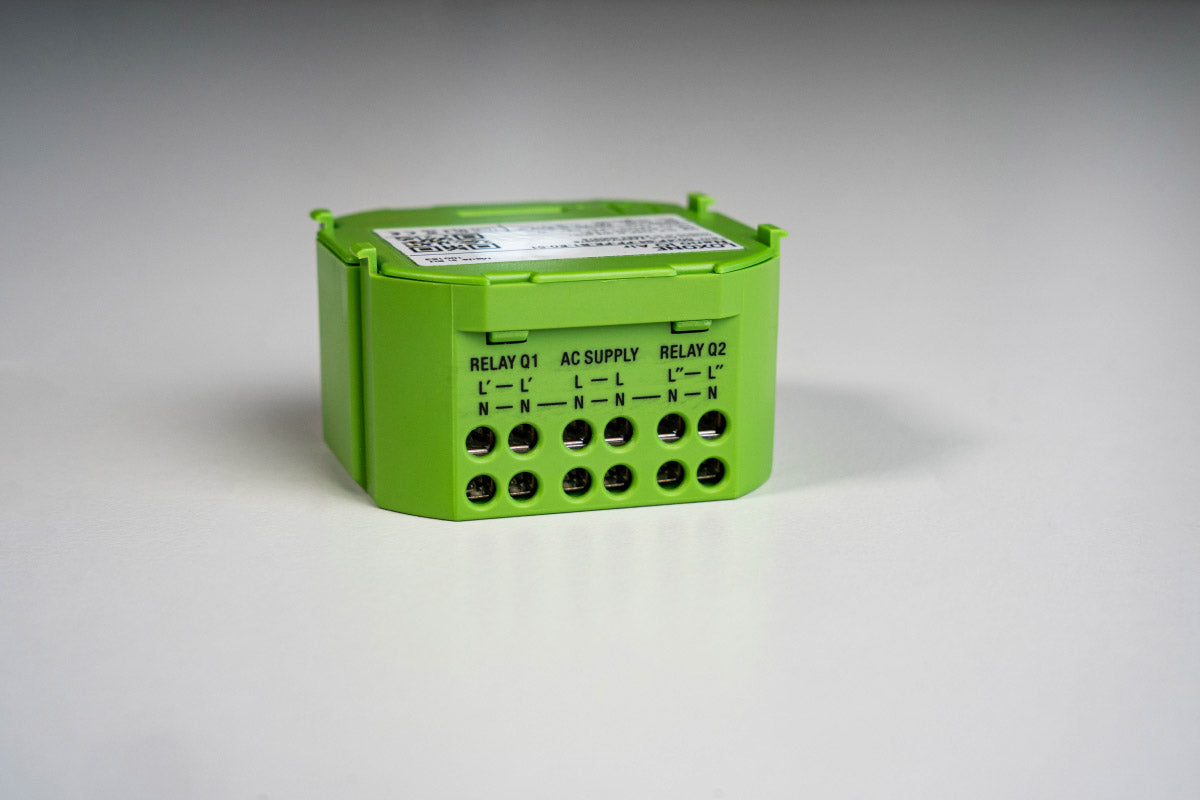

Nano IO Air

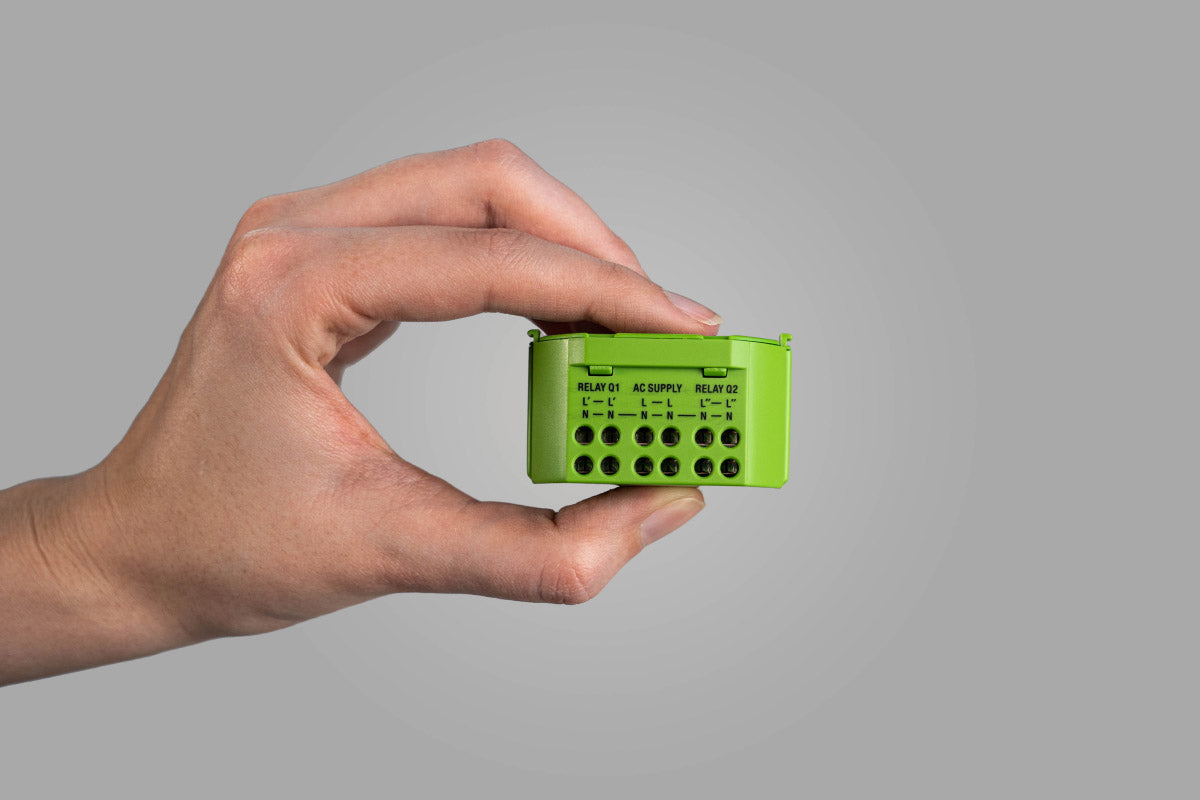

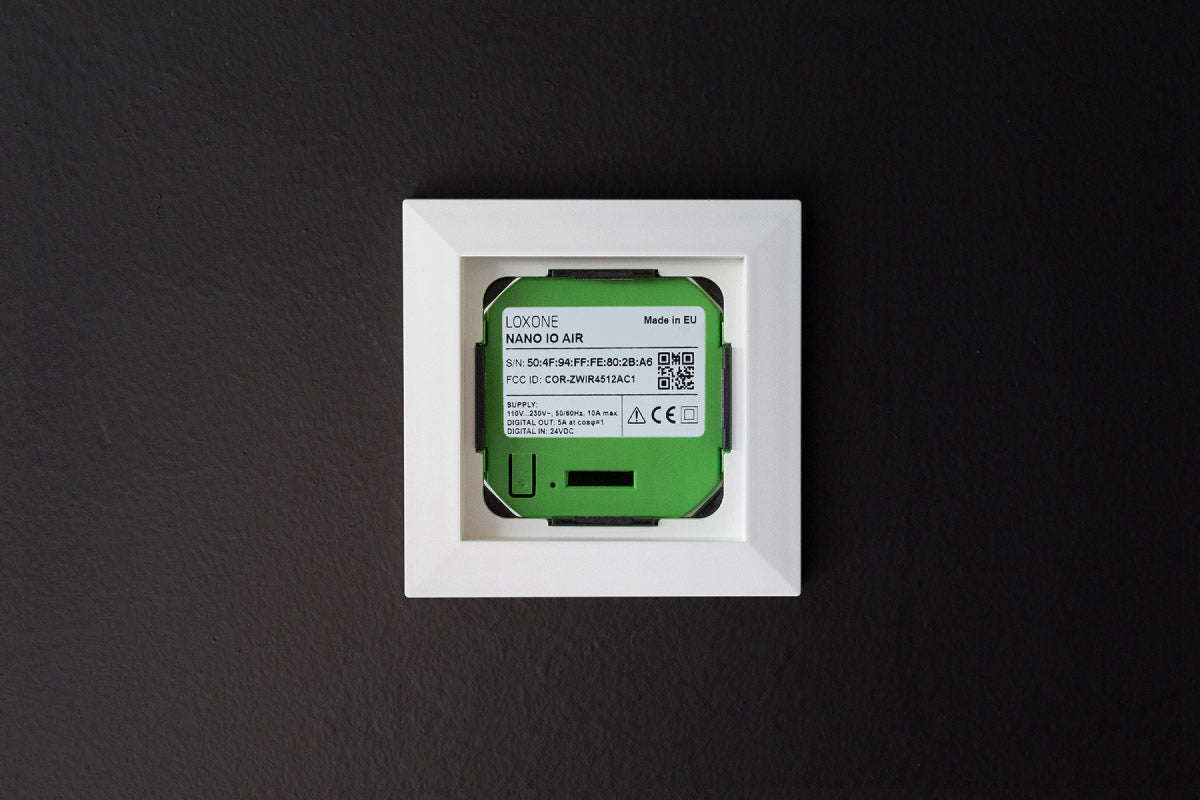

Das Nano IO Air (Art. 100153) von Loxone wurde speziell für Nachrüstprojekte (Retrofit) entwickelt. Dank seiner kompakten Abmessungen und der Kommunikation über Loxone Air lässt es sich unkompliziert in Unterputzdosen oder Verbindungsdosen integrieren – ganz ohne bauliche Eingriffe in die bestehende Installation.

Mit 2 Relaisausgängen und 6 Digitaleingängen ermöglicht das Nano IO Air die einfache Einbindung von Beleuchtung, Beschattungsanlagen und anderen elektrischen Lasten in das Smart-Home-System. Als optionales Zubehör sind Touch, Touch Pure oder NFC Code Touch für Nano mit Clip erhältlich.

Hauptmerkmale

• Ideal zur Nachrüstung von Beschattung, Beleuchtung und anderen Verbrauchern in Unterputz- oder Verbindungsdosen
• 2 digitale Ausgänge (Relais) zur Schaltung der Versorgungsspannung, 5A bei cosφ=1
• 6 Digitaleingänge mit 24VDC-Logik (Logik 0: 0–5VDC, Logik 1: 7–24VDC), Eingangswiderstand 31kΩ
• Drahtlose Kommunikation via Loxone Air auf 868MHz (SRD-Band Europa, 4 Kanäle) und 915MHz (ISM-Band Region 2, 10 Kanäle), max. Leistung 15,1mW e.r.p. bzw. 13,2mW, interne Antenne
• Flexible Spannungsversorgung: 110–230VAC 50/60Hz oder 20–26VDC
• Geringer Energieverbrauch: typisch 0,5W (mit NFC Code Touch für Nano) bei 230VAC, typisch 0,4W bei 24VDC
• Optionales Zubehör: Touch, Touch Pure oder NFC Code Touch für Nano, erhältlich mit Clip
• Farbe Grün RAL 6018, matte Oberfläche
• Schutzart IP20
• Zertifizierungen CE und UKCA

Technische Daten

• Spannungsversorgung: 110–230VAC, 50/60Hz oder 20–26VDC
• Leistungsaufnahme: typisch 0,5W / max. 1,2W (mit NFC Code Touch für Nano) bei 230VAC; typisch 0,4W / max. 1W bei 24VDC
• Max. Einschaltstrom: 15A
• Eingänge: 6 Digitaleingänge 24VDC; 24VDC-Ausgang max. 1W
• Ausgänge: 2 digitale Ausgänge (Schaltung der Versorgungsspannung), 5A bei cosφ=1
• Verlustleistung bei Volllast: 2,6W
• Betriebstemperatur: 0–35°C
• Luftfeuchtigkeit: max. 95% r.F. (nicht kondensierend)
• Funkfrequenz: 868MHz / 915MHz, interne Antenne
• Leiterquerschnitt – Versorgung & Relaisausgänge: 1–2,5mm² / AWG17–13; Abisolierlänge 6mm
• Leiterquerschnitt – Digitaleingänge: 0,14–1mm² / AWG26–17; Abisolierlänge 3,5mm; max. Kabellänge 3m
• Temperaturbeständigkeit der Leiter: min. 70°C
• Produktabmessungen: 53×52×29mm (L×B×H)
• Nettogewicht: 56g | Gesamtgewicht: 79g
• Verpackungsmaße: 88×95×33mm
• Schutzart: IP20
• Farbe: Grün RAL 6018, matte Oberfläche

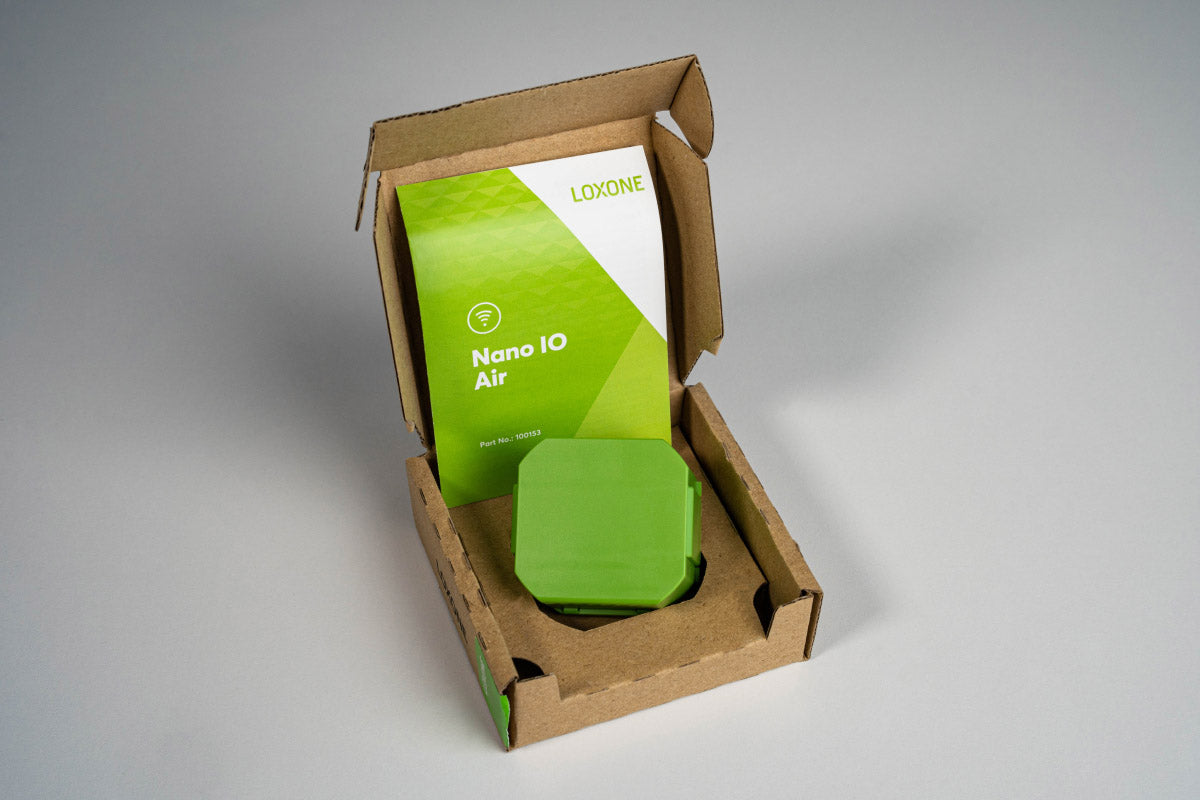

Packungsinhalt

• 1x Nano IO Air
