LOXONE

RGBW 24V Dimmer

RGBW 24V Dimmer

Art. 100125

€92,03 EUR
€92,03 EUR
Sale Ausverkauft

Technologie

Der Loxone RGBW 24V Dimmer wurde speziell für den dezentralen Einsatz entwickelt und ermöglicht die einfache Realisierung einzigartiger Lichtszenarien mit Niedervolt-LED-Streifen. Mit vier unabhängigen PWM-Ausgängen unterstützt er die Ansteuerung von RGB- und RGBW-Farblichtern oder kann als vier einzelne Kanäle betrieben werden – nahtlos integriert in das Loxone Smart Home.

Erhältlich als RGBW 24V Dimmer Air (Funk) und RGBW 24V Dimmer Tree (kabelgebunden über Loxone Tree) für maximale Installationsflexibilität.

Hauptmerkmale

  • 4 unabhängige PWM-Ausgänge (max. 2,1 A pro Kanal)
  • Versorgungsspannung: 12 … 28 VDC
  • Maximale Leistung: 100 W bei 12 V / 200 W bei 24 V
  • Geeignet für RGB- oder RGBW-Farblichtsteuerung oder als 4 Einzelkanäle mit je 50 W (24 VDC)
  • Maximale Kabellänge bis zur LED: 30 m
  • PWM-Frequenz: 123 Hz
  • Hutschienenmontage (EN 50022, 35 mm), 2 Teilungseinheiten
  • Schutzart IP20
  • Betriebstemperatur: -40 … 55 °C
  • Farbe: Schwarz (RAL 9005), matte Oberfläche

Unterschiede zwischen den Varianten

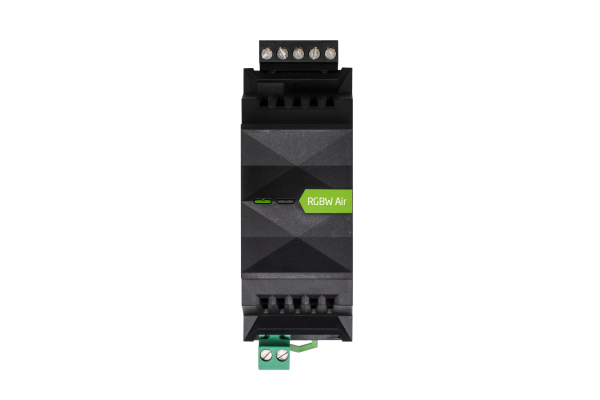

  • RGBW 24V Dimmer Air (Art. 100125): Drahtlose Kommunikation über Loxone Air bei 868 MHz (Europa) / 915 MHz (Region 2); kein Busverkabelung erforderlich.

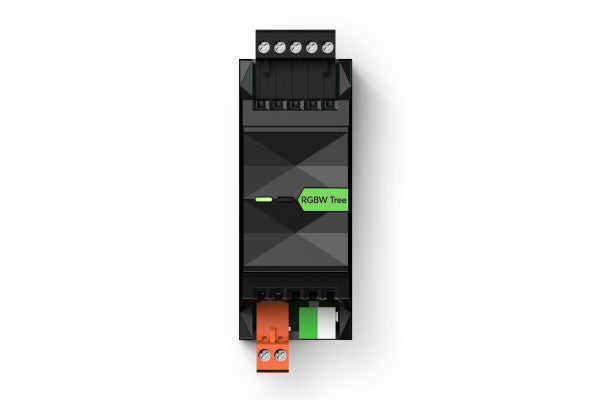

  • RGBW 24V Dimmer Tree (Art. 100239): Kabelgebundene Anbindung über Loxone Tree an den Miniserver oder die Tree Extension; ideal für Festinstallationen mit strukturierter Verkabelung.

Technische Daten

  • Versorgungsspannung: 12 … 28 VDC
  • Eigenverbrauch: typisch 0,066 W, max. 0,163 W
  • Verlustleistung bei Maximalast: 3 W
  • Leiterquerschnitt (Versorgung und Ausgänge): 0,75 … 2,5 mm² / AWG 18 … 13
  • Leiterquerschnitt Loxone Tree (nur Tree-Variante): 0,25 … 0,8 mm² / AWG 23 … 18
  • Abisolierlänge (Versorgung und Ausgänge): 6 … 7,5 mm
  • Anzugsmoment (Versorgung und Ausgänge): 0,5 … 0,6 N·m
  • Luftfeuchtigkeit: max. 95 % rF (nicht kondensierend)
  • Nettogewicht: 67 g; Gesamtgewicht: 87 g
  • Produktabmessungen: 88 x 35,4 x 57 mm (L x B x H)
  • Verpackungsmaße: 121 x 38 x 62 mm

Lieferumfang

  • 1x RGBW 24V Dimmer Air bzw. Tree (je nach gewählter Variante)
  • 1x Folder

Downloads

RGBW 24V Dimmer Air
RGBW 24V Dimmer Tree
