LOXONE

5A Stromwandler (3 Stk.)

5A Stromwandler (3 Stk.)

Art. 100679

€119,00 EUR
€119,00 EUR
Sale Ausverkauft

Variante

Set aus drei aufklappbaren Split-Core-Stromwandlern, entwickelt für den Einsatz mit dem LOXONE Energy Meter für 1&5A Stromwandler Tree. Dank ihrer zweiteiligen Bauweise lassen sie sich einfach um einzelne Phasen legen, ohne den Stromkreis unterbrechen zu müssen – ideal für gewerbliche und industrielle Installationen.

Hauptmerkmale

  • 3er-Set Split-Core-Stromwandler (CT)
  • Nennsekundärstrom: 5 A
  • Genauigkeitsklasse: 0,5
  • Farbkodiertes Kabel (2 m; nicht kürzbar), Querschnitt 1,5 mm² / AWG 16
  • Integrierte Kabelbinderhalterung
  • Eindeutige Richtungsmarkierung
  • Betriebsfrequenz: 50/60 Hz
  • Linearer Messbereich: 5 … 120 % des Nennprimärstroms
  • Netzfrequenz-Prüfspannung: 4.000 V / 10 s, 1 mA
  • Isolationswiderstand: 100 MOhm @ 500 VDC
  • Flammschutzklasse Gehäuse: UL 94-V0
  • Betriebstemperatur: -40 … 70 °C / Lagertemperatur: -40 … 85 °C
  • Luftfeuchtigkeit: max. 85 % rF (nicht kondensierend)
  • Schutzart: IP40
  • Zertifizierungen: CE; US Only: UL E341727

Unterschiede zwischen den Varianten

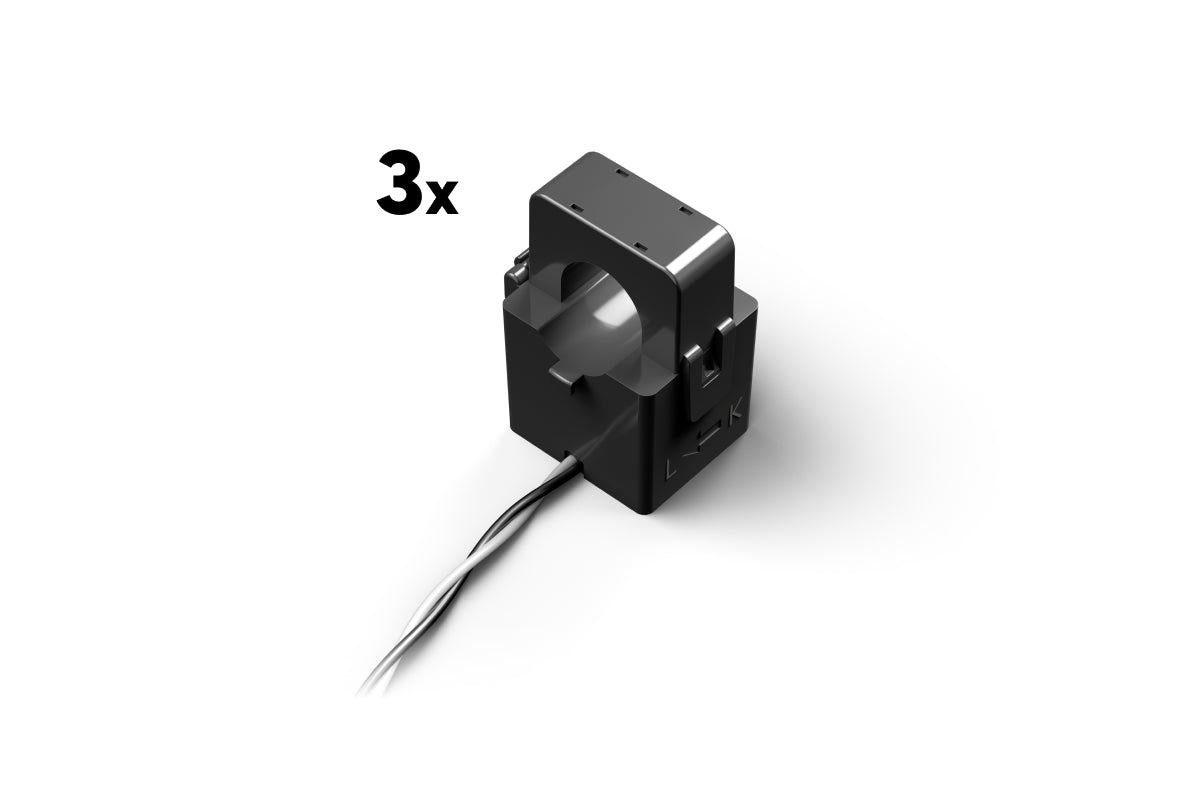

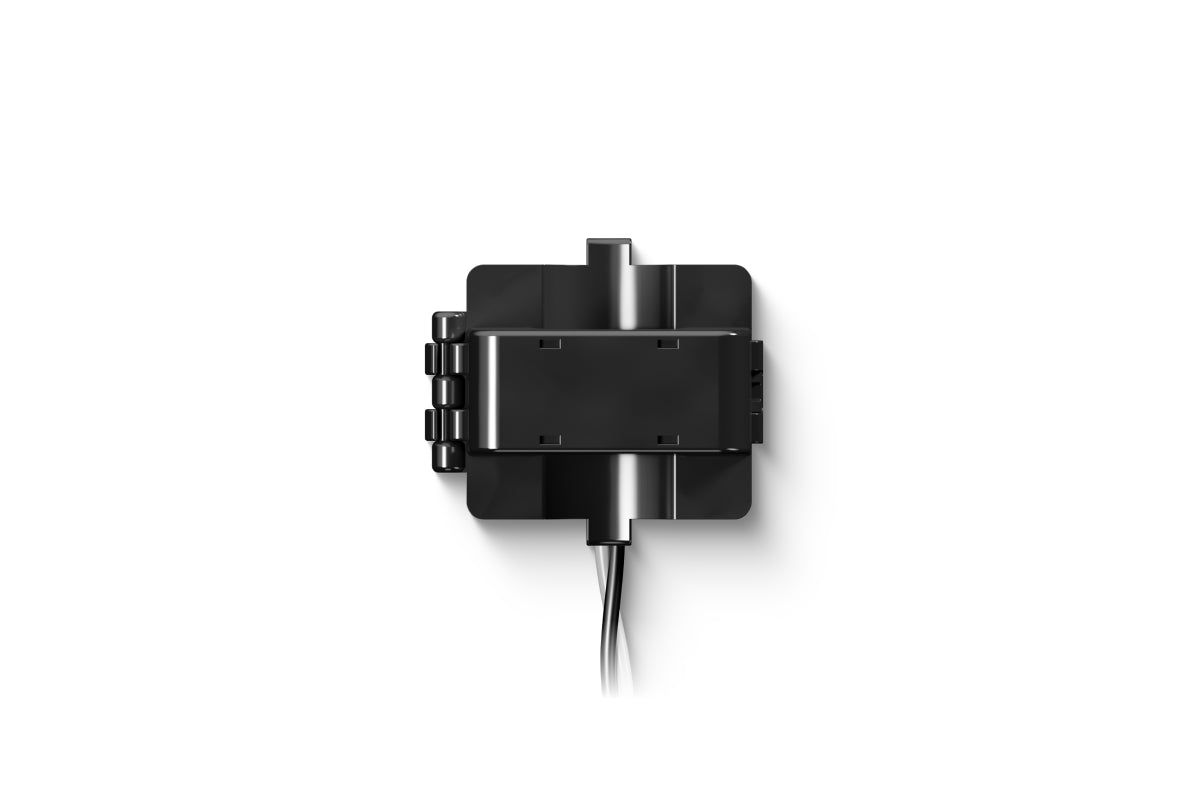

  • 5A Stromwandler 200A 24mm (3 Stk.) – Art.-Nr. 100679: Nennprimärstrom 200 A, Öffnung 24 mm, Nennlast 1 VA, Übersetzungsfehler ±1,0 %, Phasenfehler ≤60', Nettogewicht 905 g

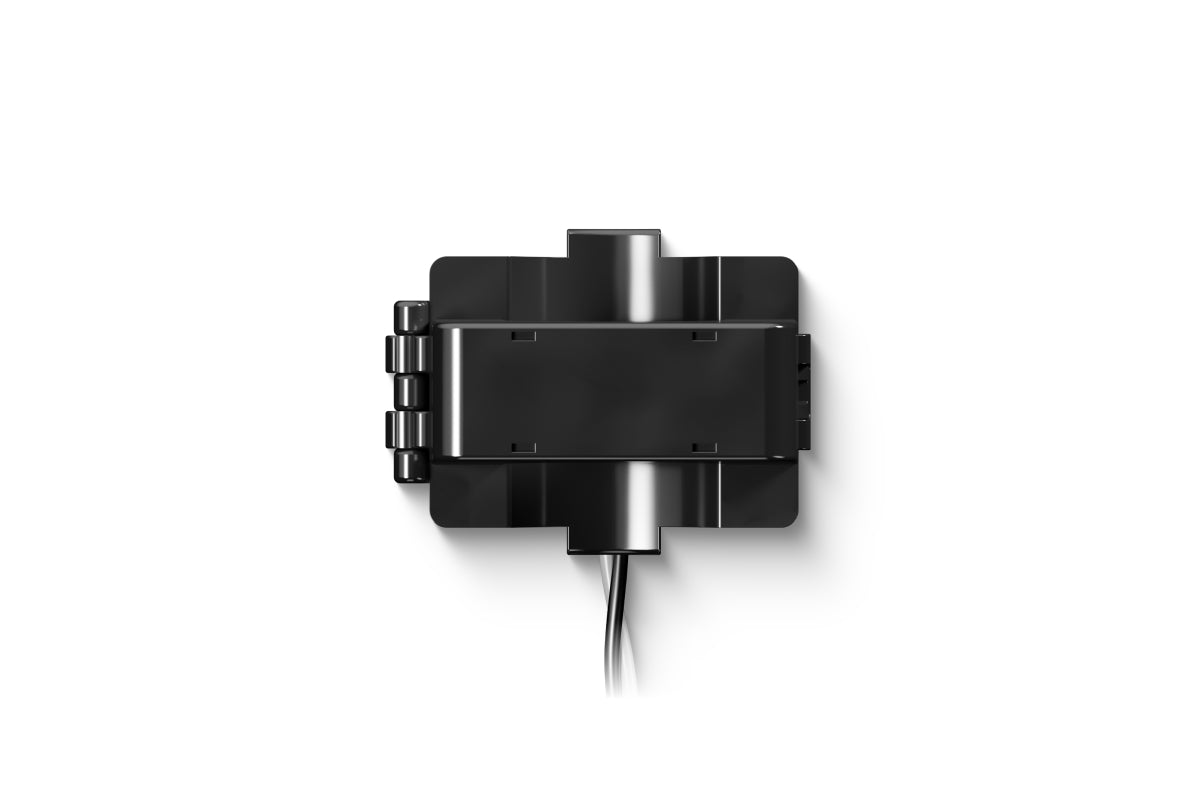

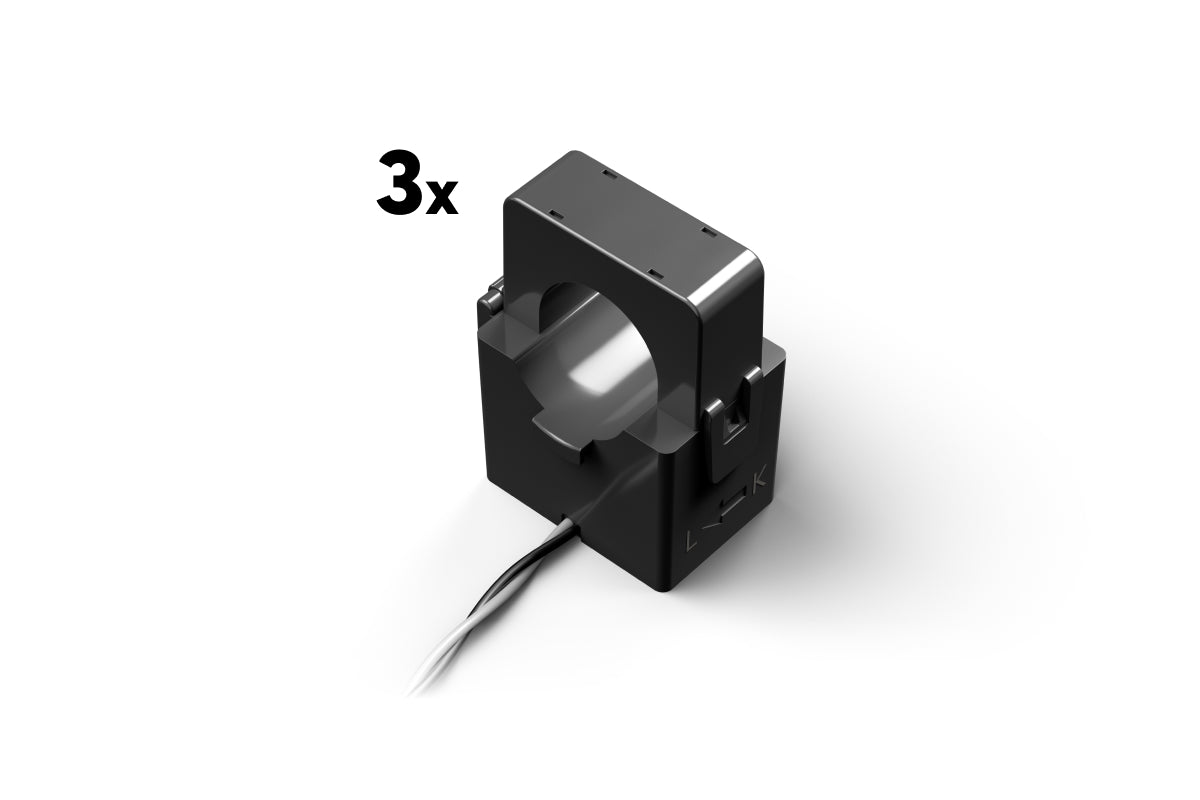

  • 5A Stromwandler 400A 35mm (3 Stk.) – Art.-Nr. 100678: Nennprimärstrom 400 A, Öffnung 35 mm, Nennlast 2,5 VA, Übersetzungsfehler ±0,5 %, Phasenfehler 30', Nettogewicht 1,28 kg

Gemeinsame technische Daten

  • Nennsekundärstrom: 5 A
  • Genauigkeitsklasse: 0,5
  • Frequenz: 50/60 Hz
  • Linearer Messbereich: 5 … 120 % des Nennprimärstroms
  • Prüfspannung: 4.000 V / 10 s, 1 mA
  • Isolationswiderstand: 100 MOhm @ 500 VDC
  • Flammschutzklasse: UL 94-V0
  • Temperatur: -40 … 70 °C (Betrieb); -40 … 85 °C (Lagerung)
  • Luftfeuchtigkeit: max. 85 % rF (nicht kondensierend)
  • Schutzart: IP40
  • Atmosphärendruck: 70 … 106 kPa
  • Sekundärkabel: 1,5 mm² / AWG 16, 2 m, verzinnte Aderenden (5 … 10 mm)

Lieferumfang

  • 1x Set mit 3 Split-Core-Stromwandlern (je nach gewählter Variante)
  • 1x Folder
