Tree Kabel (200m)

Das Loxone Tree Kabel wurde speziell für die Verbindung aller Tree-Systemkomponenten entwickelt – von Bewegungsmeldern über Aktoren bis hin zu LED-Spots. Dank seines mehrschichtigen Aufbaus übernimmt ein einziges Kabel sowohl die Datenleitungen (24V) als auch die Gleichstromversorgung, was Planung und Verlegung deutlich vereinfacht.

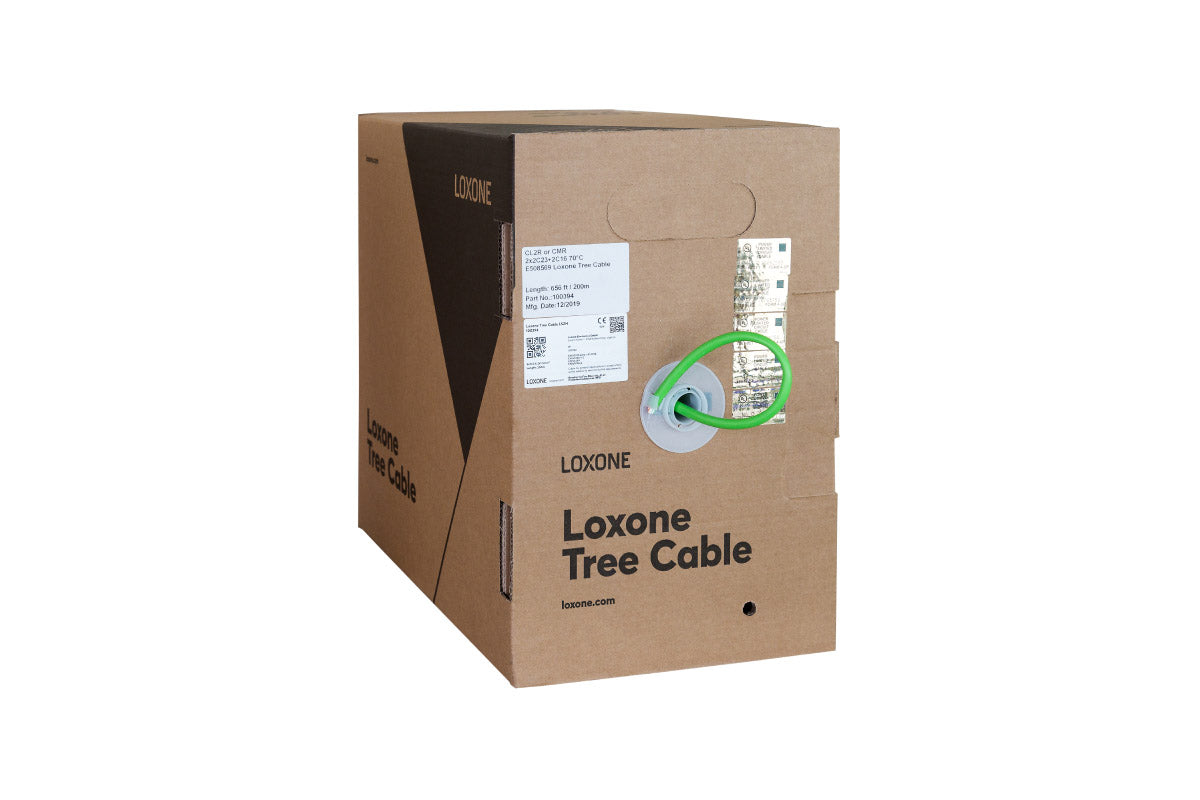

Die 200-m-Einheit wird in einem praktischen Karton mit Wickelsystem geliefert, das ein Verdrehen beim Abwickeln verhindert und die Arbeit auf der Baustelle effizienter gestaltet. Die präzise Farbcodierung und die metrische Beschriftung erleichtern die Zuordnung der Adern und die Längenmessung während der Installation.

Hauptmerkmale

• Universell einsetzbar für alle Loxone Tree-Produkte
• Kartonverpackung mit Wickelsystem gegen Verdrehung beim Abrollen

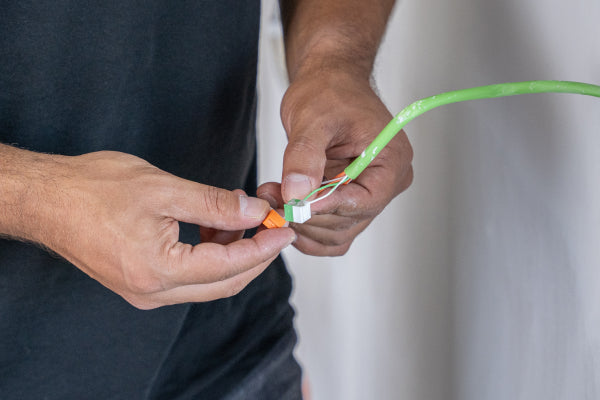

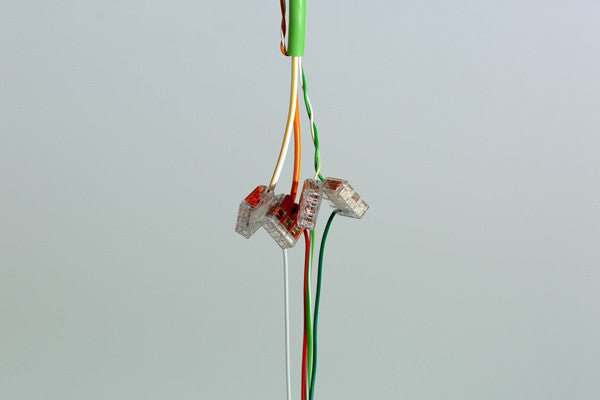

• Einfaches Abisolieren und Anschließen dank Versorgungsleitung 2x1,5 mm² und Datenleitungen 2x2x0,8 mm
• Robuste Konstruktion für zuverlässige Verbindungen ohne Adernbruch

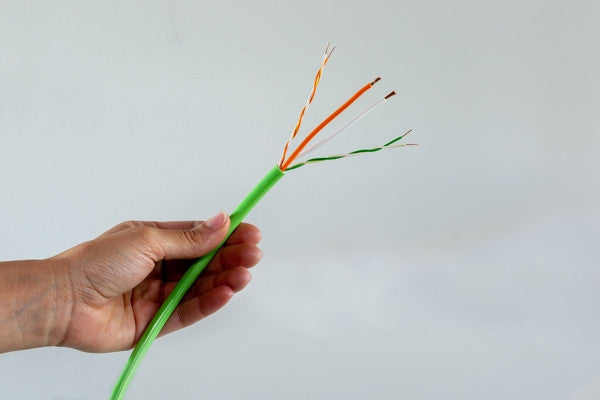

• Präzise Farbkodierung zur sofortigen Identifikation der Leiter
• Exakte metrische Beschriftung für eine genaue Längenmessung bei der Verlegung

Technische Daten

• Nennspannung Datenadern (2x2x0,8 mm): max. 25 VDC
• Nennspannung Versorgungsadern (2x1,5 mm²): 230 VAC
• Prüfspannung: 5500 VAC
• CPR-Klasse: Eca
• Betriebstemperatur (bewegt): -15 … 70 °C
• Betriebstemperatur (fest verlegt): -30 … 80 °C

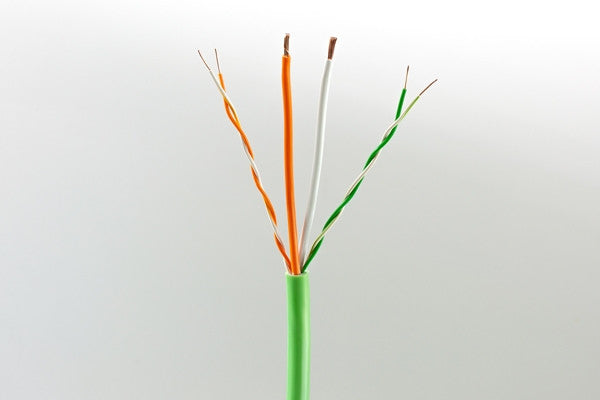

• Tree-Datenadern (2 Stück): 0,8 mm Ø (0,5 mm² / AWG21), massiver Kupferleiter, verdrilltes Paar, Farben: grün, grün-weiß
• Versorgungsadern für Niedrigleistungsgeräte (2 Stück): 0,8 mm Ø (0,5 mm² / AWG21), massiver Kupferleiter, verdrilltes Paar, Farben: orange, orange-weiß
• Versorgungsadern für Hochleistungsgeräte (2 Stück): 1,5 mm² / AWG16, feindrähtiger Kupferleiter (28x0,245 mm Ø), Farben: orange, weiß-orange
• Metrische Beschriftung: ja
• Kupfergehalt: 50 kg/km
• Mantelfarbe: Grün RAL 6018
• Mantelmaterial: PVC, matte Oberfläche
• Kabeldurchmesser: 7,5 mm / 0,30 Zoll
• Verpackungsinhalt: 200 m / 656 ft
• Nettogewicht: 19 kg / 41,9 lb
• Gesamtgewicht (mit Verpackung): 19,7 kg / 43,4 lb
• Verpackungsmaße: 495 x 270 x 495 mm
• Schutzart: IP20
• Zertifizierungen: CE, UL CL2, 2x2C21+2C16, UL File No. E508569

Lieferumfang

• 1x Tree Kabel (200 m)
