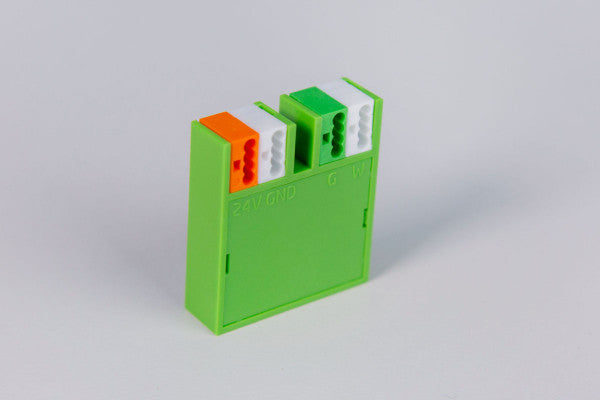

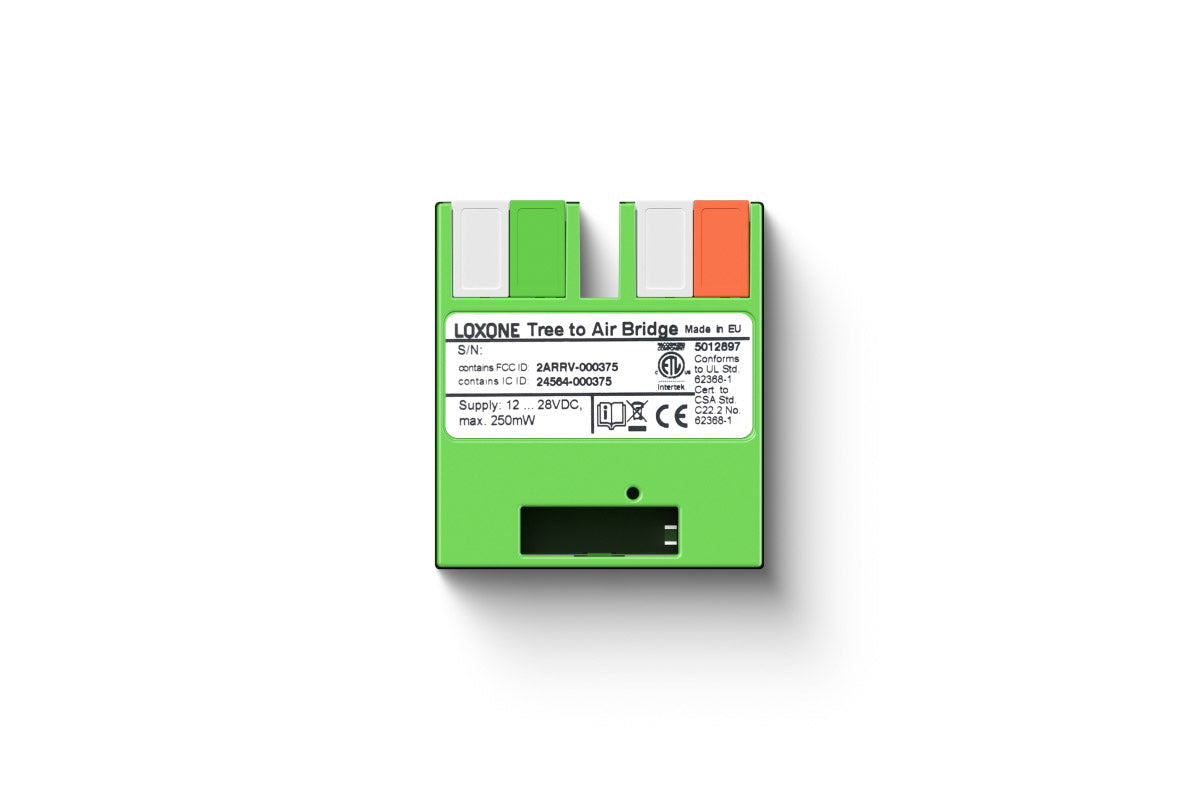

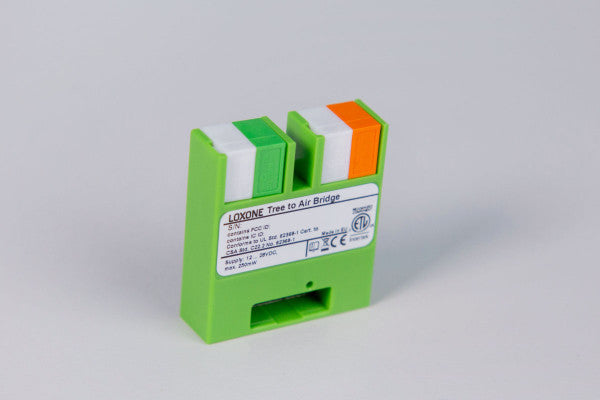

Tree to Air Bridge
Tree to Air Bridge
Art. 100451
Verfügbarkeit für Abholungen konnte nicht geladen werden
Die Tree to Air Bridge (Art. 100451) ist das Loxone-Modul, das die Integration einer Vielzahl von Geräten mit LOXONE-Air-Funktechnologie in die Hausinstallation ermöglicht oder die Funkabdeckung von LOXONE Air auf weiter entfernte Gebäudebereiche ausdehnt. Die Anbindung ans System erfolgt über die bewährte Tree-Schnittstelle, was eine zuverlässige und einfache Einbindung gewährleistet.

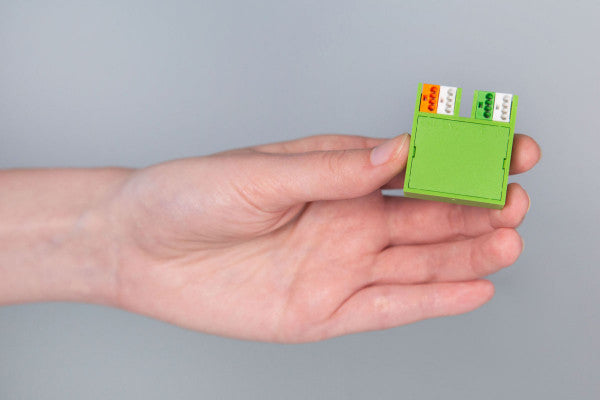

Dank seiner kompakten Abmessungen und flexiblen Einsatzmöglichkeiten lässt sich die Tree to Air Bridge dezentral – beispielsweise direkt in einer Unterputzdose oder an jedem beliebigen Punkt des Tree-Busses – installieren, ohne dass ein eigener Verteilerkasten erforderlich ist.
Hauptmerkmale
- Dezentrale Installation, z. B. in jeder handelsüblichen Unterputzdose
- Flexible Montage an jedem beliebigen Ast der Tree-Infrastruktur
- Unterstützt bis zu 128 LOXONE-Air-Geräte gleichzeitig
- Integrierte Air-Antenne direkt im Gerät
Technische Daten
- Versorgungsspannung: 12 … 28 VDC
- Leistungsaufnahme: typ. 0,17 W, max. 0,25 W
- Verlustleistung bei Maximallast: max. 0,25 W
- Tree-Schnittstelle: Verbindung mit Miniserver / Tree Extension
- LOXONE Air Funkfrequenz: 868 MHz (SRD-Band Europa), 4 Kanäle verfügbar, max. Leistung 15,1 mW e.r.p.; 915 MHz (ISM-Band Region 2), 10 Kanäle verfügbar, max. Leistung 13,2 mW
- Anschlussquerschnitt: 0,25 … 0,8 mm² / AWG 23 … 18
- Abisolierlänge: 5 mm / 0,2 Zoll
- Temperaturbeständigkeit der Klemmen: -40 … 105°C / -40 … 221°F
- Betriebstemperatur: -40 … 70°C / -40 … 158°F
- Luftfeuchtigkeit: max. 95 % r.F. (nicht kondensierend)
- Farbe: Grün RAL 6018, matte Oberfläche
- Nettogewicht: 63 g; Gesamtgewicht: 74 g
- Geräteabmessungen: 38,3 x 34,3 x 10,5 mm / 1,50 x 1,35 x 0,41 Zoll (L x B x H)
- Verpackungsmaße: 79 x 79 x 41 mm / 3,11 x 3,11 x 1,61 Zoll (L x B x H)
- Schutzklasse: IP20
- Zertifizierungen: CE, ETL (Intertek), UKCA
Packungsinhalt
- 1x Tree to Air Bridge
- 1x Informationsfolder
