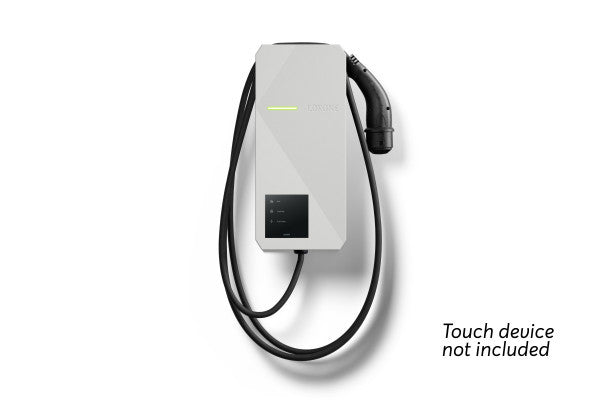

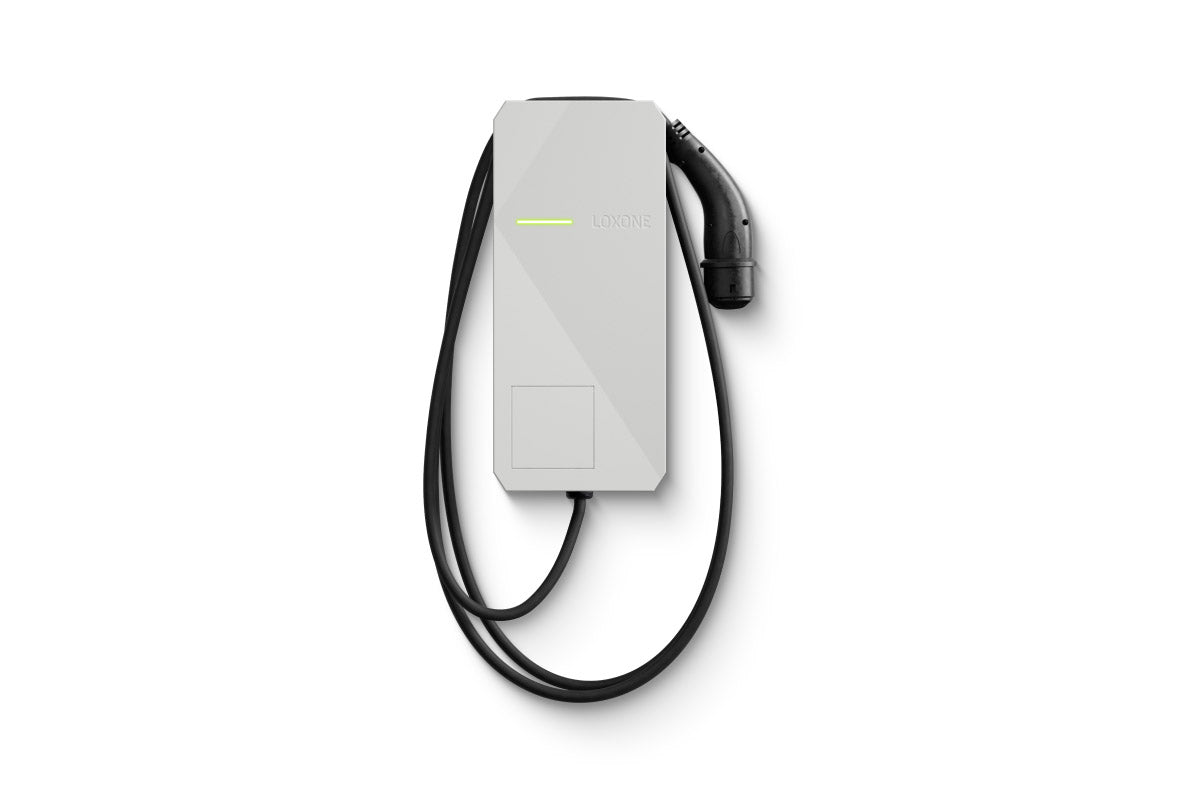

Wallbox 22kW 32A Tree

Die Loxone Wallbox 22kW 32A Tree ist eine leistungsstarke Ladestation für Elektrofahrzeuge, die eine dynamische Wechselstromladung mit einer einstellbaren Leistung von 4,1 kW bis 22 kW (dreiphasig, 32 A) ermöglicht. Über die robuste Tree-Schnittstelle lässt sie sich direkt mit dem Loxone Miniserver oder einer Tree Extension verbinden und fügt sich so nahtlos in das Loxone Smart-Home-System ein.

Der integrierte Loxone Tree Dreiphasige Energiezähler (100567) ist ab Werk MID-konform eingebaut und vereinfacht die Installation erheblich, da kein separates Messgerät erforderlich ist.

Hauptmerkmale

• Schnelles und wirtschaftliches Laden: bis zu 22 kW Wechselstrom dreiphasig für maximale Ladegeschwindigkeit
• Integrierter dreiphasiger Tree-Energiezähler: einfache Installation ohne zusätzliche externe Zähler
• Kostenloses Laden mit Photovoltaik: überschüssige PV-Energie wird effizient zum Laden des Fahrzeugs genutzt
• Spot-Markt-Laden (PUN): günstiges Laden auch ohne PV-Anlage – ideal für variable Stromtarife
• Einfache Bedienung: Steuerung über die Loxone App, erweiterbar mit Touch Pure Flex oder NFC Code Touch
• Nutzeridentifikation und Abrechnung per NFC
• Optimal für Fuhrparks: Anlagen- und Gebäudeschutz durch intelligente Lastverteilung
• Bis zu 5 individuell konfigurierbare Lademodi
• OCPP 1.6 und 2.0.1 kompatibel (NFC Code Touch erforderlich)
• MID-konformer Zähler bereits ab Werk integriert (Klasse B EN 50470 / Klasse 1 IEC 62053 / Klasse 0,5 ANSI C12.1)

Technische Daten

• Nennspannung (AC): 3 x 230/400 V, 50 Hz
• Strom: 3 x 32 A
• Hilfsspannung (DC): 18–24 V, max. 120 mA
• Eigenverbrauch Standby (AC): 0,4 W | Laden: 3 W
• Gesamtverlustleistung: 6,9 W (beim Laden mit 32 A/Phase)
• Maximale Ladeleistung: 22 kW (dreiphasig 32 A), einstellbar von 4,1 kW bis 22 kW
• Lademodus: Modus 3 (IEC 61851-1)
• Fehlerstromüberwachung: intern, RDC-MD, DC 6 mA (IEC 62955)
• Ladekabel: Typ 2 Stecker (IEC 62196), 5 m, 5 x 4 mm² + 1 x 0,5 mm²
• Loxone Tree Schnittstelle: Verbindung mit Miniserver / Tree Extension
• Modbus RTU: max. 1 Gerät, max. 3 m Leitungslänge, einstellbare Baudrate und Parität, Datentypen 16 und 32 Bit, min. Polling-Zyklus 0,1 s / 1 s
• Umgebungstemperatur: -20 … 50 °C
• Luftfeuchtigkeit: max. 95 % RH (nicht kondensierend)
• Schutzart: IP44 (IEC 60529), IK08 (IEC 62262)

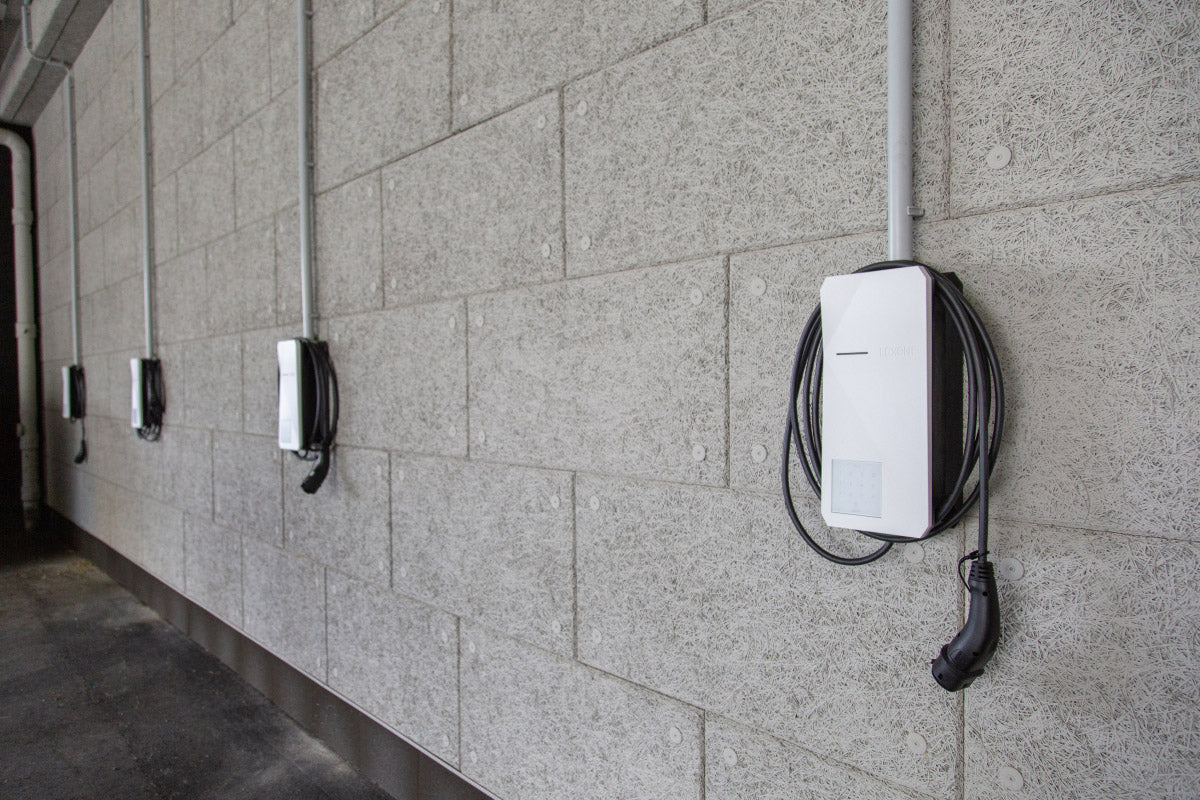

• Montage: ortsfest, Wandmontage oder Ladesäule, senkrecht
• Empfohlene Montagehöhe: Kabelaustritt 132 cm, Oberkante 165 cm
• Maximale Aufstellhöhe: 2000 m ü. M.
• Farben: Gehäuse RAL 9005, Dekorblende RAL 9003, matte Oberfläche
• Nettogewicht: 4,4 kg | Gesamtgewicht: 5,9 kg
• Abmessungen: 430 x 190 x 130 mm (H x B x T)
• Normen: CE (LVD 2014/35/EU, EMCD 2014/30/EU), IEC 61851-1, IEC 61851-22
• Hinweis: Vor jeder Wallbox muss ein 30-mA-FI-Schutzschalter Typ A vorgeschaltet werden.

Lieferumfang

• 1x Wallbox 22kW 32A Tree
• 1x Energy Meter 3-Phase Tree
• 1x Blindabdeckung für den Einbau im Deckelbereich
• 1x Dekorblende
• 1x Transparente Abdeckung
• 1x Gehäuse
• 1x Montagebügel
• 2x Schrauben 6x28 mm
• 6x Schrauben 4x12 mm
• 2x Schrauben 2,5x10 mm
• 1x Ladekabel 5 m
• 1x Montageanleitung
• 1x Produktbroschüre
