LOXONE
AI Extension
AI Extension
SKU 100471
Impossibile caricare la disponibilità di ritiro

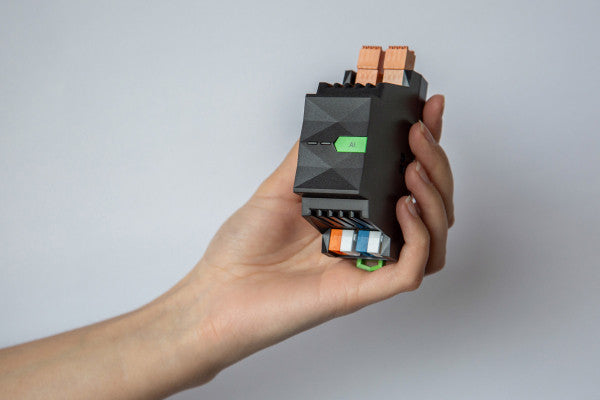

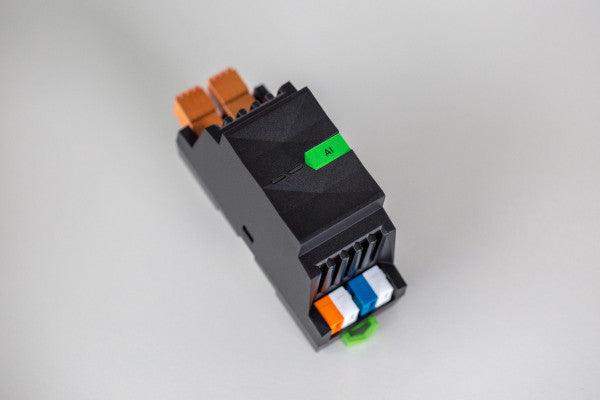

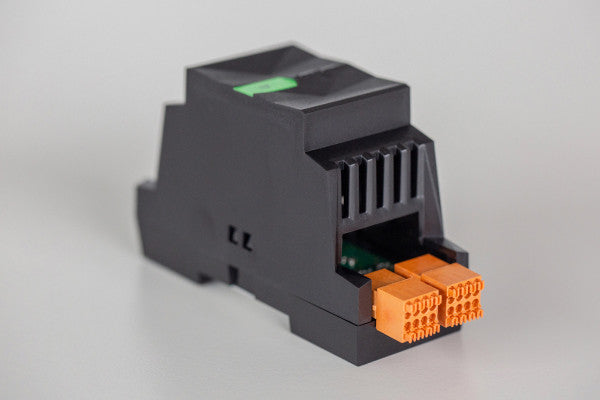

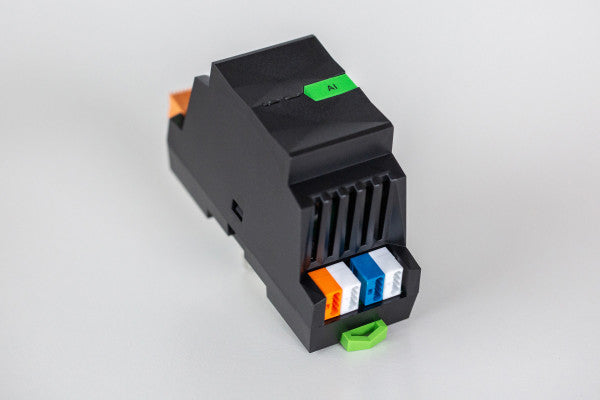

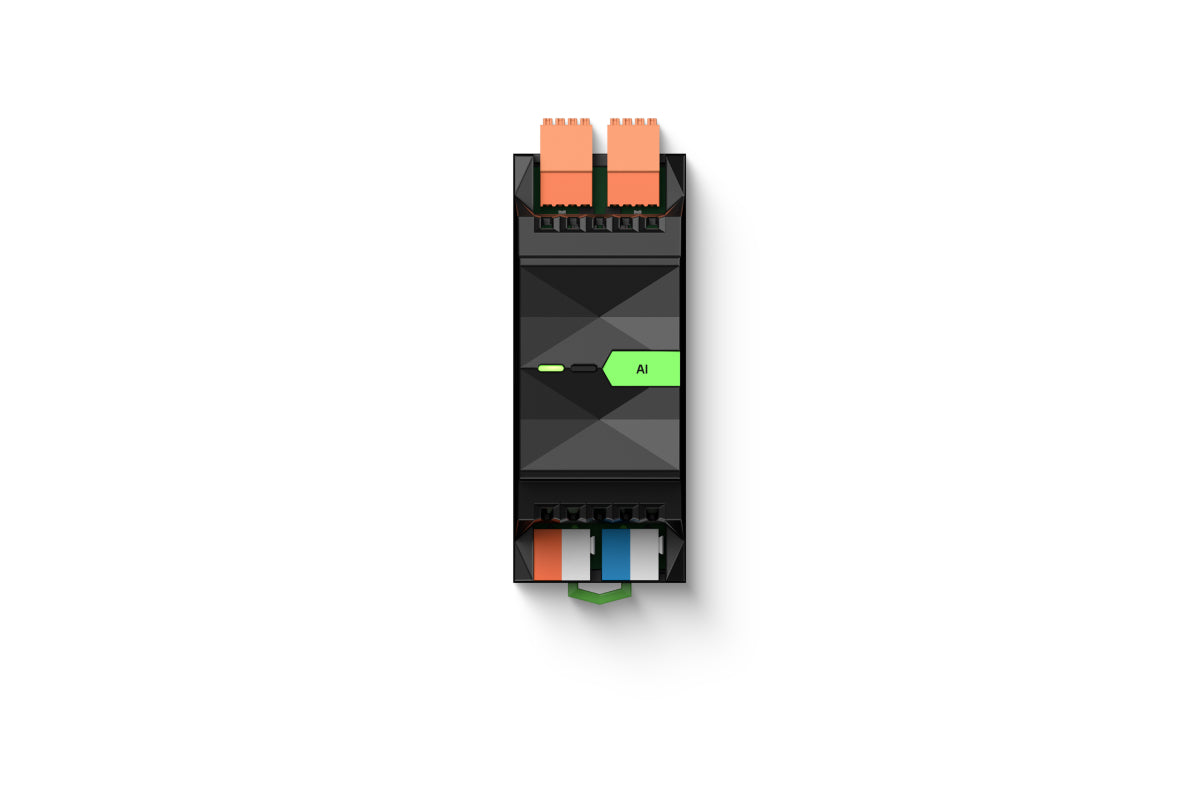

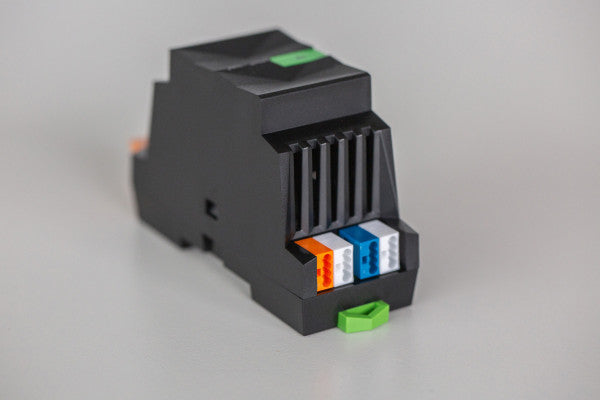

La Loxone AI Extension (Art. 100471) è il modulo di espansione progettato per ampliare il sistema Loxone con 8 ingressi analogici di alta precisione. Grazie alla combinazione di ingressi per segnali di tensione differenziale e ingressi per segnali di corrente passivi, questo modulo è in grado di interfacciarsi con un'ampia gamma di sensori industriali: sonde di temperatura, sensori di luminosità, flussimetri, trasmettitori di pressione e molto altro ancora.
Sviluppato espressamente per applicazioni industriali, il modulo si collega al Miniserver tramite LOXONE Link e si monta comodamente su guida DIN standard da 35 mm. La sua robustezza e la resistenza a temperature comprese tra -40 e 70 °C lo rendono adatto anche ad ambienti gravosi.
Principali caratteristiche
- Progettato specificatamente per l'impiego in contesti industriali
- 4 ingressi analogici per segnali di tensione in corrente continua (differenziale), range: -25 … 0 … 25 V, risoluzione: 0,02 V, resistenza di ingresso: 2,3 MOhm
- Utilizzo alternativo degli ingressi 1–4 come ingressi digitali: Logica 0: 0 … 0,5 V; Indefinito: 0,6 … 1,5 V; Logica 1: 1,6 … 28 V
- 4 ingressi analogici per segnali di corrente in corrente continua (passivi), range: -30 … 0 … 30 mA, risoluzione: 0,05 mA, resistenza di ingresso: 105 Ohm
- Compatibile con segnali standard 0–10 V e 0/4–20 mA
- Collegamento al Miniserver tramite LOXONE Link
- Adatto all'integrazione di qualsiasi tipologia di sensore analogico
- Montaggio su guida DIN secondo EN 50022, 35 mm (2 unità modulari)
- Colore: Nero RAL 9005, finitura opaca
Dati tecnici
- Tensione di alimentazione: 9 … 28 V CC
- Consumo tipico: 0,10 W; perdita di potenza al carico massimo: 0,58 W
- Ingressi 1–4 (tensione): range -25 … 25 V, risoluzione 0,02 V, Ri 2,3 MOhm
- Ingressi 5–8 (corrente): range -30 … 30 mA, risoluzione 0,05 mA, Ri 105 Ohm
- Interfaccia: LOXONE Link
- Temperatura di esercizio: -40 … 70 °C / -40 … 158 °F
- Umidità: max. 95 % UR (senza condensa)
- Grado di protezione: IP20

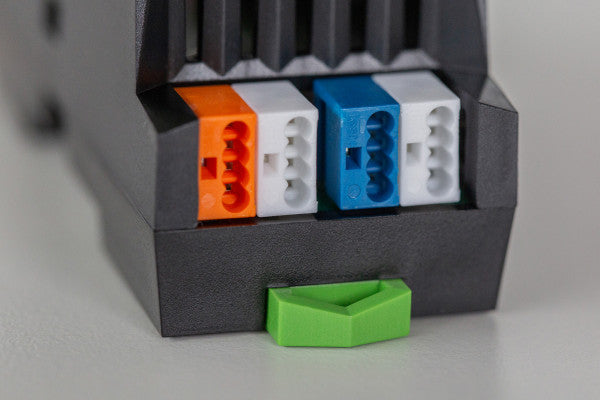

- Tipo di morsetti (24 VDC e LOXONE Link): DG220B; sezione cavo: 0,25 … 0,8 mm² / AWG 23 … 18; lunghezza di spelatura: 5 mm

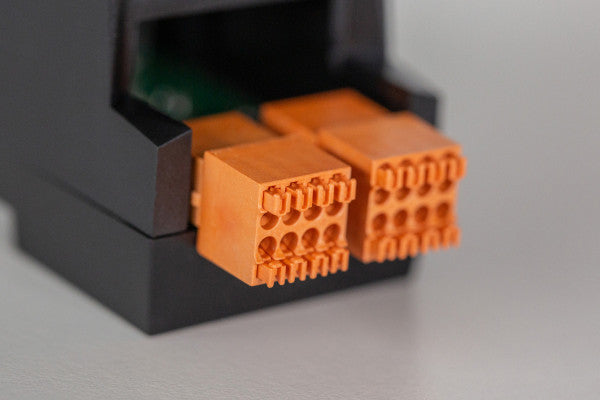

- Morsetti ingressi: sezione cavo 0,14 … 0,5 mm² / AWG 26 … 20; lunghezza di spelatura: 7 mm
- Resistenza termica morsetti (24 VDC/Link): -40 … 105 °C; ingressi: -40 … 70 °C
- Dimensioni prodotto: 88 x 35,4 x 57 mm (L x P x H), 2 unità modulari
- Peso netto: 57 g; peso totale: 92 g
- Dimensioni imballo: 121 x 38 x 62 mm
- Certificazioni: CE, UKCA, ETL (Intertek), CB
Contenuto della confezione
- 1x AI Extension
- 1x Folder informativo
