LOXONE

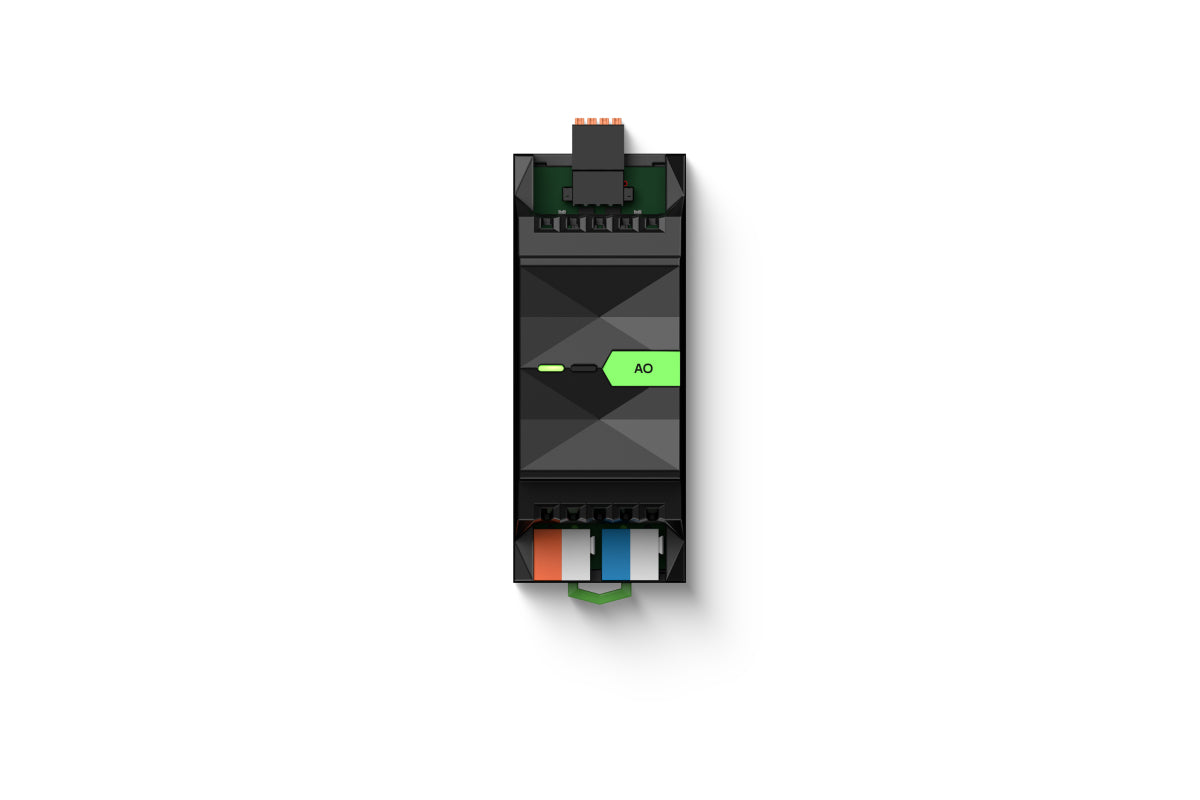

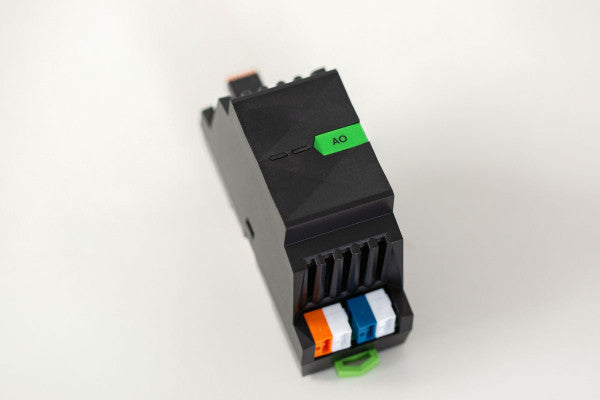

AO Extension

AO Extension

SKU 100382

€270,96 EUR
€270,96 EUR
In offerta Esaurito

L'AO Extension (Art. 100382) è il modulo di espansione Loxone dedicato alla trasmissione di segnali di controllo analogici nell'intervallo 0–10 V. Grazie alle sue quattro uscite indipendenti, permette di gestire con precisione apparecchiature quali impianti di riscaldamento, reattori elettronici per illuminazione, pompe e molti altri dispositivi compatibili con il segnale 0–10 V. Il collegamento avviene direttamente via LOXONE Link, garantendo una comunicazione affidabile con il Miniserver.

Compatta nel formato da guida DIN (2 unità modulari), l'AO Extension si integra perfettamente nel quadro elettrico e offre una risoluzione di controllo fine grazie al passo di 0,1 V.

Caratteristiche principali

  • 4 uscite analogiche 0–10 V per la trasmissione di segnali di controllo precisi
  • Corrente di picco: max. 20 mA per uscita
  • Corrente continua: max. 10 mA per uscita
  • Risoluzione: 0,1 V (passo minimo di regolazione)
  • Connessione al Miniserver tramite LOXONE Link
  • Montaggio su guida DIN secondo EN 50022, 35 mm (2 unità modulari)
  • Alimentazione: 14 … 28 VDC
  • Colore: Nero RAL 9005, finitura opaca
  • Protezione: IP20
  • Certificazioni: CE, UKCA, UL 62368-1, CSA C22.2#62368-1, ETL, CB

Dati tecnici

  • Tensione di alimentazione: 14 … 28 VDC
  • Consumo energetico: tipico 0,11 W, massimo 1,26 W
  • Dissipazione a pieno carico: 1,26 W
  • Uscite analogiche (4): 0 … 10 V, corrente di picco max. 20 mA, corrente continua max. 10 mA, risoluzione 0,1 V
  • Interfaccia: LOXONE Link (connessione al Miniserver)
  • Temperatura di esercizio: 0 … 55 °C
  • Umidità: max. 95% RH (senza condensa)
  • Protezione: IP20
  • Sezione conduttori – 24 VDC e LOXONE Link: 0,25 … 0,8 mm² / AWG 23 … 18; lunghezza di spelatura 5 mm
  • Sezione conduttori – uscite: 0,14 … 0,5 mm² / AWG 26 … 20; lunghezza di spelatura 7 mm
  • Resistenza termica dei morsetti – 24 VDC e LOXONE Link: -40 … 105 °C
  • Resistenza termica dei morsetti – uscite: -40 … 70 °C
  • Montaggio: guida DIN EN 50022, 35 mm
  • Colore: Nero RAL 9005, finitura opaca
  • Peso netto: 338 g
  • Peso totale: 412 g
  • Dimensioni prodotto (L x L x A): 88 x 35,4 x 57 mm, 2 unità modulari
  • Dimensioni confezione: 121 x 38 x 62 mm

Contenuto della confezione

  • 1x AO Extension
  • 1x Folder informativo
