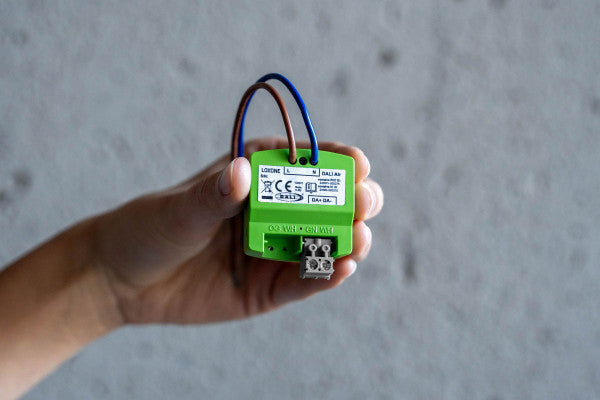

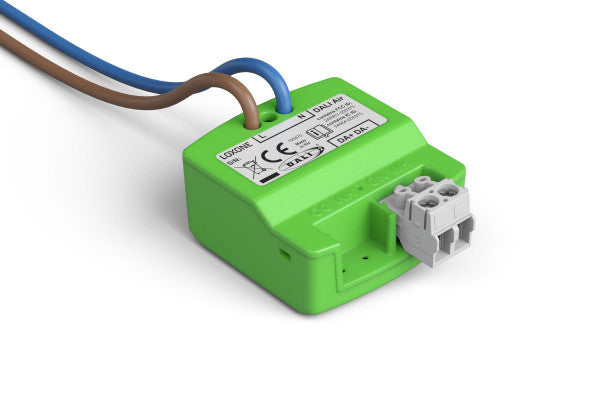

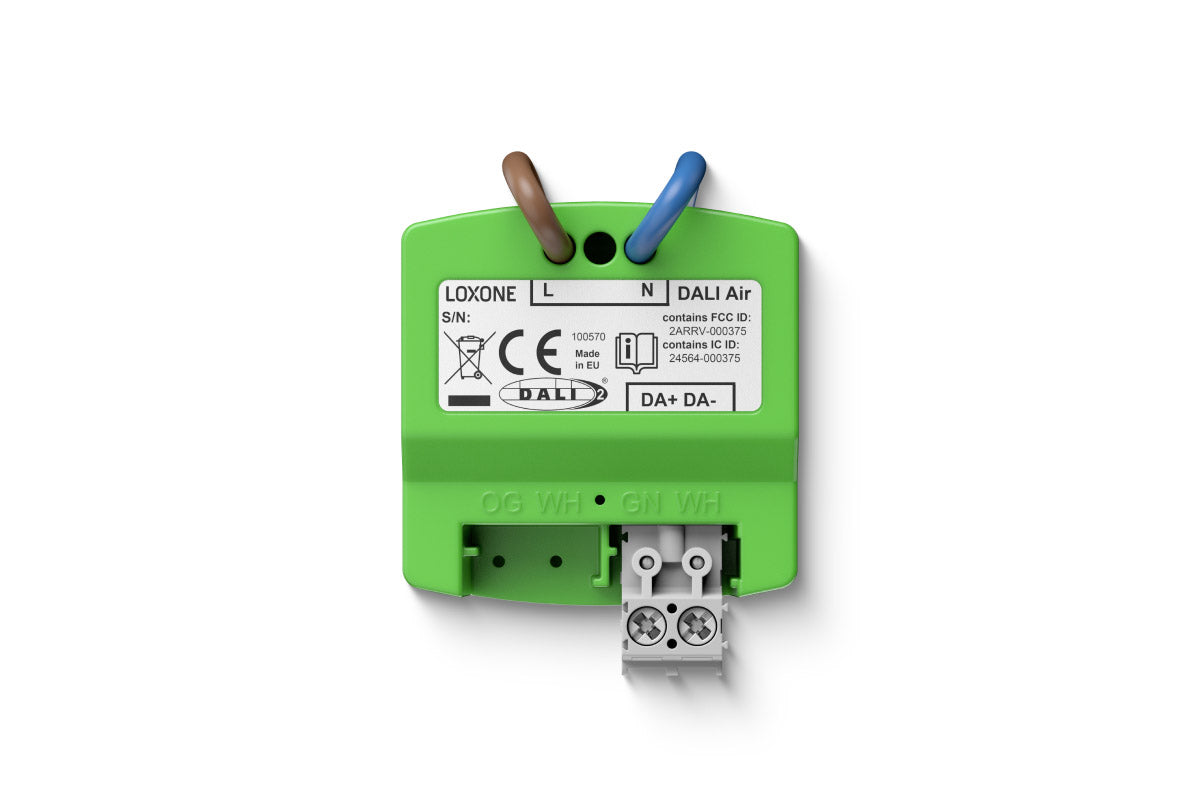

DALI Air

DALI è uno standard di controllo dell'illuminazione ampiamente diffuso, supportato da numerosi produttori e integrato in un'ampia varietà di corpi illuminanti. Il DALI Air di Loxone consente di collegare questi apparecchi all'ecosistema Loxone in modalità completamente wireless, eliminando la necessità di ulteriore cablaggio verso il Miniserver e semplificando notevolmente l'installazione in ambienti nuovi o esistenti.

Grazie al modulo DALI Air, è possibile gestire l'illuminazione DALI in modo intelligente: dalla regolazione della luminosità alla gestione di gruppi, il tutto integrato nella logica di automazione Loxone. Il dispositivo è certificato DALI-2 e supporta sia luci DALI classiche che sensori certificati DALI-2.

Principali caratteristiche

• Controllo fino a 10 dispositivi DALI e fino a 16 gruppi
• Lunghezza massima del cavo bus DALI: 30 m
• Supporto dei tipi di dispositivo DALI 0–8
• Supporto dei tipi di istanza DALI-2 1–4
• Alimentazione interna del bus DALI integrata (garantita 30 mA, max. 250 mA)
• Certificazione DALI-2 (compatibile con luci DALI/DALI-2 e sensori certificati DALI-2)
• Supporto della modalità Broadcast DALI
• Collegamento wireless tramite Loxone Air (868 MHz per Europa, 915 MHz per Regione 2, antenna interna)
• Topologie bus supportate: Bus, Linea, Stella, Albero

Dati tecnici

• Tensione di alimentazione: 110 … 230 V CA, 50/60 Hz (nominale)
• Consumo: tipico 0,6 W; max. 1,5 W (incl. 30 mA carico bus)
• Perdita di potenza al carico massimo: 1 W (a 30 mA carico bus)
• Interfaccia DALI: max. 10 dispositivi / 16 gruppi; tipi 0–8 (DALI), 1–4 (DALI-2); lunghezza bus max. 30 m; tensione bus: High 16 V, Low 0 V (tipico)
• Loxone Air: 868 MHz (banda SRD Europa), 4 canali, max. 15,1 mW e.r.p. / 915 MHz (banda ISM Regione 2), 10 canali, max. 13,2 mW; antenna interna
• Temperatura di esercizio: -40 … 55 °C
• Umidità: max. 95 % UR (senza condensa)
• Sezione cavi alimentazione CA: 1,5 mm² / AWG 16
• Sezione cavi interfaccia DALI: 0,5 … 2,5 mm² / AWG 20 … 14
• Grado di protezione: IP20
• Colore: Verde RAL 6018, finitura opaca
• Peso netto: 37 g; peso totale: 59 g
• Dimensioni prodotto: 47,4 x 39,4 x 20 mm (L x L x H)
• Certificazioni: CE, UKCA, DALI-2

Contenuto della confezione

• 1x DALI Air
• 1x Folder
