LOXONE

Dimmer Extension

Name: Dimmer Extension
Brand: LOXONE
SKU: 100029
Price: 461.02 EUR
Availability: InStock

SKU 100029

€461,02 EUR

In offerta Esaurito

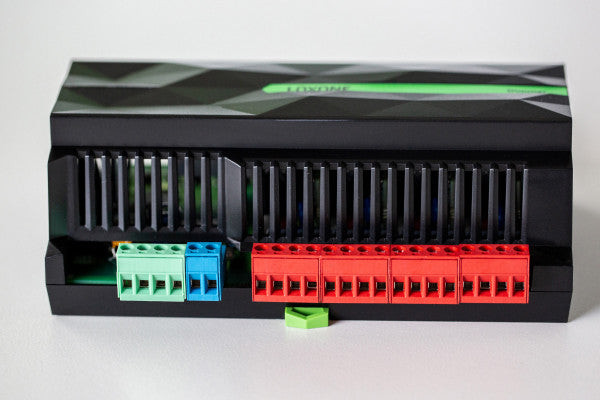

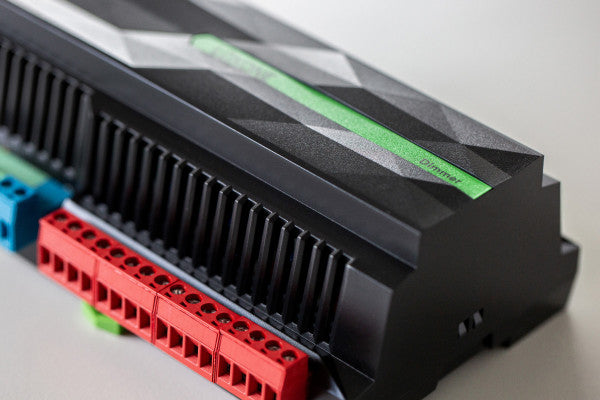

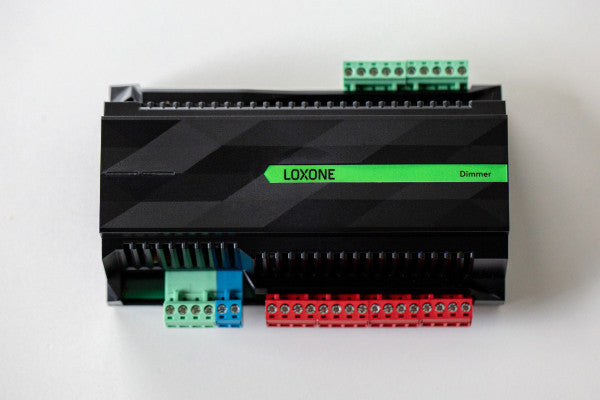

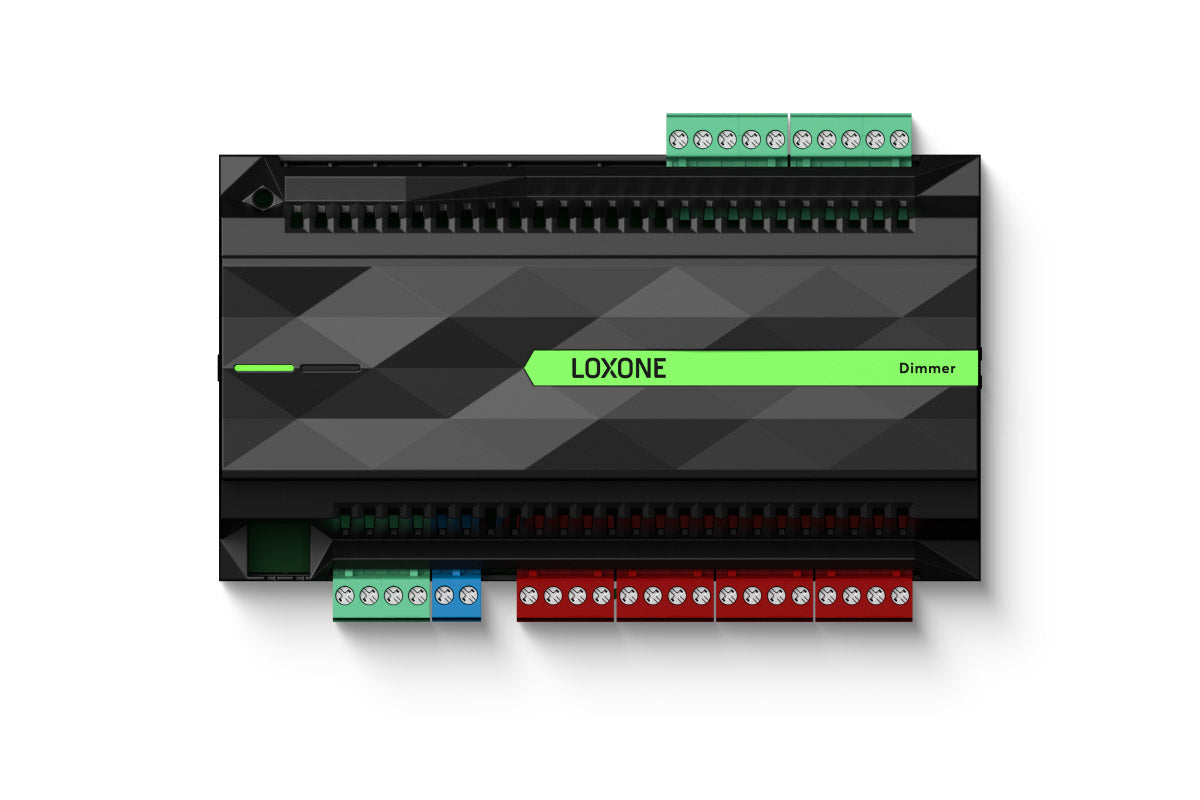

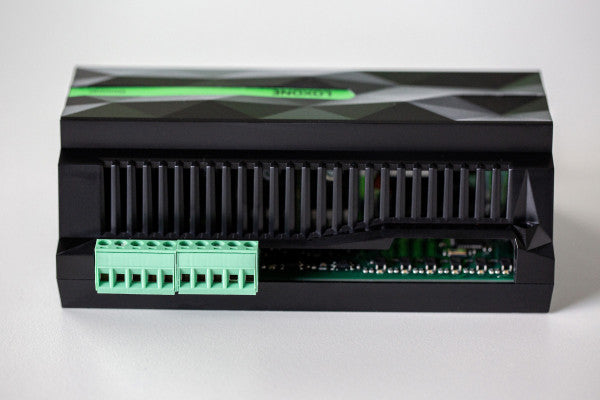

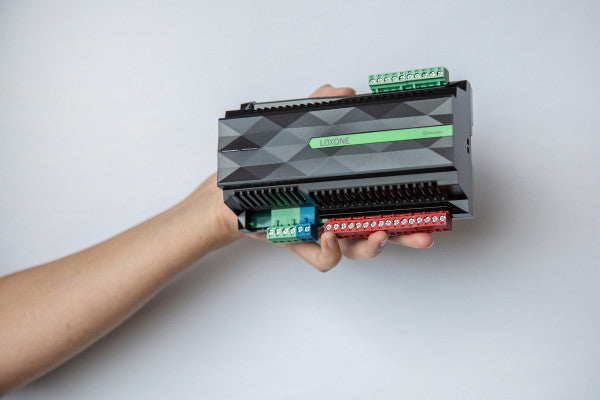

La Dimmer Extension (Art. 100029) espande il sistema Loxone con quattro canali dedicati alla regolazione dell'intensità luminosa di lampade a 230 V. Grazie alla compatibilità con diversi tipi di carico – ohmico, capacitivo e induttivo – questo modulo si adatta a qualsiasi tipo di impianto illuminotecnico, sia in ambito residenziale che commerciale.

Montata su guida DIN e collegata al Miniserver tramite LOXONE Link, la Dimmer Extension consente di gestire scenari luminosi personalizzati in modo preciso ed efficiente, contribuendo al comfort e al risparmio energetico dell'intero edificio intelligente.

Caratteristiche principali

4 uscite dimmerabili per lampade ad alta tensione (220 … 240 VAC), con taglio di fase a fronte o a impulso (Leading/Trailing Edge)
8 ingressi digitali per il collegamento di pulsanti, sensori o altri segnali di controllo
Applicazione universale: compatibile con carichi ohmici, capacitivi e induttivi
Connessione via LOXONE Link per integrazione diretta con il Miniserver Loxone
Alimentazione: 18 … 28 VDC
Montaggio su guida DIN da 35 mm (EN 50022), ideale per quadri elettrici
Colore nero opaco (RAL 9005) per un aspetto professionale nel quadro

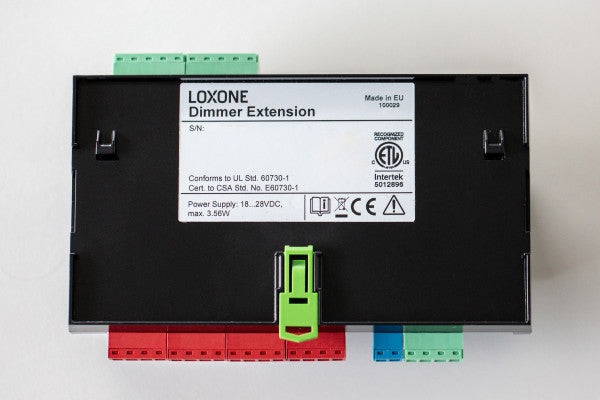

Certificazioni: CE, UKCA, ETL (Intertek); conforme a UL 60730-1 e IEC 60730-1

Specifiche tecniche

Tensione di alimentazione: 18 … 28 VDC
Consumo energetico: tipico 0,33 W, massimo 0,36 W
Perdita di potenza al carico massimo: 3,56 W
Ingressi digitali (8): Logica 0: 0 … 4,5 VDC | Non definito: 4,5 … 5 VDC | Logica 1: 5 … 24 VDC (Ri = 100 kOhm)
Uscita AQ1: carico resistivo 0 … 400 W | carico capacitivo 0 … 200 VA | carico induttivo 50 … 400 VA
Uscite AQ2, AQ3, AQ4 (per canale): carico resistivo 0 … 210 W | carico capacitivo 0 … 105 VA | carico induttivo 50 … 210 VA
Temperatura di esercizio: -10 … 50 °C / 14 … 122 °F
Umidità: max. 95 % UR (senza condensa)
Grado di protezione: IP20
Sezione cavi: 0,05 … 2,5 mm² / AWG 30 … 12
Lunghezza di spelatura: 6 … 7,5 mm / 0,24 … 0,30 pollici
Coppia di serraggio: 0,5 … 0,6 N·m / 0,37 … 0,44 lb·ft
Resistenza termica cavi: min. 80 °C / 176 °F (IEC), min. 75 °C / 167 °F (UL)
Tensione di impulso nominale (uscita dimmer): 2,5 kV (UL 60730-1, altitudine max. 2000 m)
Grado di inquinamento: 2 | Classe software: A
Colore: Nero opaco – RAL 9005
Peso netto: 353 g | Peso totale: 424 g
Dimensioni prodotto: 158 x 88 x 59 mm / 6,22 x 3,46 x 2,32 pollici (L x L x A)
