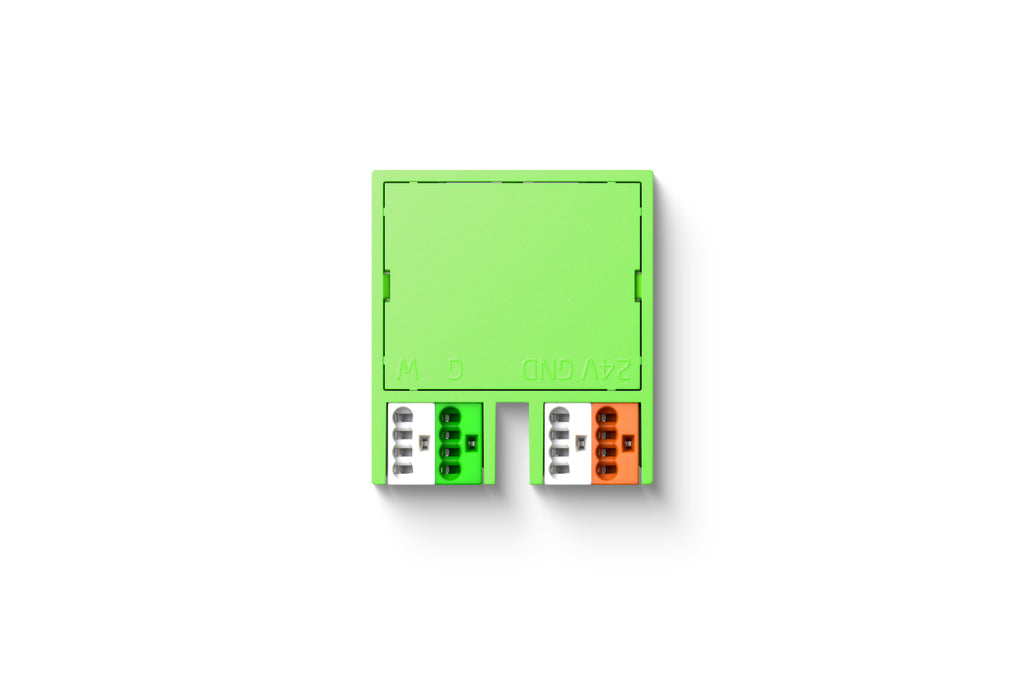

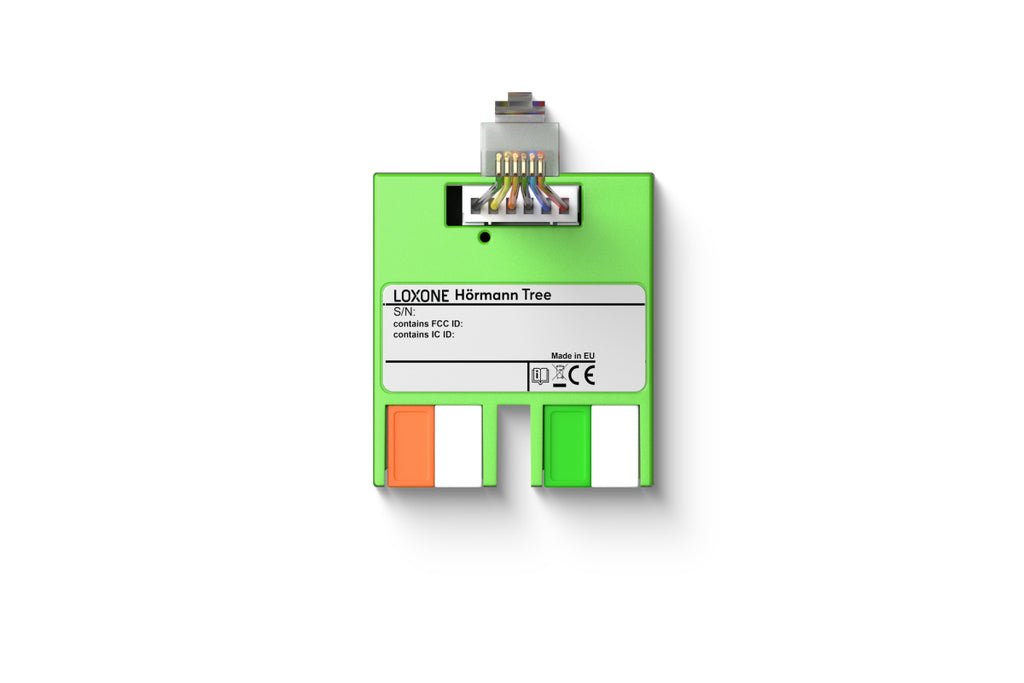

Hörmann Tree

Hörmann Tree è il modulo di interfaccia compatto sviluppato per integrare gli azionamenti per cancelli e i motori per porte da garage Hörmann nell'ecosistema Loxone. Grazie alla tecnologia Loxone Tree e al protocollo di comunicazione Hörmann (HCP), il dispositivo stabilisce un canale di comunicazione bidirezionale affidabile, permettendo un controllo e un monitoraggio in tempo reale direttamente dall'app Loxone.

La configurazione è immediata grazie al principio Plug & Play: il modulo riconosce automaticamente la motorizzazione collegata e la versione HCP utilizzata, eliminando qualsiasi configurazione manuale complessa.

Caratteristiche principali

• Supporto HCP1 e HCP2: compatibile con entrambe le versioni del protocollo di comunicazione Hörmann
• Rilevamento automatico: il modulo identifica automaticamente la motorizzazione Hörmann collegata e il protocollo HCP in uso
• Comunicazione bidirezionale: scambio di dati affidabile in entrambe le direzioni tra Loxone e la motorizzazione
• Monitoraggio dello stato: visualizzazione in tempo reale di stato, cicli di apertura/chiusura e ore di funzionamento
• Plug & Play: installazione semplificata senza configurazione manuale complessa
• Controllo completo via app Loxone: operatività e gestione integrate nell'app Loxone

Specifiche tecniche

• Alimentazione: 10 … 28 V DC
• Consumo energetico: tipico 0,06 W, massimo 0,07 W
• Wi-Fi 2,4 GHz: 802.11 b/g/n/ax – 2.400 … 2.483,5 MHz (max. 100 mW EIRP)
• Wi-Fi 5 GHz: 802.11 n/ac/ax – 5.150 … 5.350 MHz e 5.470 … 5.725 MHz (max. 200 mW EIRP; solo uso interno nelle bande 5.150–5.350 MHz nei Paesi EU/SEE indicati)
• Interfaccia Hörmann HCP: compatibile con HCP1 e HCP2, riconoscimento automatico della motorizzazione
• Temperatura di esercizio: -20 … 65 °C
• Umidità: max. 95% r.u. (senza condensa)
• Sezione cavo morsetti: 0,28 … 0,8 mm² / AWG 23 … 18
• Lunghezza di spelatura: 5 … 6 mm

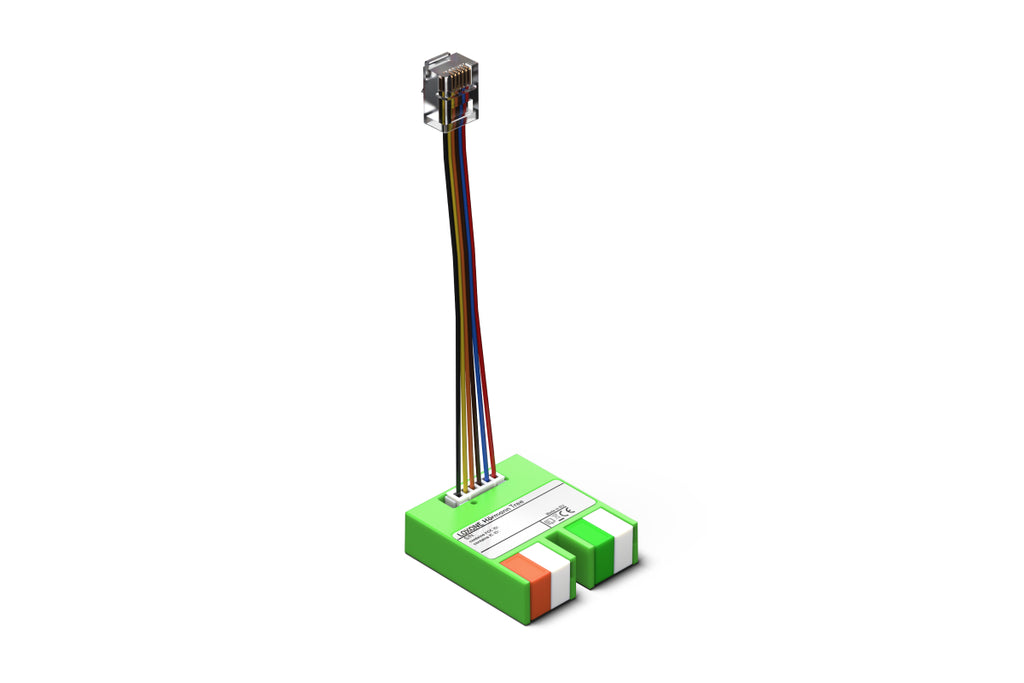

• Cavo di collegamento: 0,2 mm² / AWG 24, lunghezza 100 mm, connettore Modular 6P6C (RJ-12), Art. Nr. 000588
• Colore: Verde RAL 6018, finitura opaca
• Peso netto: 15 g – Peso totale: 35 g
• Dimensioni prodotto: 38,3 x 34,3 x 10,5 mm (L x L x H)
• Dimensioni imballo: 79 x 79 x 41 mm
• Grado di protezione: IP20
• Certificazioni: CE

Contenuto della confezione

• 1x Hörmann Tree
• 1x Cavo di collegamento
• 1x Folder
