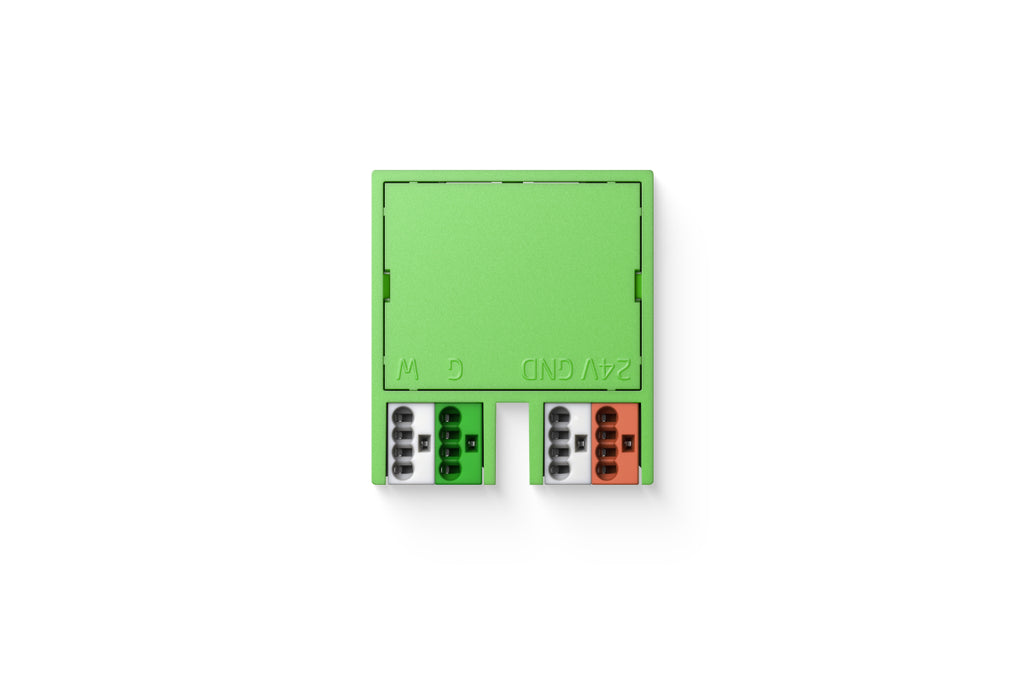

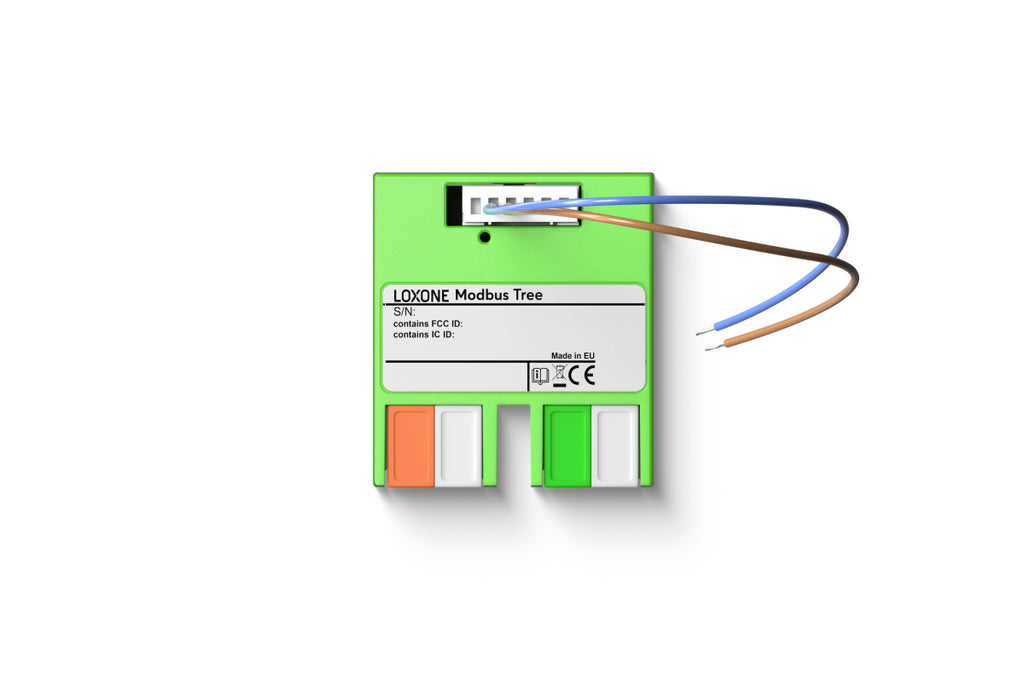

Il Loxone Modbus Tree è la soluzione ideale per integrare dispositivi dotati di interfaccia Modbus RTU nell'ecosistema Loxone in modo decentralizzato e ordinato. Il modulo si collega direttamente al Miniserver o a una Tree Extension tramite il bus Loxone Tree, evitando la necessità di cavi Modbus aggiuntivi all'interno del quadro elettrico.
Grazie alle sue dimensioni ridotte — inferiori a quelle di una scatola di fiammiferi — il Modbus Tree si installa direttamente sul dispositivo da integrare, rendendo l'installazione semplice, pulita e professionale. La gestione avviene interamente tramite l'app Loxone, per un controllo completo e intuitivo.
Caratteristiche principali
- Plug & Play: centinaia di modelli Modbus già preconfigurati e disponibili nella libreria Loxone, pronti all'uso immediato
- Utilizzo flessibile: compatibile anche con dispositivi privi di un modello predefinito in libreria
- Nessun cablaggio aggiuntivo: il collegamento avviene tramite il bus Tree, senza cavi Modbus extra nel quadro elettrico
- Controllo completo tramite app Loxone: monitoraggio e gestione da smartphone o tablet
- Dimensioni ultracompatte: più piccolo di una scatola di fiammiferi, si monta direttamente sul dispositivo
Dati tecnici
- Alimentazione: 10 … 30 V DC
- Consumo: tipico 0,06 W, max. 0,07 W
- Interfaccia Loxone Tree: collegamento diretto a Miniserver o Tree Extension
- Interfaccia Modbus RTU: 1 dispositivo Modbus, fino a 253 sensori e attuatori; lunghezza massima cavo 30 m; baud rate e parità regolabili; tipi di dati 16 e 32 bit; ciclo di polling da 5 s
- Temperatura di esercizio: -20 … 65 °C
- Umidità: max. 95% r.H. (senza condensa)
- Sezione conduttori morsetti: 0,28 … 0,8 mm² / AWG 23 … 18
- Lunghezza di spelatura: 5 … 6 mm

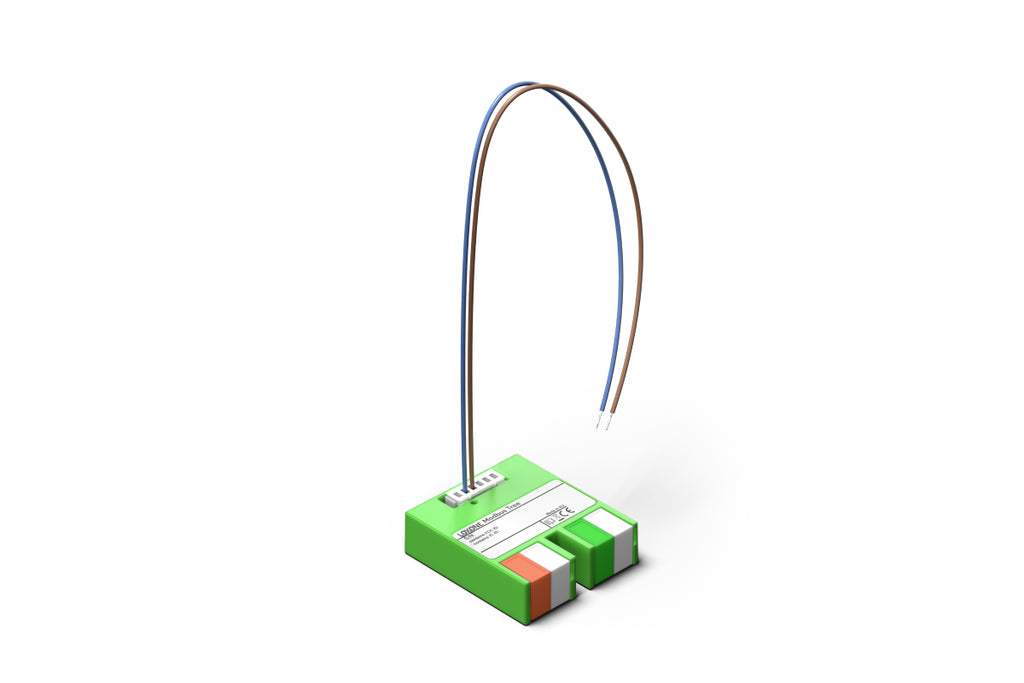

- Cavo di collegamento incluso: 0,14 mm² / AWG 26, resistente fino a 80 °C, lunghezza 250 mm (Art. 000811)
- Colore: Verde RAL 6018, finitura opaca
- Peso netto: 54 g; peso totale: 74 g
- Dimensioni prodotto: 38,3 x 34,3 x 10,5 mm (L x L x H)
- Classe di protezione: IP20
- Certificazioni: CE
Contenuto della confezione
- 1x Modbus Tree
- 1x Cavo di collegamento
- 1x Resistenza 120 Ohm
- 1x Folder
