LOXONE

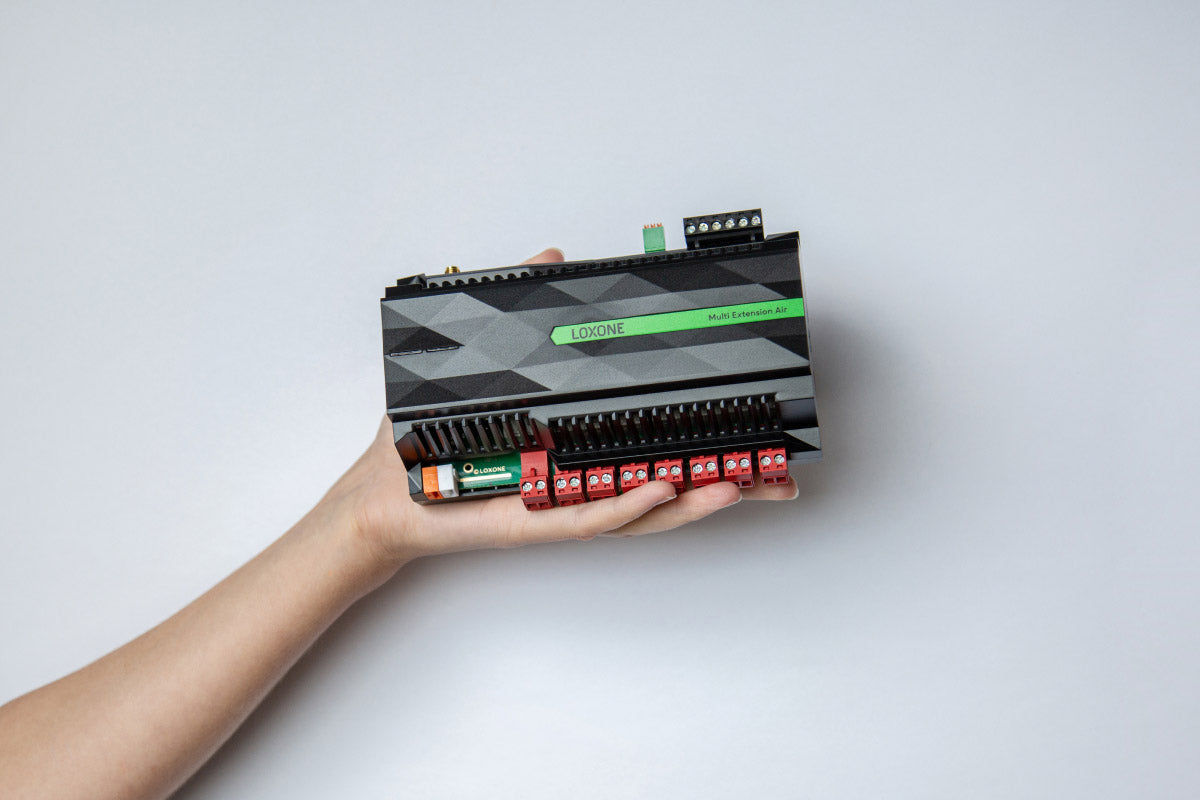

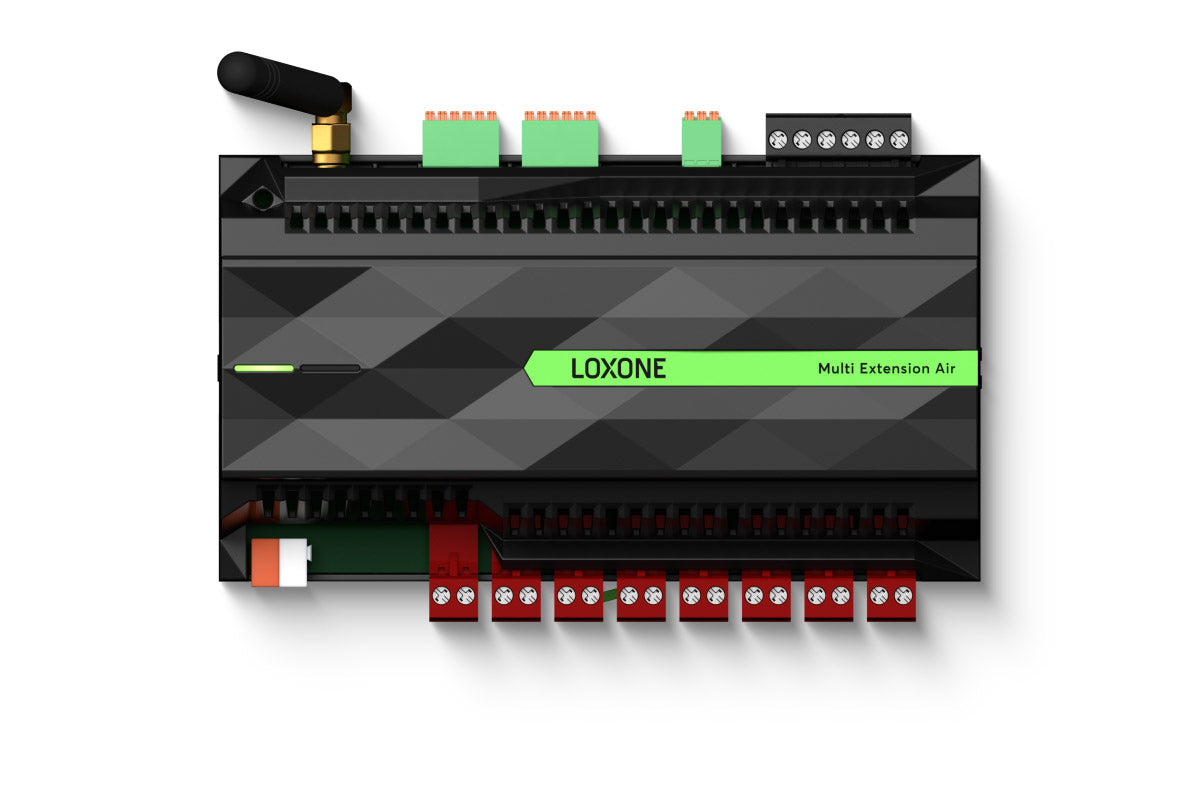

Multi Extension Air
Multi Extension Air
SKU 100116
Impossibile caricare la disponibilità di ritiro

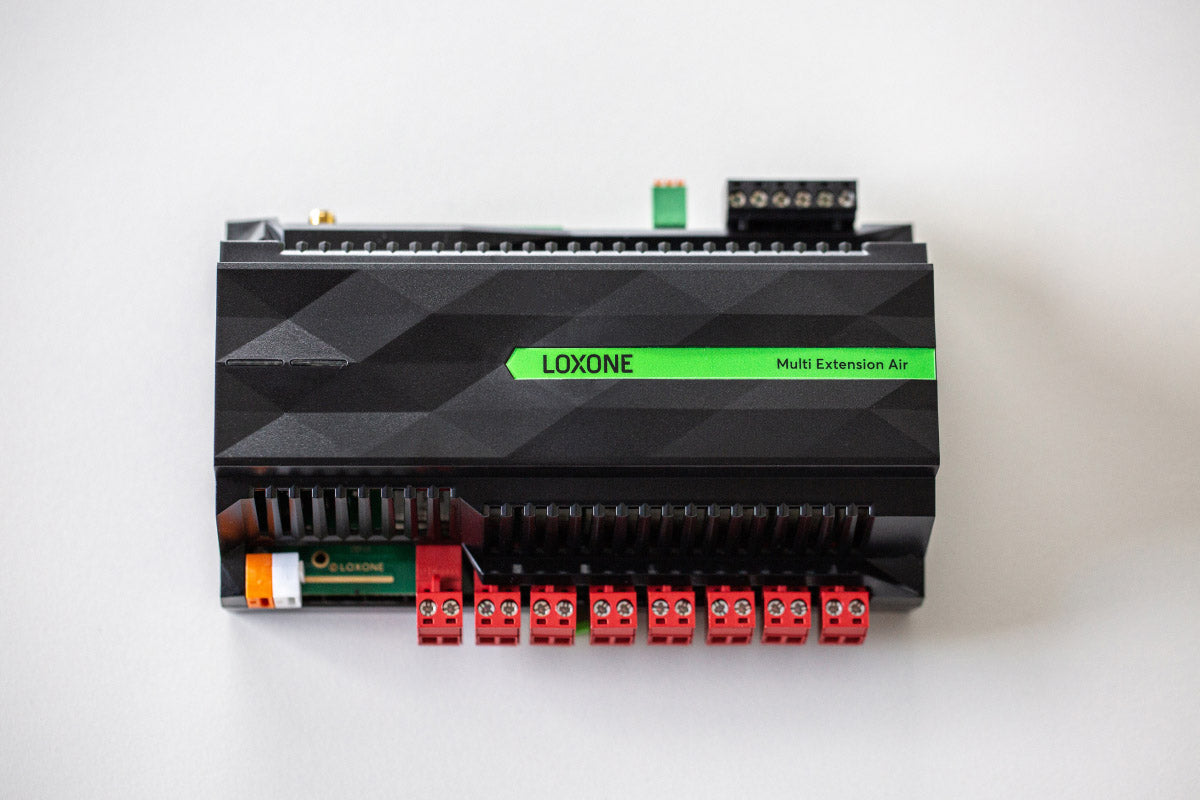

La Multi Extension Air (Art. 100116) è l'espansione più versatile per il sistema domotico Loxone. Grazie alla comunicazione wireless via protocollo Air, può essere posizionata liberamente nell'edificio senza vincoli di cablaggio verso il Miniserver, rendendola la soluzione ideale per progetti di retrofitting in impianti esistenti. Combina ingressi digitali, uscite a relè bistabili, uscite PWM e interfaccia 1-Wire in un unico dispositivo montabile su guida DIN.
Con questa extension è possibile gestire carichi elettrici, controllare l'illuminazione con regolazione PWM, acquisire segnali da sensori di temperatura 1-Wire e collegare lettori di chiavi iButton – tutto in modo modulare e scalabile.
Caratteristiche principali
- Posizionamento libero: grazie alla comunicazione radio Air, può essere installata in qualsiasi punto dell'edificio, senza necessità di cablaggio diretto verso il Miniserver – ideale per interventi su impianti esistenti
- 12 ingressi digitali: tensione di ingresso 0–28 VDC (Logica 0: 0–2,2 VDC; non definito: 2,2–3,8 VDC; Logica 1: 3,8–28 VDC); utilizzabili anche come frequenzimetro fino a 200 Hz (larghezza minima impulso: 2,5 ms; precisione: ±1 Hz)
- 8 uscite digitali a relè bistabile: contatto pulito (potenziale zero), max. 250 VAC 16 A a cos φ = 1 (IEC) / 15 A (UL), max. 30 VDC 5 A; carico totale massimo 48 A
- 4 uscite PWM: 2,1 A per canale, 12–28 VDC; frequenza PWM per illuminazione 123 Hz, per segnali di controllo 26–1627 Hz
- Interfaccia 1-Wire: fino a 20 sensori (max. 50 mA) oppure 1 lettore di chiavi iButton; lunghezza massima del cavo 100–300 m (in funzione della topologia)
- Interfaccia radio Loxone Air: fino a 128 dispositivi Air collegabili; 868 MHz (banda SRD Europa), 4 canali, max. 15,1 mW e.r.p.; 915 MHz (banda ISM Regione 2), 10 canali, max. 13,2 mW; connettore SMA con antenna stub da 1,8 dBi inclusa
- Montaggio su guida DIN da 35 mm secondo EN 50022
- Colore nero RAL 9005, finitura opaca
Dati tecnici
- Tensione di alimentazione: 18–28 VDC
- Consumo: tipico 0,34 W, massimo 1,74 W; perdita di potenza a carico massimo 8,7 W
- Corrente di spunto massima: 24 A
- Temperatura di esercizio: -20–55 °C
- Umidità: max. 95% UR (senza condensa)
- Grado di protezione: IP20
- Sezione cavi collegabili: 0,05–2,5 mm² (AWG 30–12); per carichi superiori a 12 A minimo 2,5 mm² (AWG 12)
- Lunghezza di spelatura: 6–7,5 mm
- Coppia di serraggio: 0,5–0,6 N·m
- Resistenza alla temperatura dei conduttori: min. 80 °C (IEC) / min. 75 °C (UL)
- Dimensioni prodotto: 158 x 88 x 59 mm (L x P x H)
- Peso netto: 338 g; peso totale: 412 g
- Norme: UL 60730-1, IEC 60730-1; tipo 1 (EN 60730-1); tensione impulsiva nominale uscite digitali: 2,5 kV
- Certificazioni: CE, UKCA, ETL (Intertek), CB
Contenuto della confezione
- 1x Multi Extension Air
- 1x Antenna SMA
- 1x Folder
