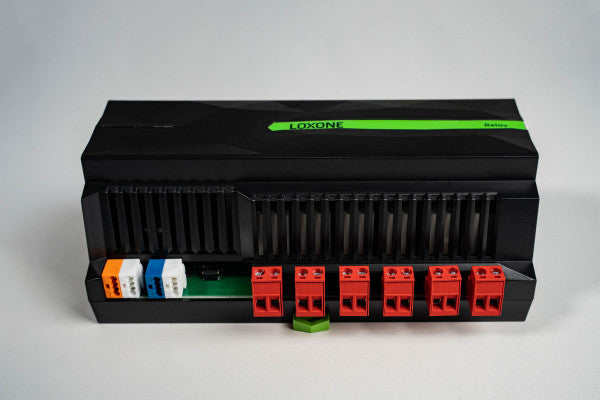

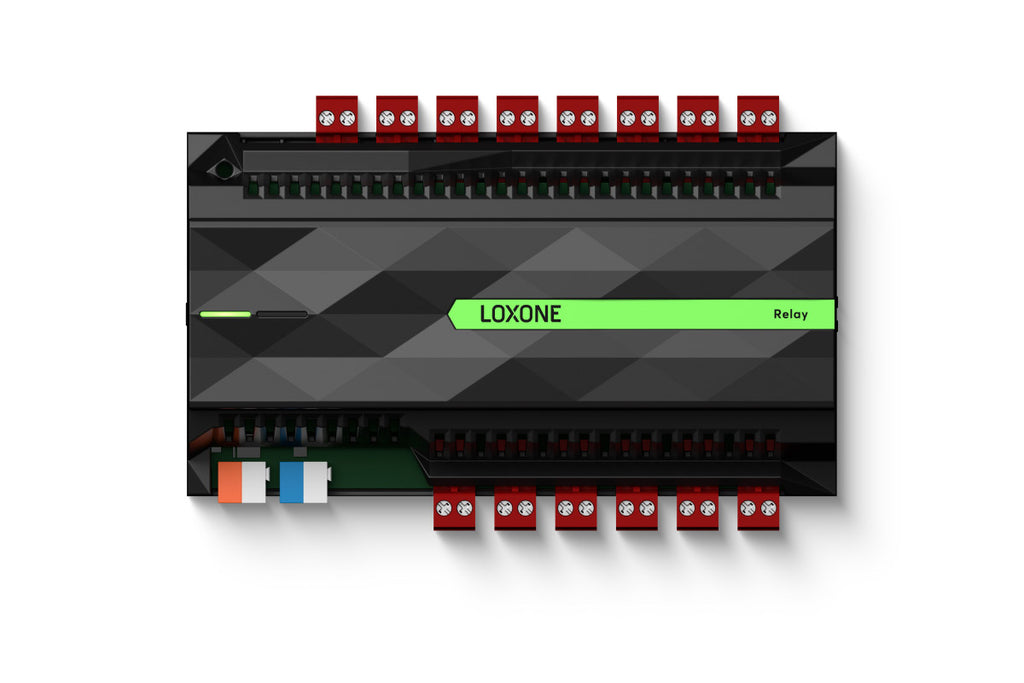

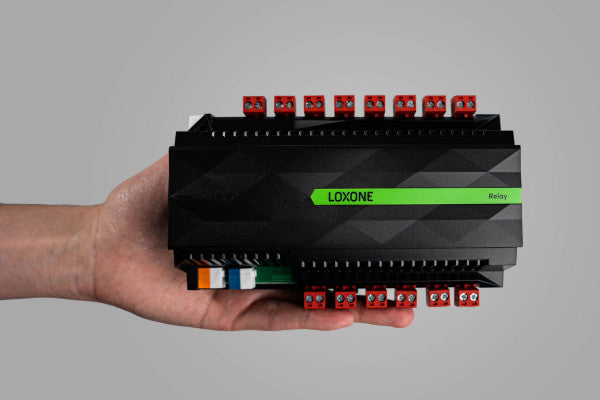

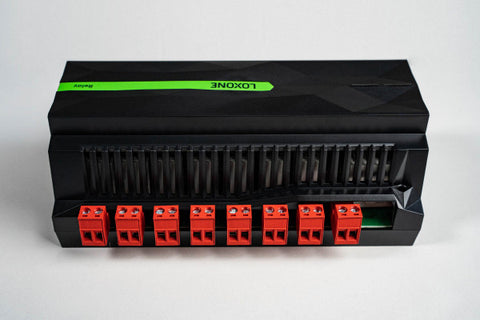

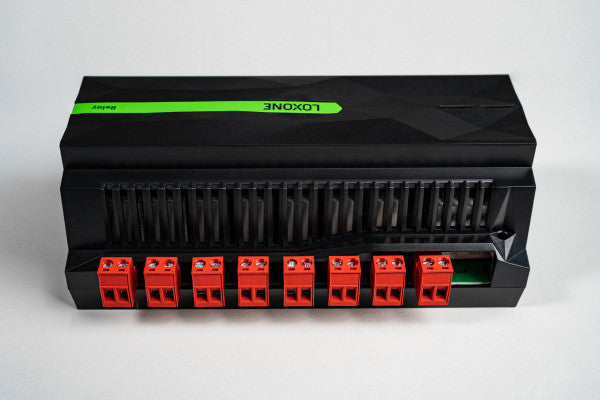

La Relay Extension (art. 100038) è il modulo di espansione Loxone progettato per ampliare le capacità di commutazione del tuo Miniserver. Grazie a 14 uscite relè a contatto pulito (potenziale zero), permette di gestire in modo affidabile e flessibile una vasta gamma di applicazioni: dall'illuminazione alla schermatura solare, dal riscaldamento ai sistemi di allarme e molto altro ancora.
Collegata al Miniserver tramite LOXONE Link, la Relay Extension si integra perfettamente nell'ecosistema Loxone, offrendo una soluzione robusta e certificata per installazioni professionali su guida DIN.
Caratteristiche principali
- 14 uscite relè digitali a contatto pulito (dry contact), senza potenziale
- Corrente nominale fino a 16 A per uscita (cos φ = 1, IEC: 250 VAC; UL: 250 VAC 15 A)
- Carico totale massimo: 48 A (IEC) / 45 A (UL) per l'intera Extension
- Corrente di spunto massima: 24 A
- Tensione di alimentazione: 18 … 28 VDC
- Consumo energetico: tipicamente 0,7 W (tutti i relè aperti), massimo 3,8 W (tutti i relè chiusi)
- Connessione al Miniserver tramite LOXONE Link
- Montaggio su guida DIN da 35 mm secondo EN 50022
- Protezione IP20, adatta per installazione in quadro elettrico
- Campo di temperatura operativa: -40 … 40 °C
- Colore: nero RAL 9005, finitura opaca
- Certificazioni: CE, ETL (Intertek), conformità UL 60730-1 e IEC 60730-1
Specifiche tecniche
- Tensione di alimentazione: 18 … 28 VDC
- Consumo: tipico 0,7 W (relè off) / massimo 3,8 W (relè on)
- Dispersione termica a carico max.: 11 W
- Uscite: 14 relè digitali, dry contact — 250 VAC 16 A (IEC) / 250 VAC 15 A (UL) / max. 30 VDC 16 A
- Interfaccia: LOXONE Link
- Temperatura ambiente: -40 … 40 °C / -40 … 104 °F
- Umidità: max. 95 % UR (senza condensa)
- Protezione: IP20
- Tipo di morsetto (24 VDC & LOXONE Link): DG220B — sezione cavo 0,25 … 0,8 mm² / AWG 23 … 18, spelatura 5 mm
- Sezione cavo uscite: 0,05 … 2,5 mm² / AWG 30 … 12 (per carichi > 12 A: min. 2,5 mm² / AWG 12)
- Spelatura uscite: 6 … 7,5 mm
- Coppia di serraggio uscite: 0,5 … 0,6 N·m
- Montaggio: guida DIN 35 mm (EN 50022)
- Dimensioni: 158 x 88 x 59 mm / 6,22 x 3,46 x 2,32 pollici (L x L x A)
- Peso netto: 445 g / Peso totale: 501 g
- Tensione di impulso nominale (uscita digitale): 2,5 kV (UL 60730-1, altitudine max. 2000 m)
- Grado di inquinamento: 2
- Classe software: A
- Norme: UL 60730-1, IEC 60730-1
Contenuto della confezione
- 1x Relay Extension
- 1x Foglio illustrativo
