RS232 Extension
RS232 Extension
SKU 100013
Impossibile caricare la disponibilità di ritiro

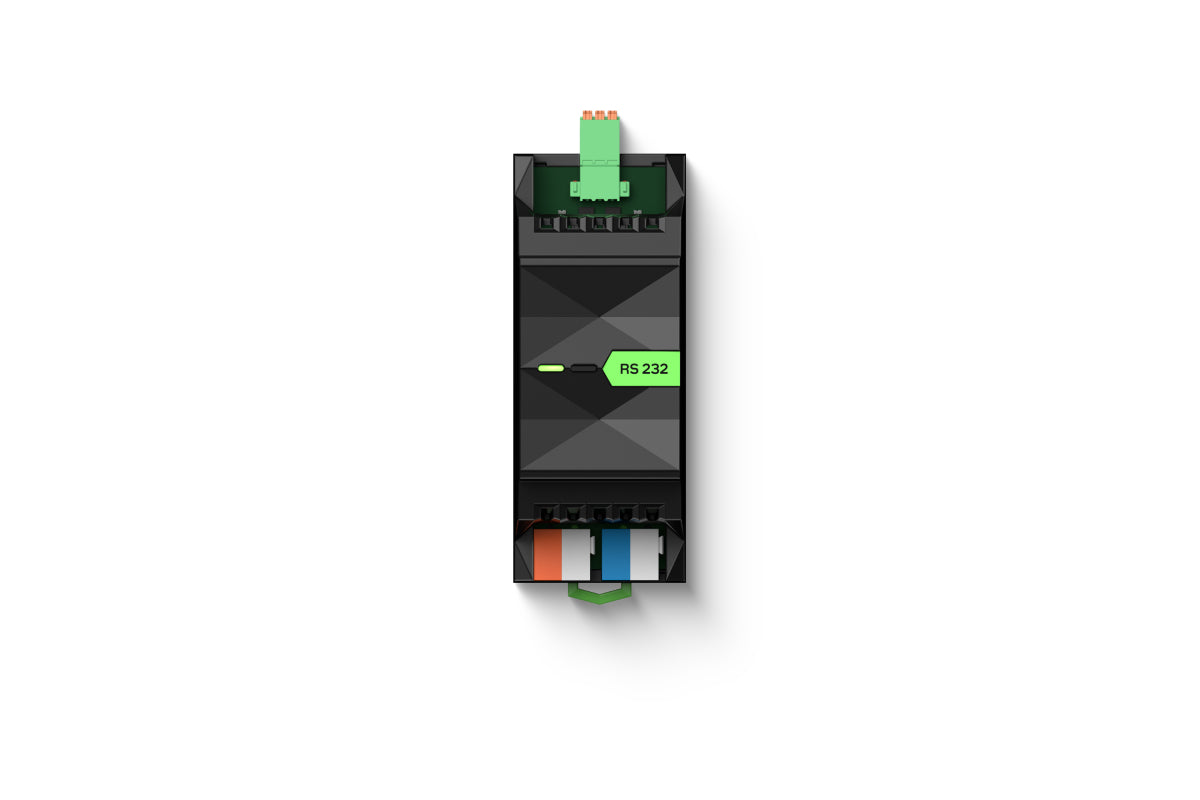

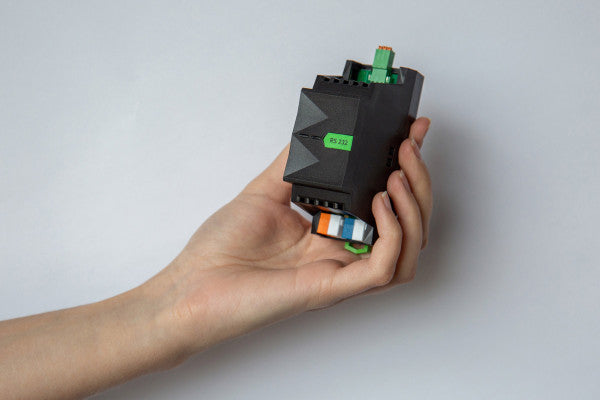

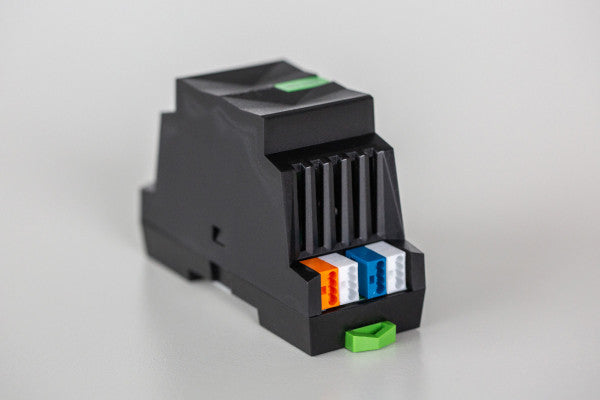

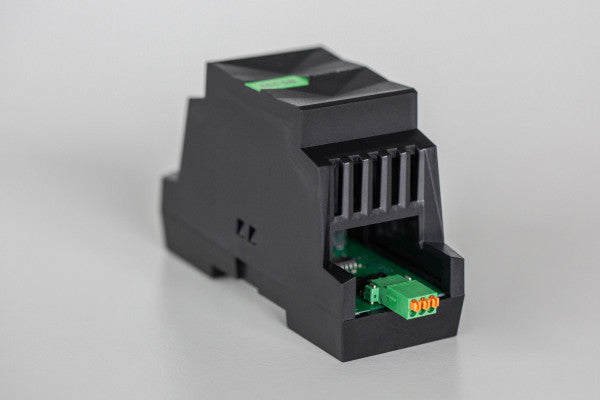

L'RS232 Extension (Art. 100013) è il modulo Loxone che consente di collegare al Miniserver tutti quei dispositivi che comunicano tramite interfaccia seriale RS232. Impianti audio, centrali telefoniche, controllo del riscaldamento, proiettori, sistemi di allarme: qualsiasi apparecchio dotato di questa interfaccia può essere integrato e gestito in modo centralizzato all'interno dell'ecosistema Loxone.
Grazie alla connessione tramite LOXONE Link, il modulo si aggiunge facilmente all'impianto esistente senza cablaggi complessi. I parametri di comunicazione, come baud rate e parità, sono regolabili per garantire la massima compatibilità con i dispositivi da integrare.
Caratteristiche principali
- Integrazione di dispositivi con interfaccia RS232 (impianti audio, centrali telefoniche, controllo riscaldamento e altro)
- Baud rate e parità configurabili per adattarsi a diversi dispositivi
- Collegamento al Miniserver tramite LOXONE Link
- Lunghezza massima del cavo RS232: 15 m
- Solo 8 bit di dati supportati
- Montaggio su guida DIN secondo EN 50022, 35 mm (2 unità modulari)
- Tensione di alimentazione: 9 … 28 V DC
- Consumo tipico: 0,19 W; perdita di potenza a carico massimo: 0,60 W
- Campo di temperatura operativa: -40 … 70 °C / -40 … 158 °F
- Umidità relativa: max. 95 % UR (senza condensa)
- Grado di protezione: IP20
- Colore: nero RAL 9005, finitura opaca
- Certificazioni: CE, UKCA, ETL (UL 62368-1), CSA C22.2#62368-1, CB
Dati tecnici
- Tensione di alimentazione: 9 … 28 V DC
- Consumo tipico: 0,19 W
- Perdita di potenza a carico max.: 0,60 W
- Interfaccia RS232: lunghezza cavo max. 15 m, baud rate e parità regolabili, solo 8 bit di dati
- Connessione Miniserver: LOXONE Link
- Temperatura di esercizio: -40 … 70 °C / -40 … 158 °F
- Umidità: max. 95 % UR (senza condensa)
- Grado di protezione: IP20

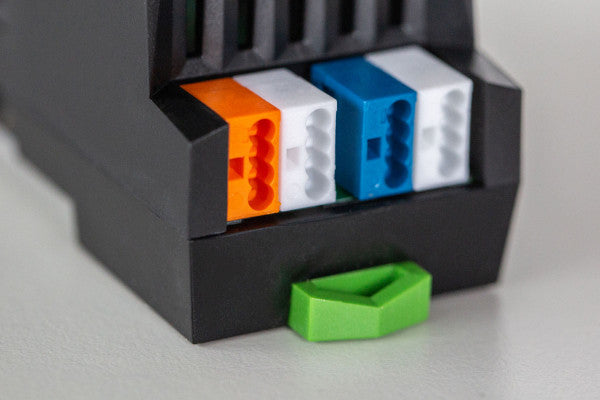

- Tipo di morsetto (24 VDC e LOXONE Link): DG220B
- Sezione conduttori (24 VDC/Link): 0,25 … 0,8 mm² / AWG 23 … 18; lunghezza di spelatura: 5 mm / 0,2 pollici

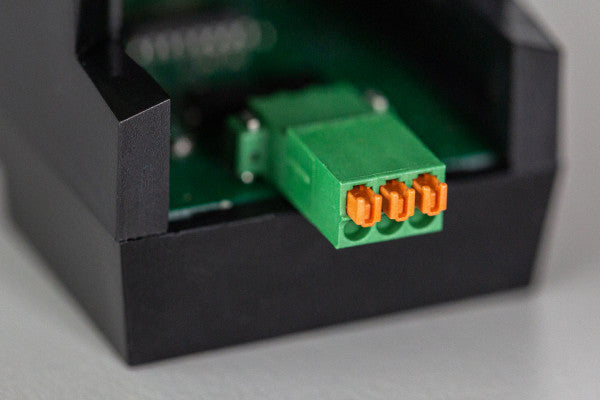

- Sezione conduttori (interfaccia RS232): 0,14 … 0,5 mm² / AWG 26 … 20; lunghezza di spelatura: 7 mm / 0,28 pollici
- Montaggio: guida DIN EN 50022, 35 mm — 2 unità modulari
- Colore: nero RAL 9005, finitura opaca
- Peso netto: 65 g; peso totale: 85 g
- Dimensioni prodotto: 88 x 35,4 x 57 mm / 3,46 x 1,39 x 2,24 pollici (L x P x H)
- Dimensioni imballo: 121 x 38 x 62 mm / 4,76 x 1,50 x 2,44 pollici (L x P x H)
- Certificazioni: UL 62368-1, CSA C22.2#62368-1, CE, UKCA, ETL, CB
Contenuto della confezione
- 1x RS232 Extension
- 1x Folder informativo
