LOXONE

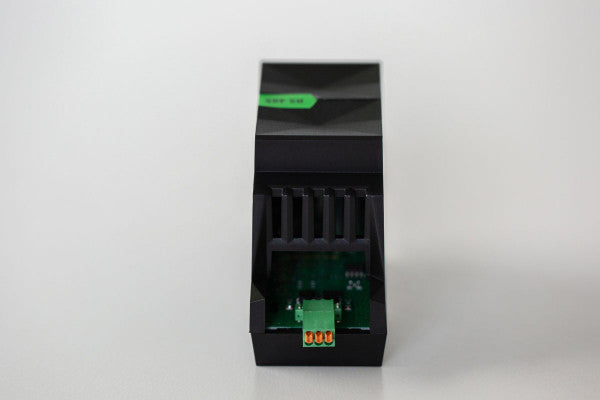

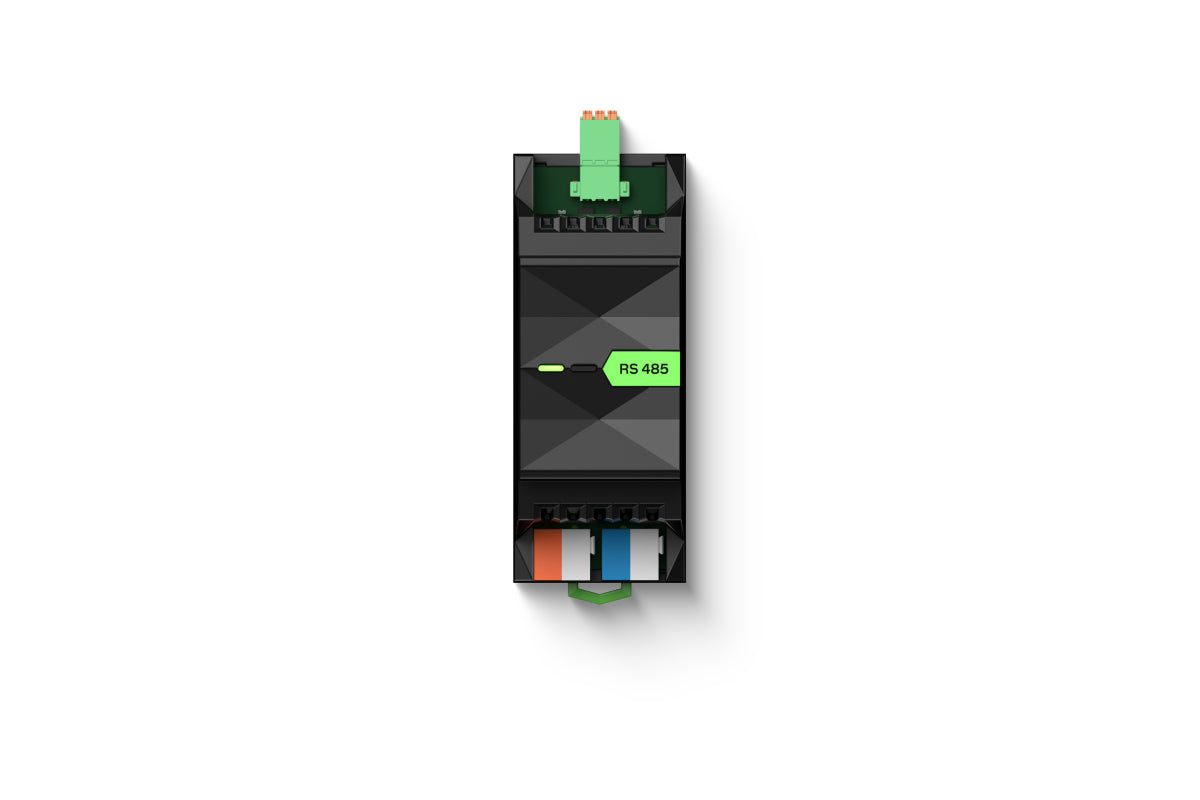

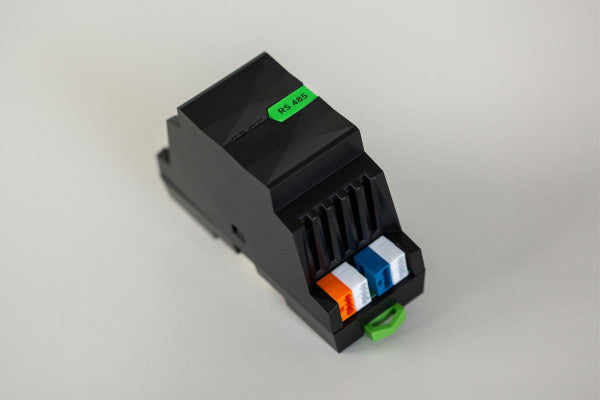

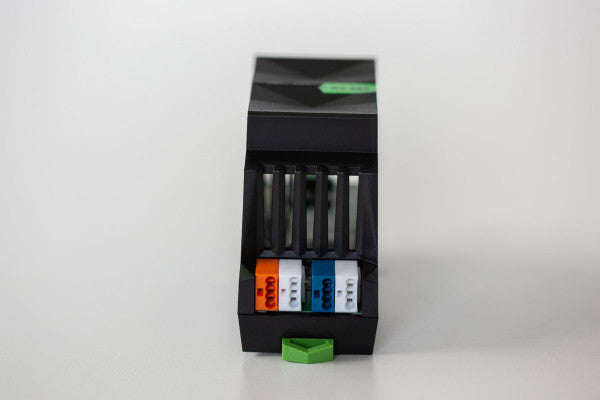

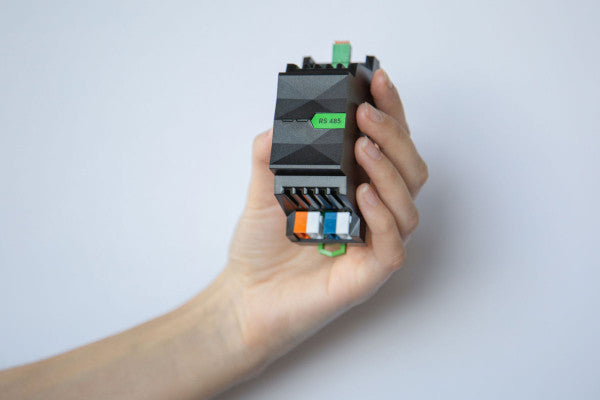

RS485 Extension

RS485 Extension

SKU 100011

€185,42 EUR
€185,42 EUR
In offerta Esaurito

L'RS485 Extension (Art. 100011) amplia il tuo sistema Loxone con un'interfaccia RS485 dedicata, consentendo l'integrazione di un'ampia gamma di dispositivi di terze parti: climatizzatori, sistemi di ventilazione, controlli biometrici e molti altri apparecchi compatibili con questo standard di comunicazione industriale.

Grazie alla connessione tramite LOXONE Link, l'extension si integra direttamente con il Miniserver, garantendo comunicazione affidabile e configurazione flessibile del baud rate e della parità adatti a ogni dispositivo collegato.

Caratteristiche principali

  • Integrazione di fino a 32 dispositivi RS485 contemporaneamente
  • Lunghezza cavo massima di 1200 m
  • Baud rate e parità regolabili per massima compatibilità
  • Supporto a 8 bit di dati
  • Connessione al Miniserver tramite LOXONE Link
  • Montaggio su guida DIN secondo EN 50022, 35 mm
  • Colore nero opaco (RAL 9005)
  • Dimensioni compatte: 88 x 35,4 x 57 mm, 2 unità modulari

Specifiche tecniche

  • Tensione di alimentazione: 9 … 28 V DC
  • Consumo tipico: 0,18 W
  • Perdita di potenza al carico massimo: 0,60 W
  • Interfaccia RS485: max. 32 dispositivi, max. 1200 m, baud rate e parità regolabili, solo 8 bit di dati supportati
  • Temperatura di esercizio: -40 … 70 °C
  • Umidità: max. 95 % UR (senza condensa)
  • Grado di protezione: IP20
  • Tipo morsetti (24 VDC e LOXONE Link): DG220B
  • Sezione cavo (24 VDC / LOXONE Link): 0,25 … 0,8 mm² / AWG 23 … 18
  • Sezione cavo (interfaccia): 0,14 … 0,5 mm² / AWG 26 … 20
  • Lunghezza di spelatura (24 VDC / LOXONE Link): 5 mm
  • Lunghezza di spelatura (interfaccia): 7 mm
  • Resistenza termica morsetti (24 VDC / LOXONE Link): -40 … 105 °C
  • Resistenza termica morsetti (interfaccia): -40 … 70 °C
  • Peso netto: 65 g / Peso totale: 85 g
  • Dimensioni prodotto: 88 x 35,4 x 57 mm / 3,46 x 1,39 x 2,24 pollici (L x L x H), 2 unità modulari
  • Dimensioni imballo: 121 x 38 x 62 mm
  • Certificazioni: CE, UKCA, ETL (Intertek), CB, UL 62368-1, CSA C22.2#62368-1

Contenuto della confezione

  • 1x RS485 Extension
  • 1x Resistenza di terminazione da 120 ohm
  • 1x Folder
