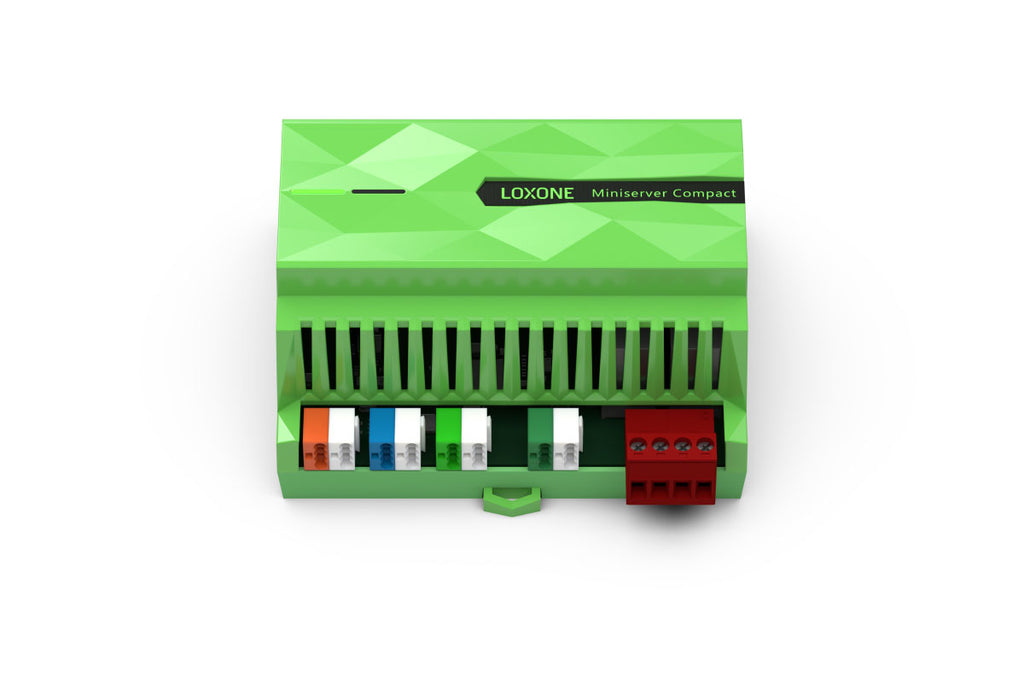

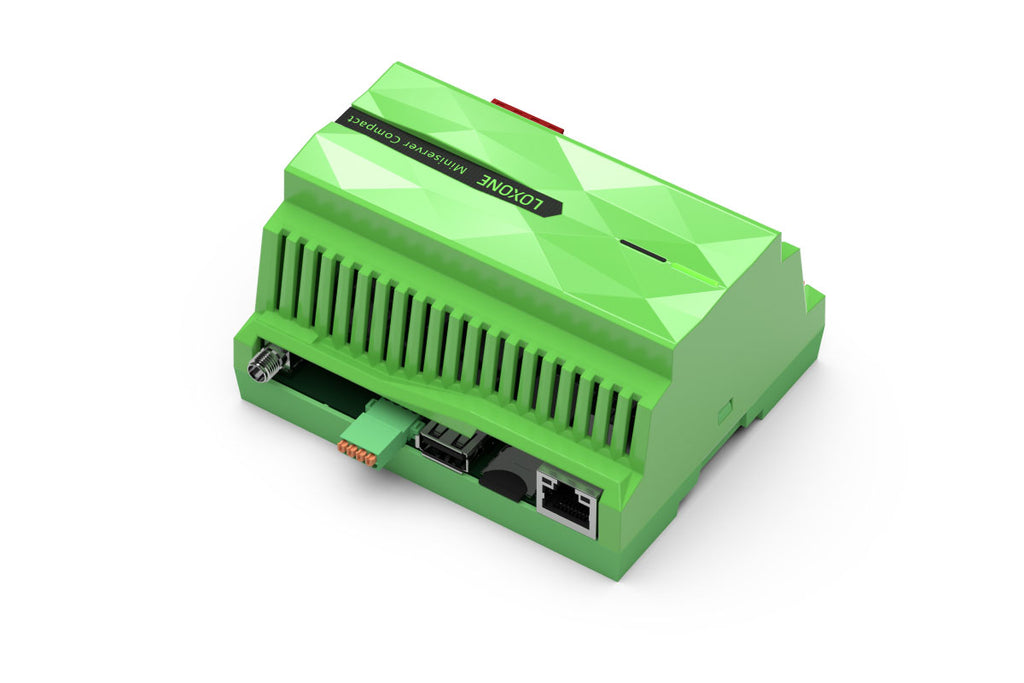

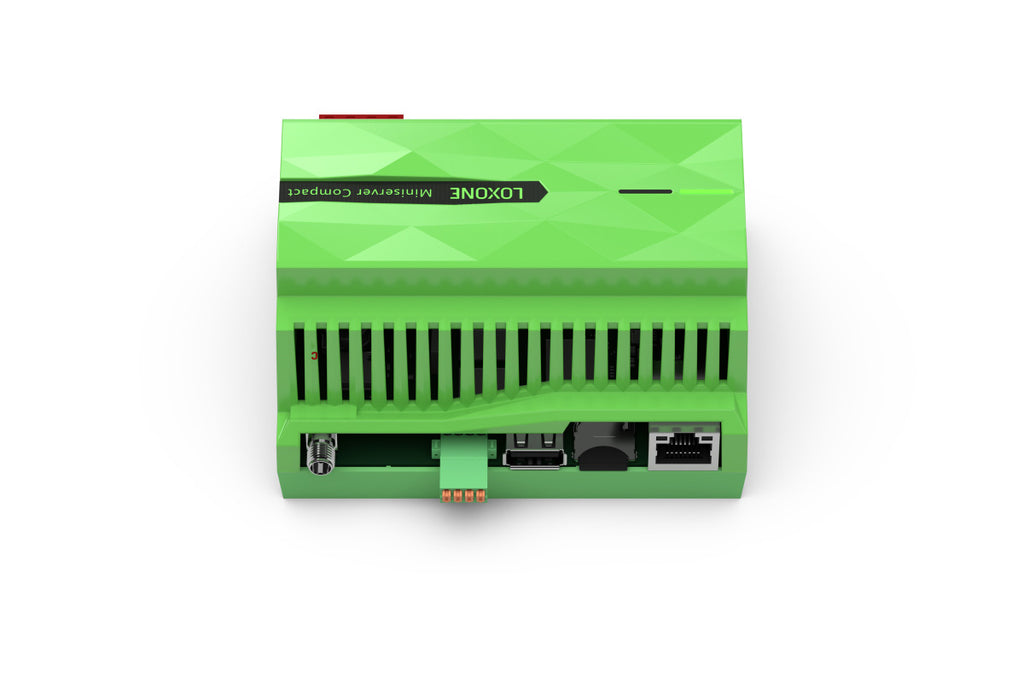

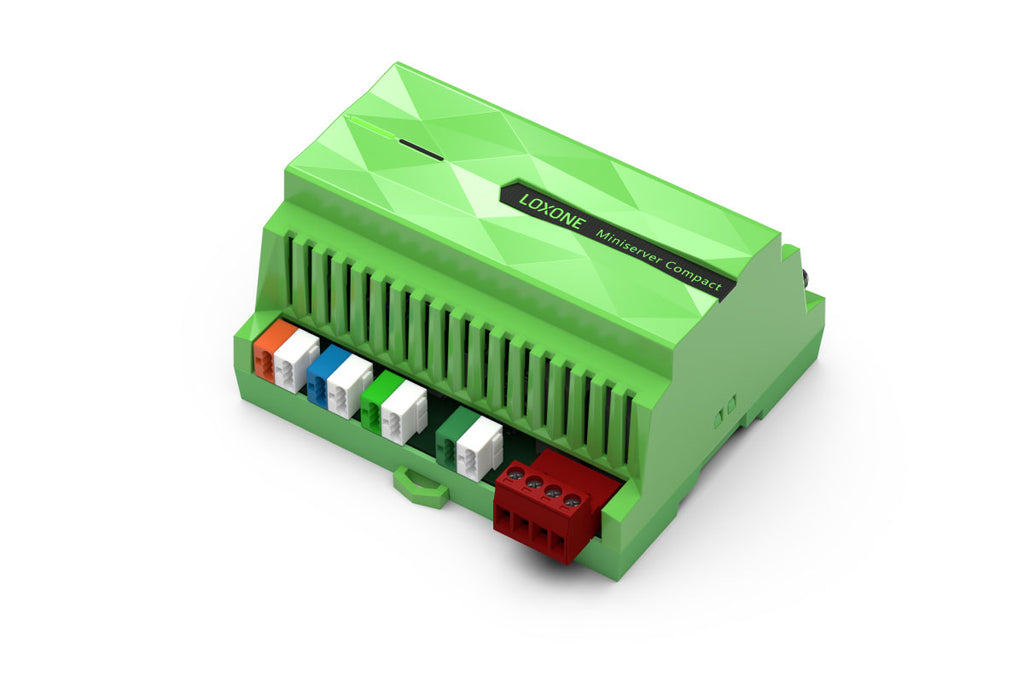

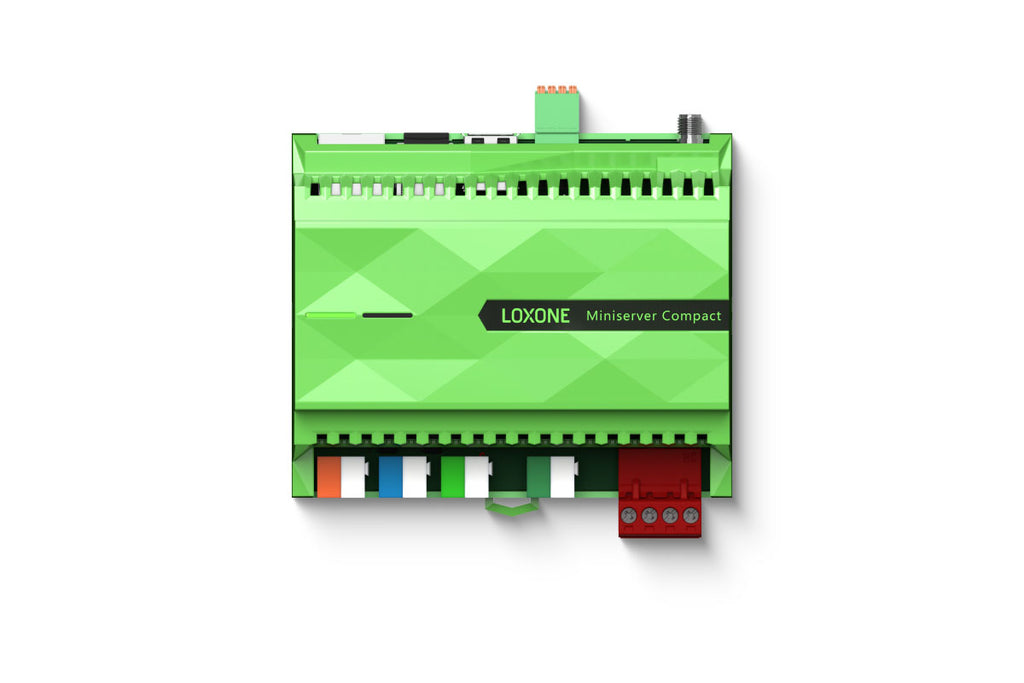

Der Loxone Miniserver Compact (Art. 100512) vereint die volle Leistungsfähigkeit eines modernen Smart-Home-Systems in einem besonders platzsparenden Gehäuse — entwickelt speziell für kleinere Verteilergehäuse. Dank der bereits integrierten Technologien Loxone Air, Tree und Tree Turbo sowie der eingebetteten Audioserver-Software ist dieses Gerät ein vollständiges Multimedia- und Automationssystem in nur 6 Teilungseinheiten auf der Hutschiene.
Ob Wohnung, Reihenhaus oder kompakte Gewerbeinstallation: Der Miniserver Compact liefert höchste Konnektivität und Flexibilität — ohne Abstriche bei Funktionsumfang oder Zuverlässigkeit.
Hauptmerkmale
- 4 Digitaleingänge — Logik 0: 0 … 2,2 V, undefiniert: 2,3 … 4,9 V, Logik 1: 5 … 24 V, Ri = 45 kΩ; auch als Frequenzzähler nutzbar (1 … 500 Hz, min. Impulsbreite 2 ms)
- 2 digitale Relaisausgänge, potenzialfrei — 250 VAC 16 A (cosφ = 1) oder 30 VDC 16 A
- Loxone Link per Software auf Tree umschaltbar: bis zu 30 Extensions oder 50 Tree-Geräte, max. 500 m
- Loxone Tree: bis zu 50 Tree-Geräte, Leitungslänge max. 500 m
- Loxone Tree Turbo: bis zu 10 Tree-Turbo-Geräte, max. 150 m
- Loxone Air: bis zu 128 Air-Geräte — 868 MHz (SRD-Band Europa), 4 Kanäle, max. 15,1 mW ERP; 915 MHz (ISM-Band Region 2), 10 Kanäle, max. 13,2 mW
- Ethernet: 100 Mbps, IPv4/IPv6, HTTPS, SSL/TLS, TCP/IP, Modbus TCP, UDP
- USB 2.0: Typ A, max. 500 mA
- Integrierte Audioserver-Software: Streaming über AirPlay 2, Spotify, TuneIn, Internetdienste und NAS; USB-Flash/HDD (FAT32/NTFS, max. 2 TB); Audioformate MP3, AAC, ALAC, FLAC, WMA, WMA Lossless, WAV, M4A, OGG bis 192 kHz
- Gangvorbehalt der internen Uhr: 64 Stunden
- Hutschienenmontage nach EN 50022, 35 mm, Breite 6 TE
- Zertifizierungen: CE, UKCA, BACnet BTL, Works with Apple Home, UL 60730-1, CSA E60730-1, IEC 60730-1
Technische Daten
- Spannungsversorgung: 10 … 30 VDC (Relais ab 19,2 V)
- Leistungsaufnahme: typ. 2,4 W, max. 4,3 W; Verlustleistung bei Maximallast: 8,4 W
- Max. Einschaltstrom: 24 A
- Schutzmaßnahme: PELV empfohlen
- Betriebstemperatur: 0 … 50 °C
- Luftfeuchtigkeit: max. 95 % rF (nicht kondensierend)
- Nettogewicht: 170 g; Gesamtgewicht: 220 g
- Abmessungen: 106,4 × 88 × 59 mm (L × B × H), 6 Teilungseinheiten
- Farbe: Grün RAL 6018, matte Oberfläche
- Leiterquerschnitt — Spannungsversorgung, Link, Tree, Tree Turbo: 0,28 … 0,8 mm² (AWG 23 … 18); Digitaleingänge: 0,14 … 0,5 mm² (AWG 26 … 20); Relaisausgänge: 0,2 … 2,5 mm² (AWG 24 … 12)
Lieferumfang
- 1x Miniserver Compact
- 1x Widerstand 120 Ohm
- 1x SD-Karte (bereits im Slot eingelegt)
- 1x Tree-Installationswerkzeug (zum Eindrücken des Tree-Kabels in die Klemmen des Tree-Thermoaktuators)
- 1x Loxone-Aufkleber
- 1x Folder
