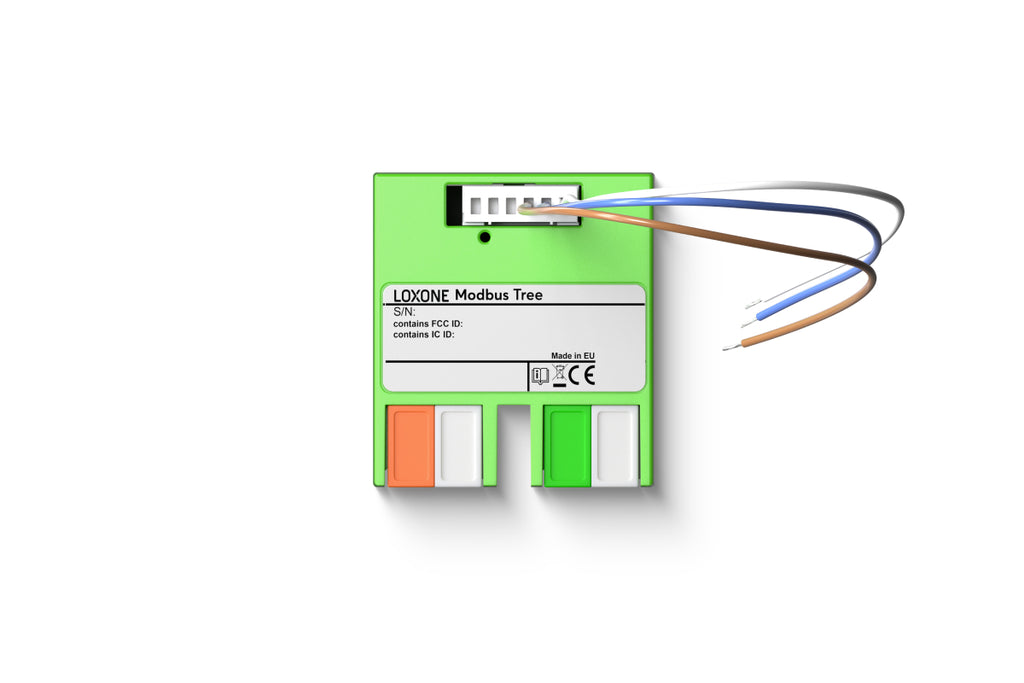

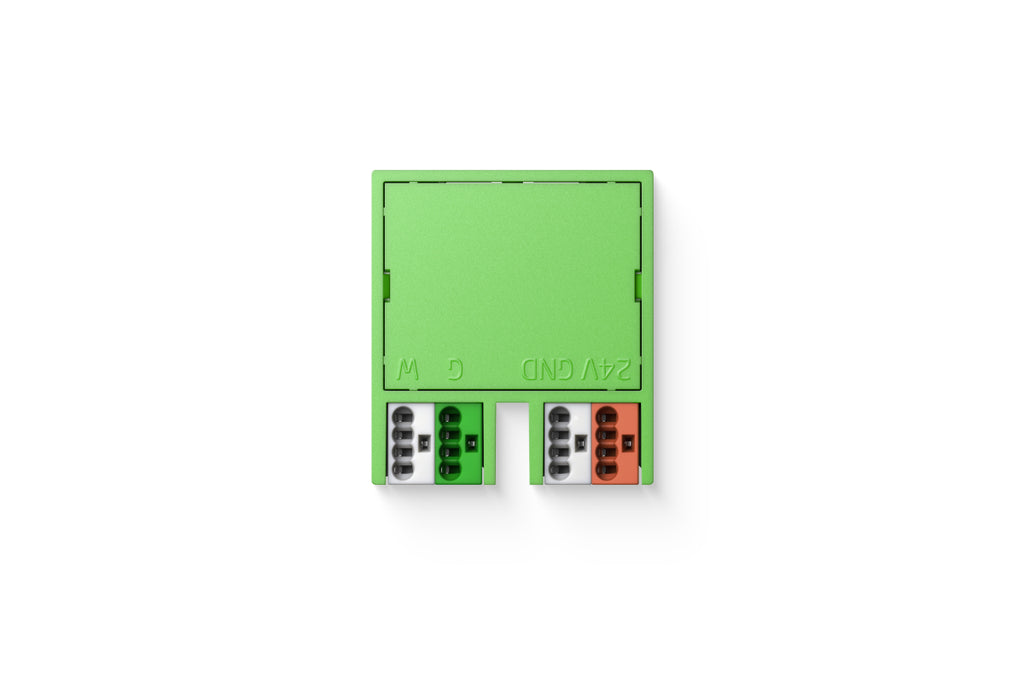

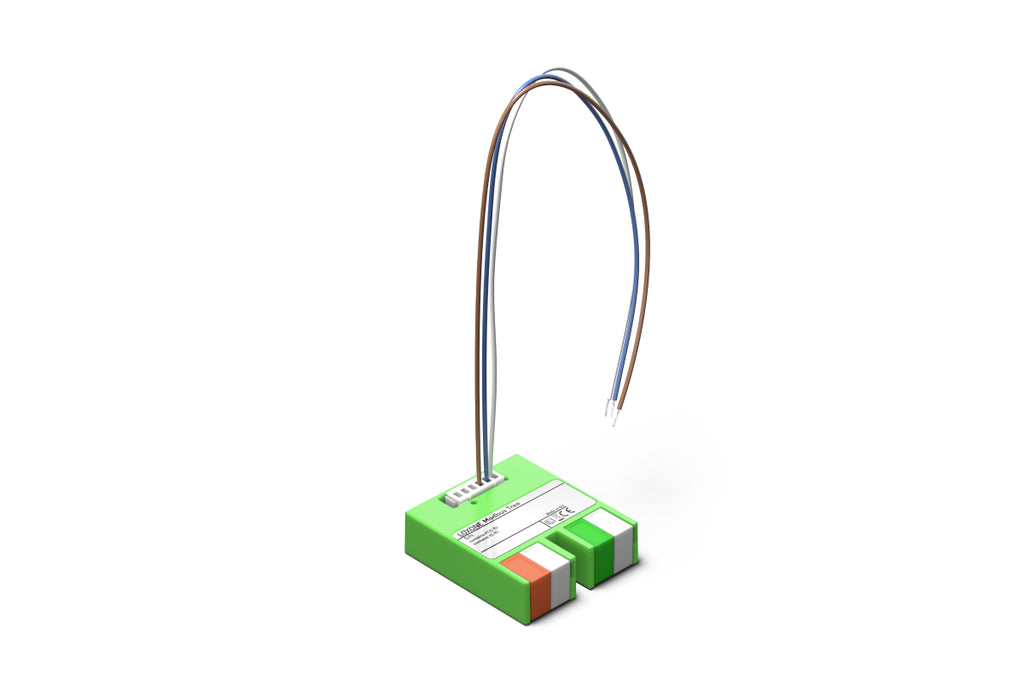

Der Loxone Modbus Tree ist die perfekte Lösung zur dezentralen Einbindung von Geräten mit Modbus-RTU-Schnittstelle in das Loxone Smart-Home-System. Das Modul verbindet sich über den Loxone Tree-Bus direkt mit dem Miniserver oder einer Tree Extension — ohne zusätzliche Modbus-Kabel im Schaltschrank.
Dank seiner äußerst kompakten Bauweise — kleiner als eine Streichholzschachtel — wird der Modbus Tree direkt am einzubindenden Gerät montiert. Die Bedienung und Überwachung erfolgt vollständig über die Loxone App, für eine komfortable und professionelle Steuerung.
Hauptmerkmale
- Plug & Play: Hunderte fertig konfigurierter Modbus-Vorlagen stehen in der Loxone-Bibliothek zur Verfügung und sind sofort einsatzbereit
- Flexible Nutzung: auch für Geräte ohne vordefinierte Vorlage in der Bibliothek einsetzbar
- Kein zusätzliches Modbus-Kabel: die Anbindung erfolgt über den Tree-Bus, wodurch der Schaltschrank übersichtlich bleibt
- Vollständige Steuerung per Loxone App: Überwachung und Bedienung per Smartphone oder Tablet
- Ultrakompakte Abmessungen: kleiner als eine Streichholzschachtel, direkt am Gerät montierbar
Technische Daten
- Spannungsversorgung: 10 … 30 V DC
- Leistungsaufnahme: typ. 0,06 W, max. 0,07 W
- Loxone Tree-Schnittstelle: Direktanschluss an Miniserver oder Tree Extension
- Modbus RTU-Schnittstelle: 1 Modbus-Gerät, bis zu 253 Sensoren und Aktoren; maximale Kabellänge 30 m; einstellbare Baudrate und Parität; Datentypen 16 und 32 Bit; Abfrageintervall ab 5 s
- Betriebstemperatur: -20 … 65 °C
- Luftfeuchtigkeit: max. 95 % r.F. (nicht kondensierend)
- Aderquerschnitt Klemmen: 0,28 … 0,8 mm² / AWG 23 … 18
- Abisolierlänge: 5 … 6 mm
- Mitgeliefertes Anschlusskabel: 0,14 mm² / AWG 26, temperaturbeständig bis 80 °C, Länge 250 mm (Art.-Nr. 000811)
- Farbe: Grün RAL 6018, matte Oberfläche
- Nettogewicht: 54 g; Gesamtgewicht: 74 g
- Abmessungen: 38,3 x 34,3 x 10,5 mm (L x B x H)
- Schutzklasse: IP20
- Zertifizierungen: CE
Lieferumfang
- 1x Modbus Tree
- 1x Anschlusskabel
- 1x Widerstand 120 Ohm
- 1x Produktbroschüre
