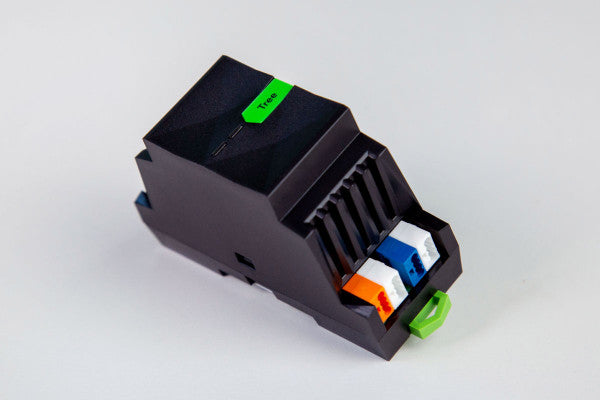

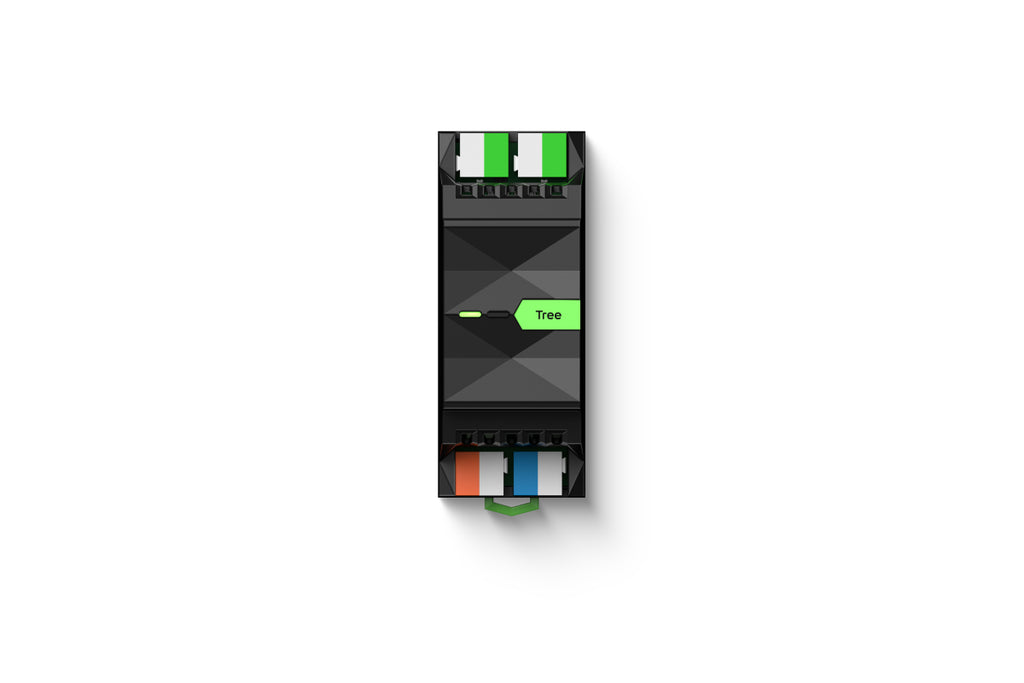

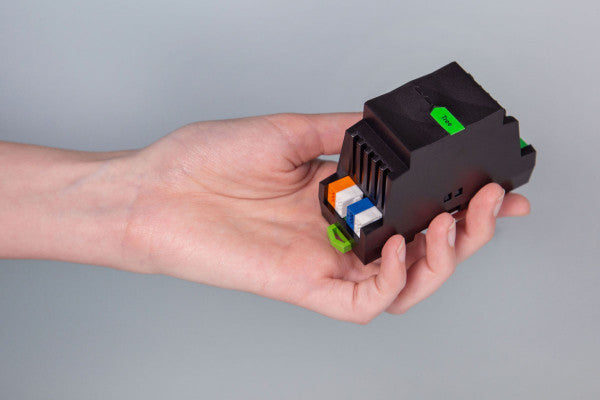

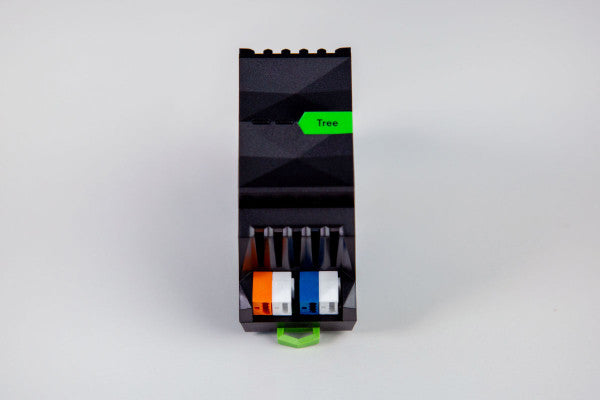

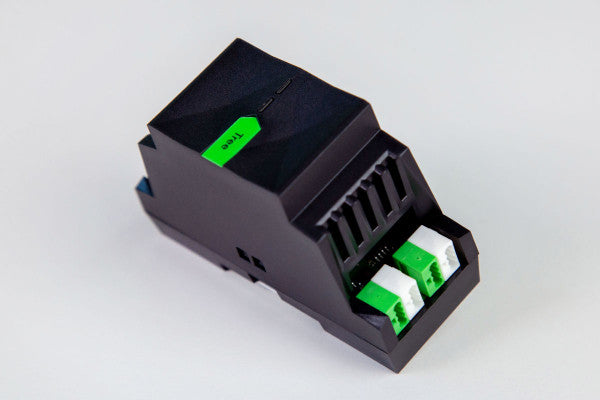

Die Tree Extension (Art. 100218) ist das Erweiterungsmodul für den Loxone Miniserver und erschließt die volle Leistungsfähigkeit des Tree-Bus-Systems. Damit lassen sich zahlreiche Sensoren und Aktoren mit Loxone-Tree-Schnittstelle in kürzester Zeit in das Smart-Home-System einbinden — mit deutlich geringerem Verkabelungsaufwand als bei konventionellen Installationen.
Die Tree-Kommunikation erfolgt in Echtzeit und ist für sicherheitsrelevante Tree-Produkte vollständig verschlüsselt. Flexible Topologien — Linie, Stern oder Baum — ermöglichen eine optimale Anpassung an die jeweilige Gebäudesituation.
Hauptmerkmale
- Zwei unabhängige Tree-Äste mit jeweils bis zu 50 Geräten (insgesamt bis zu 100 Geräte)
- Bis zu 80 % weniger Verkabelungsaufwand im Vergleich zu klassischen Installationen
- Flexible Verkabelungstopologien: Linie, Stern und Baum
- Sofortige Übertragungsgeschwindigkeit ohne wahrnehmbare Verzögerungen
- Firmware-Update-fähig für langfristige Kompatibilität
- Integrierte Diagnosefunktion zur vereinfachten Fehlersuche und Wartung
- Verschlüsselte Kommunikation für sicherheitsrelevante Tree-Produkte
Technische Daten
- Versorgungsspannung: 9 … 28 V DC
- Typische Leistungsaufnahme: 0,30 W
- Verlustleistung bei Maximallast: 0,12 W
- Loxone Link Schnittstelle: Direktverbindung zum Miniserver
- Tree-Äste: 2 Äste, max. 50 Geräte pro Ast, max. 500 m Kabellänge pro Ast
- Betriebstemperatur: -40 … 70 °C / -40 … 158 °F
- Luftfeuchtigkeit: max. 95 % rF (nicht kondensierend)
- Schutzklasse: IP20
- Leiterquerschnitt (24 VDC und Loxone Link): 0,05 … 2,5 mm² / AWG 30 … 12
- Leiterquerschnitt (Tree-Schnittstelle): 0,25 … 0,8 mm² / AWG 23 … 18
- Abisolierlänge (24 VDC und Loxone Link): 6 … 7,5 mm / 0,24 … 0,30 Zoll
- Abisolierlänge (Tree-Schnittstelle): 5 mm / 0,2 Zoll
- Anzugsmoment: 0,5 … 0,6 N·m / 0,37 … 0,44 lb·ft
- Montage: Hutschiene nach EN 50022, 35 mm — 2 Teilungseinheiten
- Farbe: Schwarz RAL 9005, matte Oberfläche
- Nettogewicht: 60 g | Gesamtgewicht: 85 g
- Abmessungen: 88 x 35,4 x 57 mm / 3,46 x 1,39 x 2,24 Zoll (L x B x H)
- Zertifizierungen: CE, UKCA, ETL (Intertek), CB — UL 62368-1, CSA C22.2#62368-1
Lieferumfang
- 1x Tree Extension
- 1x Tree-Installationswerkzeug (zum Eindrücken des Tree-Kabels in die Klemmen eines Tree-Thermostaten-Aktors)
- 1x Produktfolder
